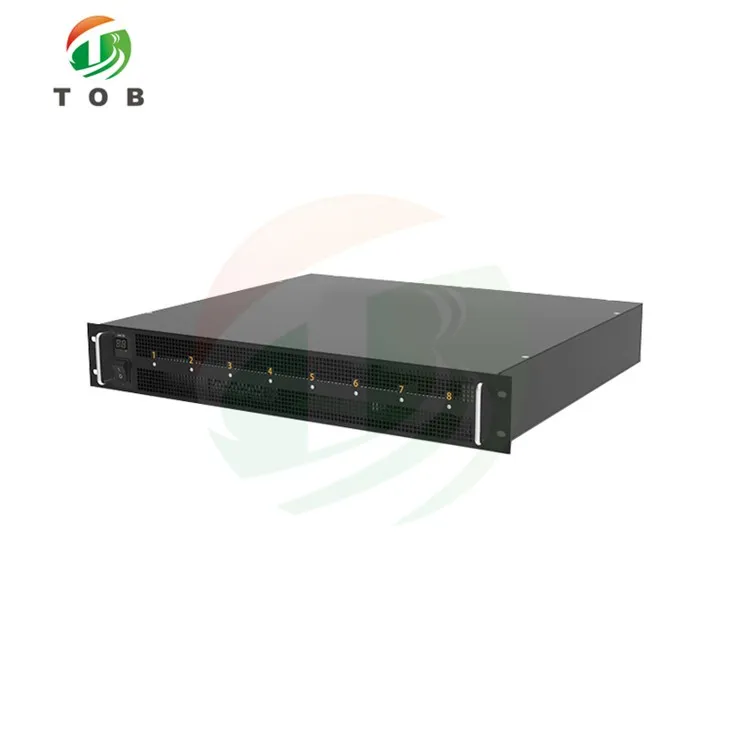

Tester tal-batterija tal-laptop 20V20A

Proġett ta' indikaturi

Parametru indiċi

vultaġġ tad-dħul

AC: 220V ± 10% / 50Hz

qawwa tad-dħul

3600W

proporzjon ta' riżoluzzjoni

AD:16bit;DA:16bit

impedenza tad-dħul

Akbar minn jew ugwali għal 1MΩ

vultaġġ

Firxa tal-output għal kull kanal

iċċarġjar: 2.5V ~ 20V

skariku: 2.5V ~ 20V

preċiżjoni

± 0.02% tal-firxa

stabbiltà

0.01%

Kurrenti

Firxa tal-output għal kull kanal

iċċarġjar: 40mA ~ 20A

kwittanza: 40mA ~ 20A

preċiżjoni

± 0.03% tal-firxa

stabbiltà

0.015%

Qawwa

Qawwa tal-ħruġ ta 'kanal wieħed

400W

stabbiltà

0.05%

Ħin

Ħin ta' rispons kurrenti

Kurrent minn 10% sa 90% jew 90% sa 10% Ħin ta 'rispons tal-Hardware<= 20ms

Firxa tal-ħin tal-pass

1 sa 65535 minuta/pass tax-xogħol

Appoġġ għall-format tal-ħin 00:00:00 (hh: mm: ss)

Reġistrazzjoni tad-Dejta

Kondizzjoni tar-reġistrazzjoni tad-dejta

Ħin Δt: （0.01s~60000s)

Vultaġġ ΔU: (5mV ~ 20V)

Elettriku ΔI: (40mA ~ 20A)

Irreġistra l-frekwenza

100Hz

Iċċarġjar

Modalità ta 'ċċarġjar

Kurrent kostanti, vultaġġ kostanti, vultaġġ kostanti ta 'kurrent kostanti, qawwa kostanti, vultaġġ kostanti ta' qawwa kostanti;

kundizzjoni ta’ qtugħ

Vultaġġ, kurrent, ħin relattiv, kapaċità;

Kwittanza

Mudell tal-isparar

Kurrent kostanti, qawwa kostanti, kurrent kostanti u vultaġġ kostanti;

Kundizzjoni ta' qtugħ

Vultaġġ, kurrent, ħin relattiv, kapaċità;

Ċirkolazzjoni

Firxa tat-test taċ-ċiklu

1 ~ 65535 darbiet

Numru ta' passi f'ċiklu wieħed

255

Loop nesting

Appoġġ massimu għal 4 saffi ta 'ċikli nested, appoġġ jaqbżu madwar iċ-ċiklu għal kwalunkwe pass tax-xogħol;

Ipproteġi

Protezzjoni tas-sigurtà u protezzjoni ta 'eċċezzjoni

Qiegħed il-protezzjoni tad-data

Limiti ta 'fuq u ta' isfel ta 'vultaġġ, limiti ta' fuq u ta 'isfel kurrenti, limiti ta' fuq u ta 'isfel tal-kapaċità, limiti ta' fuq u ta 'isfel tal-enerġija, parametri ta' kontroll barra mill-protezzjoni tat-tolleranza, protezzjoni tal-fluttwazzjoni tal-kurrent u tal-vultaġġ, protezzjoni tal-inklinazzjoni tal-vultaġġ, protezzjoni tad-dewmien, protezzjoni tal-vultaġġ awżiljarju, temperatura awżiljarja protezzjoni;

Protezzjoni tal-Hardware

Protezzjoni ta 'konnessjoni kontra r-rivers, protezzjoni ta' vultaġġ żejjed ta 'dħul, protezzjoni ta' vultaġġ żejjed tal-ħruġ, protezzjoni ta 'kurrent żejjed ta' dħul, protezzjoni ta 'kurrent żejjed tal-ħruġ, protezzjoni ta' sħana żejda, protezzjoni ta 'tagħbija żejda, protezzjoni mingħajr tagħbija tal-ħruġ;

Karatteristiċi tal-kanal

Bl-użu ta 'teknoloġija inverter li tiffranka l-enerġija, enerġija fit-trasferiment lokali bejn il-kanali, iffrankar tal-enerġija u protezzjoni ambjentali; Adotta skema ta' kontroll prinċipali tal-klassi tal-karozzi, konverżjoni ta 'frekwenza għolja 200KHz, qamħ żgħir u storbju baxx;

Daqs żgħir ta 'tagħmir, konsum baxx ta' enerġija, sħana baxxa;

Is-sors tal-kurrent kostanti u s-sors tal-vultaġġ kostanti jadottaw struttura ta 'ċirku magħluq doppju indipendenti;

Is-sistema tadotta d-disinn integrat, il-kompjuter tal-unità jgħaqqad is-server tat-test direttament mal-Internet; Teħid ta 'kampjuni b'veloċità għolja ta' 100Hz;

Kapaċità ta 'ħażna offline ta' 1GB għal kull kanal;

Modalità ta 'kontroll tal-kanal

Kontroll indipendenti

Teħid ta' kampjuni ta' skoperta ta' vultaġġ u kurrent

Erba 'konnessjoni tal-wajer

Storbju

<80dB

Mod ta 'komunikazzjoni tal-kompjuter ta' fuq

TCP/IP

Modalità tal-ħruġ tad-dejta

EXCEL,TXT,CHART

Interface tal-komunikazzjoni

Ethernet 100M

Numru ta' kanali għal kull unità

8

Rekwiżiti tal-ambjent tax-xogħol

Proġett ta' indikaturi

parametru indiċi

Firxa tat-temperatura operattiva

25 grad ± 10 grad

Firxa tat-temperatura tal-ħażna

0 grad ~45 grad

Ambjent tax-xogħol firxa ta 'umdità relattiva

30% ~ 80% RH (L-ebda kondensazzjoni)

Ambjent tal-ħażna firxa ta 'umdità relattiva

30% ~ 90% RH (l-ebda kondensazzjoni)

Speċifikazzjonijiet u dimensjonijiet tal-apparat

Proġett ta' indikaturi

parametru indiċi

Tip ta 'morsa

Agħżel skond il-bżonnijiet tal-klijent

Dimensjonijiet tal-kaxxa għal kull unità (W*D*H)

Daqs tal-kabinett (W * D * H)

Karatteristiċi SMBUS

Proġett ta' indikaturi

parametru indiċi

Kompatibilità tal-ħardwer

Kompatibbli ma 'SMBUS, protokoll ta' komunikazzjoni I2C, appoġġ 400KHz modalità ta 'veloċità għolja;

Kompatibilità tas-softwer

Kompatibbli mal-istruzzjoni standard tal-informazzjoni tal-qasam tal-Ispeċifikazzjoni definita mir-Reviżjoni 1.1 tal-Ispeċifikazzjoni tad-Data tal-Batterija SMART. L-utenti jistgħu jeditjaw id-DBC biex jappoġġjaw protokolli ta 'ċippa differenti.

Frekwenza tal-qari tad-dejta

Operazzjoni indipendenti 8CH, kull kanal jista 'jiġi ssettjat biex jaqra lista ta' parametri SMBUS differenti, kull parametru jista 'jagħżel aġġornament dinamiku f'ħin reali jew jaqra darba, biex jitnaqqas l-okkupant tax-xarabank;

Il-kanali kollha jistgħu jinqraw bil-veloċità tal-linja stabbilita (100KHz ~ 400KHz) fl-istess ħin;

Jista 'jġedded aktar minn 10 darbiet kull sekonda meta jinqraw biss ftit parametri f'kull kanal.

Varjabbli maħżen

Kull utent tat-test jista 'jiddefinixxi l-lista varjabbli tiegħu stess biex jiffranka;

Il-varjabbli SMBUS huma maħżuna u rreġistrati b'mod sinkroniku mal-parametri tal-kanal prinċipali tal-apparat.
