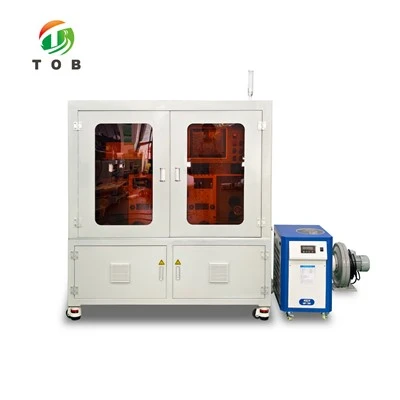

Magni tat-Tħaffir bil-Lejżer tal-Fojl tar-Ram

Mudell: TOB-F200W-T3
TOB-F200W-T3 hija magna tat-tħaffir bil-lejżer tal-fojl tar-ram roll-to-roll bi tliet lejżers tal-fibra 200W u tliet lentijiet tal-kamp tal-iskannjar ta '100x100mm. Imexxi fojl sa 300mm wiesgħa u 10 μm ħxuna, iżżomm id-dijametru tat-toqba u l-pitch tat-toqba għal ± 0.01mm, u tikkoreġi l-pożizzjoni tal-web b'rispons ta '1ms.

Ibgħat l-inkjesta

Chat Now

Introduzzjoni tal-Prodott

Xiamen TOB New Energy Technology Co., Ltd hija waħda mill-manifatturi u fornituri l-aktar affidabbli tal-magna tat-tħaffir bil-lejżer tal-fojl tar-ram fiċ-Ċina. Merħba biex tixtri magna tat-tħaffir bil-lejżer tal-fojl tar-ram ta 'kwalità għolja bi prezz kompetittiv mill-fabbrika tagħna. Jekk għandek xi mistoqsija dwar il-kooperazzjoni, jekk jogħġbok tħossok liberu li tibgħatilna email.

Magni tat-Tħaffir bil-Lejżer tal-Fojl tar-Ram

Speċifikazzjoni

Ħarsa ġenerali tal-prodott

Il-TOB-F200W-T3 hija magna tat-tħaffir bil-lejżer tal-fojl tar-ram roll-to-roll mibnija għal fuljetti tal-kolletturi tal-kurrent tal-batterija tal-jone tal-litju. Is-sett ottiku huwa triplikat aktar milli b'ras waħda: tliet lejżers tal-fibra 200W, tliet galvanometri ta 'skanjar ta' preċiżjoni għolja ta 'veloċità għolja u tliet lentijiet ta' kamp ta 'skanjar ta' 100 × 100mm, li jaħdmu fuq medda ta 'tħaffir ta' 300 × 300mm fuq pjattaforma ta '320 × 320mm. Fojl tar-ram sa 300mm wiesa 'u sa 10 μm ħxuna huwa mmaniġġjat fuq xaftijiet ta' rtirar u rewind ta '3 pulzieri, b'istralċ awtomatiku għal dijametru massimu ta' roll ta '300mm.

Il-magna hija mibnija madwar l-immaniġġjar tal-web daqs kemm madwar il-lejżer. Is-sistema ta 'korrezzjoni żżomm il-pożizzjoni tal-fojl għal ± 0.2mm b'rispons ta' 1ms, u l-eżattezza tal-korrezzjoni ġenerali hija ddikjarata bħala ± 0.15mm, li l-manifattur jirrelata mar-regolarità tat-tarf tal-materja prima. Kemm l-irtirar kif ukoll ir-rewind jimxu fuq servo muturi b'ikklampjar malajr u parametri stabbiliti fuq touch screen ta '4.3 pulzieri, filwaqt li l-istazzjon tal-operatur huwa PC Windows 10 b'monitor ta' mill-inqas 12.4 pulzier. It-tul tat-tħaffir huwa ssettjat fuq il-touch screen sabiex il-magna tieqaf ruħha fl-aħħar tat-tul.

Speċifikazzjonijiet Tekniċi

1. Konfigurazzjoni tas-Sistema tal-Laser

Oġġett	Speċifikazzjoni	Brand	Qty (settijiet)
Sors tal-lejżer	Lejżer tal-fibra / qawwa: 200W	/	3
Galvanometru tal-iskannjar bil-lejżer	Veloċità għolja, preċiżjoni għolja	Saipusen	3
Lenti tal-kamp tal-iskannjar bil-lejżer	100 * 100mm	JGZOE	3

2. Parametri Ewlenin tal-Prestazzjoni

Parametru	Valur
Dimensjonijiet tal-magni	Madwar. 500mm × 1000mm × 1600mm
Funzjoni	Tħaffir tal-fojl tar-ram
Umdità / temperatura	5-50 grad / 10-90%
Storbju tal-magni	Taħt 60dB
Wisa 'materjal tal-fojl tar-ram	Inqas minn jew ugwali għal 300mm
Ħxuna tal-materjal tal-fojl tar-ram	Inqas minn jew ugwali għal 10 μm
Veloċità tat-tħaffir	Madwar . 100 μm: 0.013/min; 200 μm: 0.016/min; 500 μm: 0.085/min (suġġett għad-disinn attwali tat-toqba)
Eżattezza tad-dijametru tat-toqba	± 0.01mm
Preċiżjoni taż-żift tat-toqba	± 0.01mm
Eżattezza tal-korrezzjoni tat-tarf	± 0.2mm
Kontroll tal-korrezzjoni tat-tarf	Rispons 1ms
Eżattezza tal-korrezzjoni ġenerali	± 0.15mm (relatata mar-regolarità tat-tarf tal-materja prima)
Dijametru tar-romblu tal-fojl tar-ram	Inqas minn jew ugwali għal 300mm
Mod ta 'tħaddim tal-magna	Tkebbib awtomatiku (dijametru massimu tar-roll 300mm)
Ħoll id-dijametru tax-xaft	3 inch
Id-dijametru tax-xaft tar-rewind	3 inch
Firxa tat-tħaffir bil-lejżer	300mm × 300mm
Daqs tal-pjattaforma tat-tħaffir	320mm × 320mm
Enerġija tal-laser	200W
Ħajja tal-lejżer	Iktar minn jew ugwali għal 100000 siegħa (mingħajr manutenzjoni)
Interfaċċja tal-operazzjoni	Touch screen 4.3 pulzier
Apparat ta' input awżiljarju	Kompjuter Windows 10 fornut, moniter Ikbar minn jew ugwali għal 12.4 pulzier

3. Funzjonijiet Mekkaniċi u Elettroniċi

Nru.	Funzjoni
1	Il-magna għandha dawl indikatur ta 'status ċar ta' tliet kuluri u funzjoni ta 'allarm li tinstema' u viżwali
2	Il-bank tax-xogħol huwa mgħammar b'buttuni manwali, awtomatiċi, pause u ta 'waqfien ta' emerġenza
3	Wara ħsara serja fil-magna, il-magna tingħalaq u terġa 'tinbeda, u t-tagħmir jerġa' lura għall-istat inizjali tiegħu
4	Il-modi manwali u awtomatiċi jinqalbu b'buttuna
5	L-istazzjonijiet tat-tkebbib u tar-rewind jistgħu jiġu kklampjati malajr
6	Kemm ir-rewind kif ukoll ir-rewind jużaw servo motors, u l-parametri tal-kontroll huma ssettjati fuq l-interface touch screen
7	It-tul tat-tħaffir huwa ssettjat fuq il-touch screen; meta l-magna tilħaq it-tul stabbilit tieqaf awtomatikament u tagħti allarm li jinstema' u viżwali, bi pront fuq l-interface tal-touch screen
8	Fil-modalità awtomatika, għat-tħaffir kollu-roll: meta l-roll unwind jispiċċa, il-magna tieqaf wara dewmien u tagħti allarm li jinstema 'u viżwali, bi pront fuq l-interface touch screen; il-ħin tad-dewmien jista 'jiġi stabbilit
9	Debris tat-tħaffir jinġabar f'kaxxa tal-ġbir tal-iskart; kull forma ta 'toqba hija konsistenti, 99% tad-debris jitneħħa, u ma jeħelx mal-materjal
10	Il-paġna ewlenija tal-touch screen turi t-tul tar-roll imtaqqab f'mm, bi żball tal-wiri ta '± 2mm
11	Il-parametri tal-magni jistgħu jiġu mfakkra fi gruppi; l-ismijiet tal-gruppi jistgħu jiġu editjati u ssejvjati
12	Il-magna għandha estrazzjoni tad-dħaħen u estrazzjoni tat-trab
13	Jekk il-lejżer ma jarmi l-ebda dawl kontinwament waqt it-tħaddim, il-magna tieqaf u tagħti allarm li jinstema 'u viżwali
14	Il-komponenti użati fiċ-ċirkwit jikkonformaw mal-istandards CE
15	Is-saqajn tal-magni jużaw xandara Fuma
