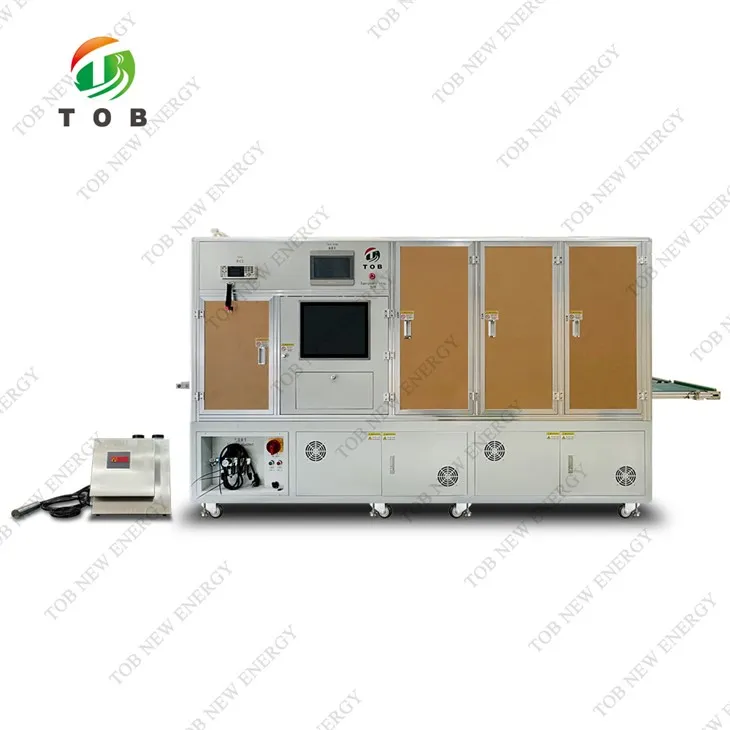

Magni tal-Gradazzjoni tal-Vultaġġ taċ-Ċellola tal-Potch

Magni tal-Gradazzjoni tal-Vultaġġ taċ-Ċellola tal-Potch

Din il-magna tal-gradazzjoni tal-vultaġġ taċ-ċelluli tal-borża TOB-BVG-PMC tintuża prinċipalment għall-iskannjar tal-kodiċi OCV u t-test DCIR taċ-ċellula tal-borża. It-tagħmir jirrealizza l-iskannjar tal-kodiċi, l-OCV, l-ittestjar DCIR u l-istampar bil-linka taċ-ċellula tal-borża. Il-bar code taċ-ċellula jiġi skannjat b'kanun tal-iskannjar tal-kodiċi awtomatiku u marbut maċ-ċellula, ir-reżistenza interna u l-vultaġġ taċ-ċellula huma ttestjati minn strument tat-test ta '-preċiżjoni għolja, u l-parametri tat-test taċ-ċellula u l-ħin tat-test jiġu trażmessi lis-server, u s-server awtomatikament jirreġistra d-dejta maħżuna u jagħti lura r-riżultati lit-tagħmir, u t-tagħmir jiġġudika r-riżultati OK/NG.

Funzjonijiet bażiċi tat-tagħmir

Skont ir-rekwiżiti tekniċi pprovduti mill-klijenti, fuq il-premessa li tittejjeb l-effiċjenza tal-produzzjoni u titnaqqas l-ispiża tal-manifattura tal-prodott, u wara l-kunċett tar-realizzazzjoni tat-teknoloġija tal-produzzjoni taċ-ċelluli għall-klijenti, din il-magna hija tagħmir awtomatiku li jintegra l-funzjonijiet ta 'tagħbija u ħatt manwali, konsenja awtomatika fis-sit tat-test, test awtomatiku tar-reżistenza interna tal-vultaġġ, test awtomatiku DCIR, skannjar awtomatiku tal-kodiċi u interazzjoni tad-dejta.

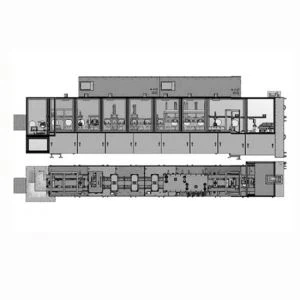

Deskrizzjoni tal-fluss u tqassim strutturali tat-tagħmir (id-daqs huwa għal referenza biss, soġġett għad-disinn attwali)

Linja tal-assemblaġġ tal-għalf manwali → Pożizzjoni tal-ittestjar tad-direzzjoni tal-fluss tal-linja tal-assemblaġġ → Ittestjar tal-OCV → Ittestjar DCIR → Ittestjar tal-kodiċi tal-iskannjar u tal-isprej → Għażla tal-NG → Ħruġ tal-linja tal-assemblaġġ OK (ħruġ tal-linja tal-assemblaġġ NG) → Neħħi manwalment iċ-ċellula ttestjata

Mekkaniżmu tat-tagħmir u fluss tax-xogħol

Tmigħ manwali tat-trej: poġġi manwalment il-prodotti li jridu jiġu ttestjati fuq il-linja tal-għalf, u l-linja tal-għalf tgħaddi għall-pożizzjoni tal-ittestjar billi tieħu l-valur tal-pass (ċellola waħda titqiegħed għall-ittestjar kull darba).

Ittestjar tal-vultaġġ u tar-reżistenza interna: wara l-ippożizzjonar, jinbeda l-iskannjar tal-kodiċi, u l-ittestjar jitwettaq wara l-irbit tad-dejta. Il-mekkaniżmu tal-modulu tal-ittestjar jittestja l-vultaġġ u r-reżistenza interna ta 'prodott wieħed fit-trej permezz tal-kuntatt tas-sonda, u d-dejta tat-test tittella' fuq il-kompjuter industrijali għall-ġudizzju u l-ħażna. Wara l-ittestjar, il-batterija ttestjata tgħaddi lejn it-tarf ta 'wara biċ-ċinturin tal-ilma ġieri.

Test DCIR: Il-mekkaniżmu ta 'pożizzjonament iqiegħed it-trej, u mbagħad jittestja DCIR. Il-mekkaniżmu tal-ittestjar jagħfas is-sonda fuq it-tab, u d-dejta miġbura tittella fuq il-kompjuter industrijali għall-ġudizzju u l-ħażna.

Spray Code Scanning Station: Meta l-batterija titmexxa lejn l-istazzjon tal-iskanjar tal-kodiċi tal-isprej, il-mekkaniżmu tal-ippożizzjonar se jqiegħed it-tazza tal-ġbid, u l-mekkaniżmu tal-kodiċi tal-isprej se jisprejja l-kodiċi. Wara li jitlesta l-kodiċi tal-isprej, se jiġi skennjat u marbut, u d-dejta tinħażen fuq il-kompjuter lokali l-aħħar darba.

Stazzjon tal-għażla NG: Meta l-batterija titmexxa lejn l-istazzjon tal-għażla NG, il-mekkaniżmu tal-ippożizzjonar se jqiegħed il-ġbid ta 'ġbid, u wara l-ippożizzjonar, wettaq qabża NG biex tagħżel il-batterija NG għal-linja tal-assemblaġġ NG. Il-linja tal-assemblaġġ NG se timxi pożizzjoni waħda sakemm il-linja tal-assemblaġġ tkun mimlija, u allarm iħeġġeġ it-tneħħija manwali tal-prodott NG.

Blanking taċ-ċelluli: wara li jitlesta t-test taċ-ċellula, iċ-ċellula ttestjata tinħareġ fl-aħħar tal-linja tal-assemblaġġ manwalment biex jitlesta t-test.

It-tagħmir jadatta għal materjali li jidħlu u speċifikazzjonijiet tal-prodott.

Firxa taċ-ċelluli tal-borża: Wisa '35-135mm, Għoli 60-200mm (inklużi tabs), Ħxuna 3.5-13.5mm

Rekwiżiti tad-daqs tad-diska ffurmati bil-vakwu: Tul L=320mm-400mm, Wisa 'W=260mm-350mm, Wisa' tal-pożizzjoni tal-ġbid B Akbar minn jew ugwali għal 18mm

Rekwiżiti tad-dehra għal diski ffurmati bil-vakwu: spazjar uniformi orizzontali u vertikali għal fosos singoli

Parametru Tekniku

Speċifikazzjonijiet tekniċi ta' kull sistema

Tabella tal-Konfigurazzjoni tal-Partijiet Standard u Lista tal-Partijiet Vulnerabbli

Partijiet standard u tabella tal-konfigurazzjoni prinċipali (il-parametri tal-partijiet standard huma pprovduti mill-manifattur)

Rimarka:

Jekk il-komponenti tad-ditta ta 'hawn fuq barra mill-istokk, aħna se nbiddlu ma' dawk tal-istess klassi minflok mingħajr informazzjoni lill-klijent, u b'hekk ma ninfluwenzawx il-ħin tal-kunsinna. Tama għall-fehim!

Lista ta' partijiet vulnerabbli

Rekwiżiti tal-ambjent tal-installazzjoni

Ċertifikat tal-Privattivi

ISO 9001

Ċertifikat CE
