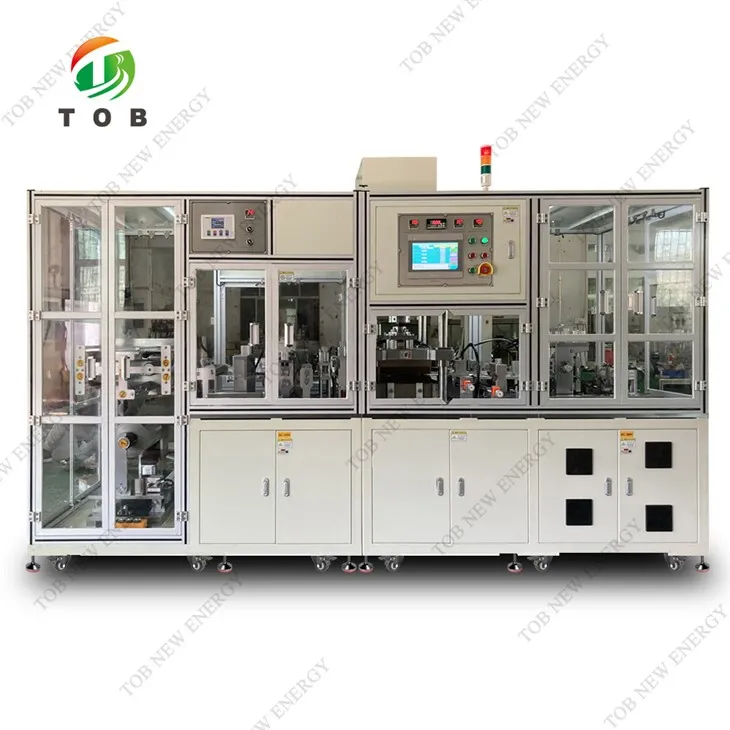

Magni Awtomatiċi tal-Formazzjoni tal-Każ taċ-Ċellola tal-Potch

Automatic Pouch Cell Case Forming Machine
Automatic Pouch Cell Case Forming Machine
Automatic Pouch Cell Case Forming Machine
Automatic Pouch Cell Case Forming Machine

Magni Awtomatiċi tal-Formazzjoni tal-Każ taċ-Ċellola tal-Potch

1.Mudell: TOB-ACK-400
2.Dimensjonijiet ġenerali::madwar L3200 * W1000 * H2000 (MM)
3.Terminu tal-ħlas:L/C,D/AD/P,T/T,Crecit card,Western Union
4.Applikazzjoni: Għall-iffurmar tal-każ taċ-ċelluli tal-borża
5.MOQ:1 sett

Ibgħat l-inkjesta

Chat Now

Introduzzjoni tal-Prodott

L350mm * W200mm Magni Awtomatiċi tal-Formazzjoni tal-Każ taċ-Ċellula tal-Potch

Video tal-Prodott

Speċifikazzjoni

Introduzzjoni tat-tagħmir

It-tagħmir prinċipalment jikkompleta l-funzjonijiet ta 'tmigħ manwali ta' roll tal-film laminat tal-aluminju, korrezzjoni awtomatika, tneħħija tat-trab permezz ta 'pinzell, tneħħija statika, tisħin minn qabel qabel ippanċjar, ippanċjar, qtugħ tal-irrumblar fuq iż-żewġ naħat, qtugħ ta' fuq, ġbir separat ta 'skart u prodotti lesti, eċċ .

Fluss tax-xogħol tat-tagħmir

Tmigħ manwali → Pjattaforma ta' konnessjoni → Kontroll tat-tensjoni → Tneħħija tat-trab → Tneħħija statika → Punching → Qtugħ tal-irrumblar → Servo ġbid → Mekkaniżmu Crosscutting → Ġbir tal-prodott lest

Struttura ġenerali

Dimensjonijiet ġenerali: madwar L3200 * W1000 * H2000 (MM), il-qoxra ta 'fuq tista' titneħħa, u l-għoli wara t-tneħħija huwa 1920mm.

Oġġett	Speċifikazzjoni
Mudell	TOB-ACK-400
Mod ippanċjar	Moffa waħda ippanċjar ċellula borża waħda
Mod ta 'tmigħ	Tmigħ f'roll, korrezzjoni awtomatika, tkeċċija tal-mutur, kontroll tat-tensjoni.
Daqs tal-film laminat tal-aluminju	Wisa 'Inqas minn jew ugwali għal 350mm, dijametru ta' ġewwa: 3 pulzieri, dijametru ta 'barra ＜450mm
Kontroll tat-tensjoni	Il-kontroll tat-tensjoni tal-film laminat tal-aluminju huwa valv proporzjonali elettriku flimkien ma 'ċilindru ta' frizzjoni baxxa flimkien ma 'potenzjometru flimkien ma' mutur servo biex jikkontrolla t-tensjoni.
Mod ta 'skarika	Skariku taċ-ċote (materjali ta 'skart jinġabru separatament), meħuda manwalment mill-kaxxa tal-materjal.
Preċiża tal-fond tal-ippanċjar	± {{0}}.1mm (erba 'kantunieri), it-touch screen jista' jissettja l-eżattezza għal 0.01mm
Preċiżjoni ġenerali tad-dimensjoni ippanċjata	±0.15mm (daqs tal-moffa u garanzija ta' tneħħija)
Daqs massimu tal-film laminat tal-aluminju	L350mm * W200mm
Aġġustament tal-fond tal-ippanċjar	Żid gaskits fuq il-moffa (servo jaġġusta l-fond tal-ippanċjar tal-moffa)
Firxa tal-pressjoni tal-punch	3T
Mudell tal-ippanċjar	Servo ippanċjar
Ħajja tal-moffa	1 miljun darba
Dehra tal-każ ippanċjat	Il-kantunieri huma lixxi mingħajr tikmix u pinholes, u l-wiċċ huwa lixx mingħajr ħofor konvessi konkavi, grif, xquq, eċċ.
Mod tat-trasport	Servo trasport (issettjat fil-touch screen)
Trasport preċiż	±0.1mm
Modalità Crosscutter / modalità ta 'aġġustament tal-pożizzjoni	Qtugħ / aġġustament tas-servo (ssettjat fil-touch screen)
Qtugħ preċiż	±0.2MM
Cutter (azzar tat-tungstenu) ħajja	1 miljun darba (riparabbli)
Moffa tissostitwixxi l-ħin	1-2h
Kapaċità tal-produzzjoni	Iktar minn jew ugwali għal 10ppm (moffa waħda tippanċja ċellula tal-borża waħda)
