Erba 'Bibien Elettrodu Roll vakwu Forn



Forn tal-vakwu ta 'erba' bibien għat-tnixxif tar-rombli tal-elettrodu tal-batterija







Prinċipju ta' ħidma

Kull magna tista 'tkun xogħol ta' ċiklu kontinwu; Proċess bażiku: tiftaħ il-bieb, poġġi l-elettrodu jew iċ-ċelloli fil-forn, u mbagħad issettja l-ħin tat-tisħin, il-ħin tal-vakwu, il-ħin tan-nitroġenu. Is-sistema tlesti awtomatikament it-tisħin u l-bidla regolari tal-arja skont il-parametri tal-ħin stabbiliti, u tlesti l-proċess tal-ħami.



Forn tat-tnixxif bil-vakwuKonfigurazzjoni

1 Materjal tal-kaxxa: azzar li ma jissaddadx, rinfurzar għall-ipproċessar tal-materjal kwadru

2 Qafas: Magħmul minn pjanċa rrumblata kiesħa ta 'kwalità għolja ta' 1.5mm, 2.0mm, komposta minn żewġ saffi ta 'insulazzjoni, qoton għal silikat tal-aluminju, qoton tal-fojl tal-aluminju, qoton ta' insulazzjoni tal-ħoss tliet tipi Prodotti f'saffi.

3 Sistema ta 'arja sħuna: Kull saff huwa magħmul minn fann, kaxxa tat-tisħin, kanal ta' l-arja, tubu ta 'l-arja, eċċ., Li jistgħu jiksbu l-konsistenza tat-temperatura

4 Sistema ta 'kontroll: Hija magħmula minn PLC, touch screen, sensor tal-pressjoni, valv flapper ta' vakwu għoli, relay ta 'stat solidu, kontrollur tat-temperatura, grupp ta' valv tas-solenojd, eċċ.

5 Ħardwer: inkluż bieb, qoxra ta 'wara, tubu tal-vakwu u partijiet oħra tal-ittimbrar



Forn tat-tnixxif bil-vakwukaratteristiċi

1 Kanal tat-tisħin magħluq għal kollox, proċess ta 'tisħin respiratorju, effiċjenza għolja u iffrankar ta' enerġija, preċiżjoni tat-temperatura għolja.

2 Valv tal-flapper pnewmatiku vakwu għoli, kontroll separat iżolat ta 'erba' kmamar.

3 Is-serje kollha huma standard b'apparat ta 'sigurtà ta' prestazzjoni għolja b'sitt darbiet.

4 L-istandard tas-serje kollha b'bieb ta 'liga tal-aluminju, bieb tal-ħġieġ doppju elastiku, ħażna eċċellenti tas-sħana u prestazzjoni kontra l-isplużjoni, tliet saffi ta' skoperta ta 'pressjoni, protezzjoni ta' pressjoni żejda;

5 Is-serje kollha hija standard b'sistema operattiva PLC tal-iskrin kbir tal-kulur ta '7 pulzieri, atmosfera sabiħa.

6 Modalità tat-tagħbija tal-materjal: imdendla fin-nofs tal-inforra ￠ 63 xaft imdendel, imdendel li jġorr il-piż Inqas minn jew ugwali għal 200Kg.

7 Struttura tal-kaxxa: erba 'bibien b'bieb wieħed (4 bibien).

8 Struttura ta 'saff ta' insulazzjoni: qoton ta 'insulazzjoni ta' silikat tal-aluminju ta 'densità għolja, insulazzjoni ta' saff doppju, temperatura esterna inqas minn 45 grad (ħlief bieb tal-ħġieġ)

9 Modalità ta 'tisħin: kontroll ta' tisħin elettriku, ċirkolazzjoni ta 'arja sħuna tat-tip surround.

10 Struttura ta 'tisħin: arja ta' ċirkolazzjoni esterna tat-tip O, in-naħa tax-xellug ta 'l-arja barra, in-naħa tal-lemin tal-ġbid ta' l-arja, konsistenza tat-temperatura.

11 Display touch screen, kontroll awtomatiku taċ-ċiklu awtomatiku, imla l-aħħar pass lura għall-pressjoni tal-vakwu; Temperatura tas-sigurtà tad-displej diġitali.

12 Mgħammar b'apparat ta 'kontroll tat-temperatura ta' protezzjoni ta 'temperatura żejda b'ħafna pożizzjonijiet, jista' effettivament jipprevjeni t-temperatura barra mill-kontroll u problemi oħra ta 'sigurtà ta' kontroll tat-temperatura, ittejjeb l-eżattezza tal-protezzjoni kontra t-temperatura żejda.13 Skrin ta 'kontroll jadotta tħaddim ċentralizzat ta' touch screen, tħaddim faċli, kontroll affidabbli. Il-kontrollur tal-programm jadotta kontroll PLC u jaħdem b'mod stabbli u affidabbli.

14 Erba 'btieti tal-kontroll tal-forn waħdu, jistgħu jiġu ssettjati separatament ħin totali tal-ħami, ħin taċ-ċiklu, ħin tal-vakwu, ħin tat-tnixxif, iffissar tal-parametri, tista' tagħfas il-buttuna biex tidħol fil-proċess tal-ħami awtomatikament, meta l-ħin jilħaq għeluq awtomatiku wara l-ħin tal-ħami, jekk il- it-temperatura hija aktar mit-temperatura, awtomatikament ibgħat allarm u dawl indikatur aħmar jinxtegħel, u awtomatikament iwaqqaf it-tisħin, U juri l-informazzjoni tal-allarm fuq l-iskrin tal-wiri.

15 F'operazzjoni normali, twissija ta 'ħsara u kawżi ta' ħsara jistgħu jiġu deskritti fuq l-iskrin, informazzjoni dwar tagħmir ta 'feedback f'ħin reali.



Nru.	Oġġetti	Parametru tekniku
1	Il-prinċipju tat-tisħin	Arja sħuna barra taċ-ċirkolazzjoni tat-tisħin
2	Powersupply	380V50HZ 12KW
3	Airsource	Arja niexfa {{0}}.1-0.2Mpa/vakwu-0.098- -0.1Mpa/arja kompressa 0.4-0.5Mpa
4	Temperatura	RT sa 150 grad
5	Vacuumdegree	Pumpto－{{0}}. 1-－0.098Mpa, diġitalisplay24H żamma tal-pressjoni Inqas minn jew ugwali għal 95%
6	Displayerror	Issettja l-valur u l-valur tal-mejda wara l-istabbilizzazzjoni Inqas minn jew ugwali għal ±0.1C
7	Proprjetajiet ta 'insulazzjoni termali	It-temperatura Ektexine ma taqbiżx il-45 grad (minbarra l-bieb tal-ħġieġ)
8	Uniformità tat-temperatura	Kull punt tal-kavità ta 'ġewwa 50MM mill-ħajt: Inqas minn jew ugwali għal ± 3.5 grad taħt vakwu, Inqas minn jew ugwali għal ± 2.5 grad taħt pressjoni atmosferika
9	Stringtemperatura	Inqas minn jew ugwali għal 20C (it-temperatura tas-saff adjaċenti tiżdied f'100 grad, biss fi żmien 20 grad ogħla mit-temperatura tal-kamra)
10	Veloċità ta' Risposta	It-temperatura tal-wiri tal-mejda ta' 30 minuta tilħaq il-valur stabbilit, temperatura uniformi interna għal 45-60 minuti
11	Pożizzjonijiet tal-mili tal-vakwu u tan-nitroġenu u speċifikazzjonijiet tal-interface	Il-pożizzjoni tal-interface hija fuq wara tal-apparat; L-interface tal-vakwu huwa DN20, u l-interface tal-gass niexef huwa interface tal-pajp ta 'l-arja ta' ￠12mm

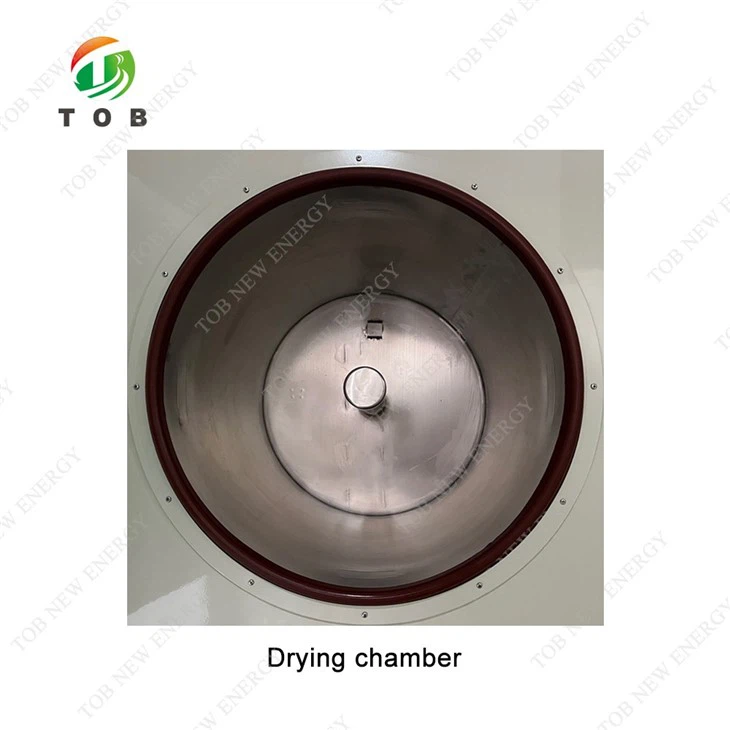

12	Daqs tal-kamra ta 'ġewwa	600mm dijametru × 700mm fond × 4
13	Dimensjonijiet	1900 H×2230 W×1250 L mm



Kundizzjonijiet tas-sit tal-installazzjoni

1 In-naħa ta 'quddiem tal-forn m'għandhiex tkun inqas minn 1500mm mill-ħajt, u l-ġnub ta' wara tax-xellug u tal-lemin m'għandhomx ikunu inqas minn 500mm.Il-klijent għandu jipprovdi swiċċ tad-distribuzzjoni indipendenti u jkun responsabbli għall-konnessjoni tal-enerġija esterna tat-tagħmir.

2 Provvista ta 'enerġija: 380±38V, 50±1Hz.

3 Vakwu:-0. 1MPa, tubu vakwu DN20.

4 Nitroġenu:pressjoni 0. 1~0.2MPA ,Pipeline tal-gass tan-nitroġenu ￠ 12 tubu tal-arja.

5 Arja kkompressata: 0.4~0.6MPA￠ 8 tubu

6 Konsum ta 'enerġija elettrika

7 Max Inqas minn jew ugwali għal 12kw/h

8 Anke Inqas minn jew ugwali għal 3.5kw/h 7.5.Ambjentali



Rekwiżiti

1 Temperatura -5~35 grad, umdità Inqas minn jew ugwali għal 40%

2 Ebda gass fjammabbli jew splussiv, likwidu jew solidu madwar

3 Evita l-ħami ta 'oġġetti li jaqbdu, gassijiet kombustibbli u materjali splussivi fil-forn.
