Introduzzjoni: Għaliex il-Kwalità tas-Siġillar hija Kritika fil-Batteriji taċ-Ċelloli tal-Boxka

Il-batteriji taċ-ċelluli tal-borża jintużaw ħafna fl-elettronika tal-konsumatur, vetturi elettriċi u sistemi ta 'ħażna tal-enerġija minħabba d-densità għolja tal-enerġija, l-istruttura ħafifa u d-disinn flessibbli tagħhom. Meta mqabbla ma 'ċelluli ċilindriċi u priżmatiċi, iċ-ċelloli tal-borża jużaw film laminat tal-aluminju laminat bħala l-ippakkjar ta' barra minflok kaxxa tal-metall riġida. Din l-istruttura tippermetti użu aħjar tal-ispazju u piż aktar baxx, iżda tagħmel ukoll il-proċess tas-siġillar ħafna aktar kritiku. Kwalunkwe difett fiż-żona tas-siġillar jista 'jwassal għal tnixxija ta' elettroliti, dħul ta 'umdità, ħarba tal-gass, jew kontaminazzjoni interna, li tista' taffettwa serjament il-prestazzjoni tal-batterija, is-sigurtà u l-ħajja taċ-ċiklu. Għal din ir-raġuni, il-kontroll tal-kwalità tas-siġillar huwa wieħed mill-aktar passi importanti fil-manifattura taċ-ċelluli tal-borża.

Fil-produzzjoni tal-batterija, is-siġillar taċ-ċelluli tal-borża ġeneralment jitlesta wara l-mili tal-elettroliti u l-ipproċessar tal-vakwu. Il-film laminat tal-aluminju huwa ssiġillat b'tagħmir tas-siġillar bis-sħana biex jifforma għeluq mitbuq li jipproteġi l-munzell tal-elettrodi interni. Iż-żona tas-siġillar għandha żżomm saħħa mekkanika qawwija u prestazzjoni ta 'barriera eċċellenti waqt tħaddim fit-tul-, anke taħt bidla fit-temperatura, ġenerazzjoni interna tal-gass, u stress mekkaniku estern. Jekk is-siġillar ma jkunx uniformi jew jekk il-film ikun bil-ħsara waqt l-ipproċessar, jistgħu jidhru mogħdijiet ta 'tnixxija mikroskopiċi tul it-tarf tas-siġillar. Dawn id-difetti żgħar ħafna drabi huma diffiċli biex jinstabu viżwalment iżda jistgħu jwasslu għal falliment gradwali waqt il-ħażna jew iċ-ċikliżmu.

It-tnixxija fiċ-ċelloli tal-borża mhix ikkawżata minn fattur wieħed. Jista 'jkun relatat mat-temperatura tas-siġillar, pressjoni u ħin, iżda jista' jkun ikkawżat ukoll minn difetti materjali, kontaminazzjoni, allinjament mhux xieraq, jew ħsara lill-film laminat tal-aluminju. F'xi każijiet, it-tnixxija sseħħ immedjatament wara s-siġillar, filwaqt li f'każijiet oħra s-siġill jista 'jfalli biss wara l-formazzjoni, ix-xjuħija jew it-trasport. Minħabba li ċ-ċelloli tal-borża m'għandhomx qoxra riġida biex jipprovdu protezzjoni addizzjonali, l-affidabbiltà tal-proċess tas-siġillar bis-sħana tiddetermina direttament l-affidabbiltà tal-batterija kollha.

Sfida importanti oħra hija li t-tnixxija taċ-ċelluli tal-borża ħafna drabi hija diffiċli biex tiġi identifikata fl-istadji bikrija tal-produzzjoni. Ċellula tista 'tidher normali wara s-siġillar, iżda difetti żgħar fis-saff tas-siġillar jistgħu jippermettu li l-umdità jew l-arja tidħol bil-mod maż-żmien. Dan jista 'jwassal għal dekompożizzjoni tal-elettroliti, ġenerazzjoni tal-gass, nefħa, jew telf ta' kapaċità. Fil-produzzjoni fuq skala kbira-, anki rata żgħira ta 'difett tas-siġillar tista' tirriżulta f'telf sinifikanti ta 'rendiment, u huwa għalhekk li l-manifatturi għandhom jużaw metodi ta' spezzjoni affidabbli biex jiskopru t-tnixxija qabel ma ċ-ċelloli jidħlu fil-proċess li jmiss.

Biex tiġi żgurata kwalità tal-produzzjoni stabbli, l-inġiniera għandhom jifhmu kemm il-kawżi tat-tnixxija tas-siġillar kif ukoll il-metodi ta 'skoperta disponibbli. Il-kawżi jistgħu jiġu minn parametri tat-tagħmir, disinn tal-għodda tas-siġillar, kwalità tal-film laminat tal-aluminju, allinjament tal-elettrodu, jew żball tal-operatur. Metodi ta' skoperta jistgħu jinkludu spezzjoni viżwali, ittestjar ta' tnixxija bil-vakwu, ittestjar ta' tħassir tal-pressjoni, skoperta ta' tnixxija tal-elju, u tekniki oħra ta' ttestjar mhux-distruttivi użati fil-fabbriki moderni tal-batteriji. L-għażla tal-metodu ta 'skoperta korrett tiddependi fuq l-iskala tal-produzzjoni, id-daqs taċ-ċellula, u l-livell ta' kwalità meħtieġ.

F'dan l-artikolu, aħna se nanalizzaw il-problema pass pass minn perspettiva ta 'inġinerija. L-ewwel, se nirrevedu l-istruttura tal-ippakkjar taċ-ċelluli tal-borża u l-proċess bażiku tas-siġillar, imbagħad neżaminaw l-aktar kawżi komuni ta 'tnixxija tas-siġillar fil-produzzjoni reali, u finalment nintroduċu metodi prattiċi ta' sejbien użati f'linji tal-laboratorju, linji pilota, u linji ta 'produzzjoni tal-massa. Il-fehim ta 'dawn il-fatturi huwa essenzjali għall-manifatturi tal-batteriji, il-laboratorji ta' riċerka u l-inġiniera tat-tagħmir li jixtiequ jtejbu l-affidabbiltà taċ-ċelluli tal-borża u jnaqqsu d-difetti tal-produzzjoni.

Fit-taqsima li jmiss, se nħarsu lejn l-istruttura tal-ippakkjar taċ-ċelluli tal-borża u nispjegaw kif il-film laminat tal-aluminju, is-saff tas-siġillar u l-munzell tal-elettrodi huma kkombinati matul il-proċess ta 'inkapsulament, li se jgħin biex jiċċara għaliex id-difetti tas-siġillar jistgħu faċilment iseħħu jekk il-proċess ma jkunx ikkontrollat ​​sew.

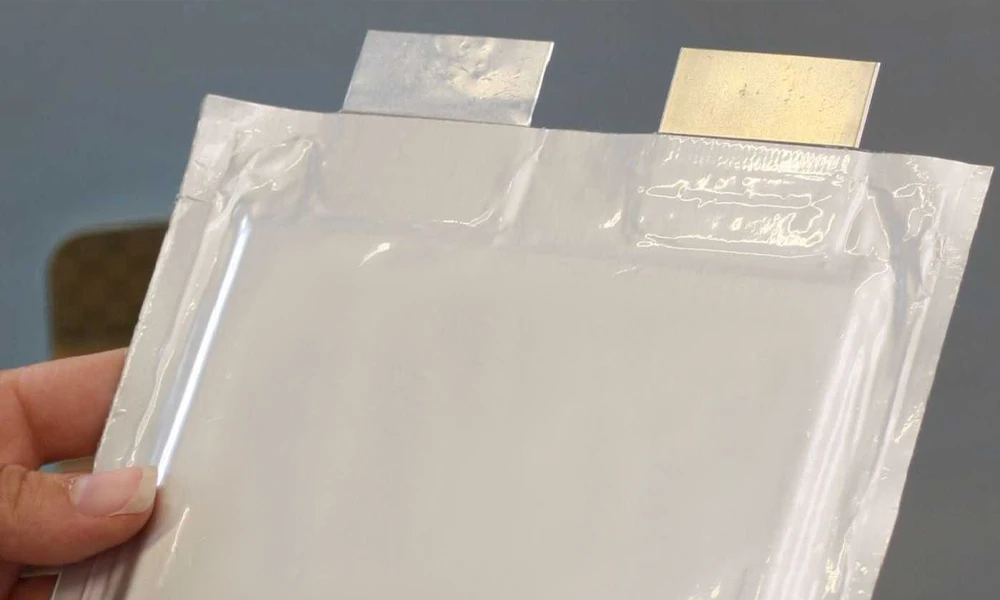

Struttura tal-Mekkaniżmu tal-Ippakkjar u l-Issiġillar taċ-Ċelloli tal-Potch

Biex tifhem għaliex it-tnixxija sseħħ fiċ-ċelloli tal-borża, huwa meħtieġ li l-ewwel tiġi eżaminata l-istruttura tal-materjal tal-ippakkjar u l-mekkaniżmu tas-siġillar. B'differenza mill-batteriji ċilindriċi jew priżmatiċi, li jiddependu fuq kompartimenti riġidi tal-metall, iċ-ċelluli tal-borża jużaw film laminat tal-aluminju laminat li għandu simultanjament jipprovdi protezzjoni mekkanika, reżistenza kimika, u prestazzjoni ta 'siġillar fit-tul-. Din l-istruttura b'ħafna saffi hija intrinsikament aktar sensittiva għall-kundizzjonijiet tal-proċess, u tagħmel il-kwalità tas-siġillar dipendenti ħafna kemm fuq l-integrità tal-materjal kif ukoll fuq il-preċiżjoni tat-tagħmir.

Il-film tal-borża tipikament jikkonsisti fi tliet saffi ewlenin. Is-saff ta 'barra huwa ġeneralment polimeru bħal najlon (PA), li jipprovdi saħħa mekkanika u reżistenza għat-titqib. Is-saff tan-nofs huwa fojl tal-aluminju li jaġixxi bħala barriera kontra l-umdità, l-ossiġnu u d-dawl. Is-saff ta 'ġewwa huwa polimeru li jissiġilla bis-sħana-, komunement polypropylene (PP), li jiddewweb u jingħaqad matul il-proċess tas-siġillar biex jifforma għeluq mitbuq. Dawn is-saffi huma magħqudin flimkien permezz ta 'laminazzjoni adeżiva, u joħolqu film kompost li jgħaqqad il-flessibilità mal-prestazzjoni tal-barriera.

Il-proċess tas-siġillar jiddependi primarjament fuq l-imġieba tas-saff tas-siġill-interjuri tas-sħana. Meta jiġu applikati s-sħana u l-pressjoni, is-saff tal-polimeru jirtab jew idub u jgħaddi biex jimla l-lakuni mikroskopiċi bejn iż-żewġ uċuħ tal-film. Taħt pressjoni kkontrollata, is-saffi imdewweb jingħaqdu flimkien u, malli jkessħu, jiffurmaw interface ta 'siġillar kontinwu. Il-kwalità ta' din l-interface tiddetermina jekk il-borża tistax iżżomm-ermetiċità fit-tul. Jekk il-polimeru ma jdubx għal kollox, jew jekk il-pressjoni ma tkunx biżżejjed, jistgħu jibqgħu vojt jew żoni ta 'twaħħil dgħajfa. Dawn id-difetti jistgħu aktar tard jiżviluppaw f'mogħdijiet ta 'tnixxija taħt stress mekkaniku jew pressjoni interna.

Fil-manifattura prattika tal-batteriji, is-siġillar tal-borża huwa ġeneralment maqsum f'diversi passi. Wara l-istivar jew l-istralċ tal-elettrodu, iċ-ċellula tiddaħħal fil-film tal-borża, u tliet naħat huma ssiġillati minn qabel biex jiffurmaw kavità. L-elettrolit imbagħad jiġi injettat taħt vakwu, li jippermetti li l-likwidu jippenetra l-istruttura tal-elettrodu. Wara pass ta 'degassing jew siġillar bil-vakwu, in-naħa finali hija ssiġillata biex tlesti l-għeluq. Kull pass tas-siġillar għandu jiġi kkontrollat ​​b'mod preċiż minħabba li difetti introdotti fi kwalunkwe stadju jistgħu jikkompromettu l-pakkett kollu.

Iż-żona tas-siġillar nnifisha hija żona kritika. Għandha żżomm biżżejjed wisa 'u uniformità biex tiżgura s-saħħa mekkanika u l-prestazzjoni tal-barriera. Jekk il-wisa' tas-siġillar tkun dejqa wisq, il-konċentrazzjoni tal-istress tista 'sseħħ fit-truf, u żżid ir-riskju ta' delamination jew qsim. Jekk il-pressjoni tas-siġillar hija irregolari, xi żoni jistgħu jingħaqdu kif suppost filwaqt li oħrajn jibqgħu dgħajfa. Barra minn hekk, il-kontaminazzjoni fiż-żona tas-siġillar-bħal residwu tal-elettroliti, trab, jew partiċelli tal-elettrodu-jistgħu jipprevjenu t-twaħħil xieraq tas-saffi tal-polimeru, u joħolqu mikro-kanali li jippermettu l-ħruġ tal-gass jew likwidu.

Fattur importanti ieħor huwa l-interface bejn it-tabs tal-elettrodu u l-film tal-borża. F'ħafna disinji taċ-ċelluli tal-borża, it-tabs tal-metall jestendu miż-żona tas-siġillar biex jgħaqqdu l-elettrodi interni ma 'ċirkwiti esterni. Dawn it-tabs jintroduċu kumplessità fil-proċess tas-siġillar minħabba li l-film għandu jissiġilla sewwa madwar materjali bi proprjetajiet termali u mekkaniċi differenti. Kontroll mhux xieraq tat-temperatura jew pressjoni f'dan ir-reġjun jista 'jwassal għal siġillar mhux komplut jew ħsara lill-film, li jagħmilha waħda mill-aktar postijiet komuni għat-tnixxija.

L-imġieba mekkanika taċ-ċellula tal-borża waqt it-tħaddim taffettwa wkoll l-affidabbiltà tas-siġillar. Waqt l-iċċarġjar u l-ħatt, il-ġenerazzjoni tal-gass u l-bidliet fit-temperatura jistgħu jikkawżaw li ċ-ċellula tespandi u tikkuntratta. Dan l-istress ċikliku jiġi trasferit għaż-żona tas-siġillar, li għandha tibqa 'intatta matul eluf ta' ċikli. Jekk l-interface tas-siġillar fih mikro-difetti jew jekk is-saħħa tat-twaħħil ma tkunx biżżejjed, stress ripetut jista 'gradwalment tkabbar dawn id-difetti, li eventwalment iwassal għal tnixxija jew nefħa viżibbli.

Minħabba dawn il-karatteristiċi strutturali u tal-proċess, is-siġillar taċ-ċelluli tal-borża huwa intrinsikament aktar sensittiv mis-siġillar ta 'formati riġidi ta' batteriji. Il-kwalità tal-film laminat tal-aluminju, l-indafa tal-wiċċ tas-siġillar, u l-preċiżjoni tat-tagħmir tas-siġillar bis-sħana kollha għandhom rwoli essenzjali fid-determinazzjoni tal-prestazzjoni finali. Anke meta l-proċess jidher stabbli, varjazzjonijiet żgħar fit-temperatura, pressjoni, jew allinjament jistgħu jintroduċu difetti li mhumiex viżibbli immedjatament iżda jistgħu jaffettwaw l-affidabbiltà fit-tul-.

Il-fehim tal-istruttura u l-mekkaniżmu tas-siġillar jipprovdi l-pedament għall-analiżi tal-problemi tat-tnixxija. Fit-taqsima li jmiss, aħna se neżaminaw l-aktar kawżi komuni ta 'tnixxija tas-siġillar taċ-ċelluli tal-borża, inklużi kwistjonijiet relatati mal-proċess-, difetti fil-materjal, u fatturi operattivi li jwasslu għal falliment tas-siġill f'ambjenti ta' manifattura reali.

Kawżi Ewlenin tat-Tnixxija tas-Siġillar taċ-Ċellola tal-Potch

It-tnixxija tas-siġillar fiċ-ċelloli tal-borża rarament hija kkawżata minn fattur wieħed. Fil-biċċa l-kbira tal-każijiet, huwa r-riżultat ta 'interazzjonijiet bejn il-parametri tal-proċess, il-proprjetajiet tal-materjal, il-kundizzjoni tat-tagħmir u l-fatturi ambjentali. Anke meta kull parametru jidher li huwa fl-ispeċifikazzjoni, devjazzjonijiet żgħar jistgħu jingħaqdu biex joħolqu interfaces ta 'siġillar dgħajfa jew mogħdijiet ta' tnixxija mikroskopiċi. Mill-perspettiva tal-inġinerija, il-kawżi tat-tnixxija jistgħu jiġu kkategorizzati b'mod ġenerali fi tliet gruppi:proċess-kwistjonijiet relatati, difetti materjali-relatati, u problemi ta' kontaminazzjoni jew immaniġġjar. Il-fehim ta 'kif dawn il-fatturi jaffettwaw l-interface tas-siġillar huwa essenzjali għall-identifikazzjoni tal-kawżi ewlenin u l-implimentazzjoni ta' kontromiżuri effettivi.

1. Ipproċessa-Kawżi Relatati

Il-proċess tas-siġillar bis-sħana huwa sensittiv ħafna għat-temperatura, il-pressjoni u l-ħin. Dawn it-tliet parametri jiddeterminaw jekk is-saff ta 'ġewwa tal-polimeru tal-film tal-borża jistax jiddewweb, ifluss, u jingħaqad bis-sħiħ f'interface kontinwu. Jekk xi wieħed minn dawn il-parametri ma jkunx ikkontrollat ​​sew, jistgħu jseħħu difetti tas-siġillar.

Kwistjoni waħda komuni hijatemperatura tas-siġillar insuffiċjenti. Meta t-temperatura tkun baxxa wisq, is-saff tas-siġillar ta 'ġewwa ma jdubx kompletament, li jirriżulta f'twaħħil dgħajjef u adeżjoni fqira. Għalkemm is-siġill jista' jidher intatt viżwalment, l-interface jista' jkun fih mikro-vojt li aktar tard jistgħu jiżviluppaw f'mogħdijiet ta' tnixxija. Bil-maqlub,temperatura eċċessivajista 'jiddegrada l-polimeru jew jagħmel ħsara lis-saff li jwaħħal bejn il-fojl tal-aluminju u l-film ta' barra, inaqqas is-saħħa mekkanika u jikkawża delamination maż-żmien.

Il-pressjoni hija ugwalment importanti.Pressjoni insuffiċjentijipprevjeni l-polimeru mdewweb milli jikkuntattja bis-sħiħ u jimla l-irregolaritajiet tal-wiċċ, filwaqt lipressjoni eċċessivatista 'tagħfas is-saff imdewweb, tnaqqas il-ħxuna tas-siġillar, jew saħansitra tagħmel ħsara lis-saff tal-aluminju. Distribuzzjoni irregolari tal-pressjoni madwar iż-żona tas-siġillar tista 'toħloq reġjuni ta' saħħa ta 'twaħħil inkonsistenti, li huma partikolarment suxxettibbli għal tnixxija taħt stress mekkaniku.

Il-ħin tas-siġillar għandu wkoll rwol kritiku. Jekk il-ħin ta 'dwell huwa qasir wisq, il-polimeru jista' ma jkollux ħin biżżejjed biex joħroġ u jgħaqqad sew. Jekk ikun twil wisq, jista 'jseħħ sħana żejda jew deformazzjoni materjali. F'linji ta' produzzjoni ta'-veloċità għolja, iż-żamma ta' ħin ta' siġillar konsistenti fiċ-ċelloli kollha ssir aktar ta' sfida, u żżid ir-riskju ta' varjabbiltà fil-kwalità tas-siġill.

2. Materjal-Kawżi Relatati

Il-kwalità u l-konsistenza tal-film laminat tal-aluminju jaffettwaw direttament il-prestazzjoni tas-siġillar. Varjazzjonijiet fil-ħxuna tal-film, uniformità tal-kisi, jew twaħħil adeżiv bejn is-saffi jistgħu jwasslu għal imġieba ta 'siġillar inkonsistenti. Pereżempju, jekk is-saff tas-siġillar ta 'ġewwa għandu ħxuna irregolari, xi żoni jistgħu jdubu u jingħaqdu kif suppost filwaqt li oħrajn jibqgħu taħt-issiġillati.

Difetti fil-film, bħal pinholes, grif, jew mikro-xquq, jistgħu wkoll joħolqu mogħdijiet ta' tnixxija. Dawn id-difetti jistgħu joriġinaw waqt il-manifattura, it-trasport jew l-immaniġġjar tal-film. Anke jekk il-proċess tas-siġillar huwa kkontrollat ​​tajjeb, film difettuż ma jistax jipprovdi prestazzjoni ta 'barriera affidabbli.

Il-kompatibilità tal-materjal hija fattur importanti ieħor. L-imġieba tas-siġillar tiddependi fuq il-karatteristiċi tat-tidwib tas-saff ta 'ġewwa tal-polimeru. Jekk lottijiet differenti ta 'film għandhom temperaturi jew kompożizzjonijiet ta' tidwib kemmxejn differenti, l-istess parametri tas-siġillar jistgħu ma jipproduċux riżultati konsistenti. Dan huwa partikolarment kritiku fil-produzzjoni fuq-skala kbira, fejn varjazzjonijiet żgħar fil-proprjetajiet tal-materjal jistgħu jwasslu għal differenzi sinifikanti fir-rendiment.

Materjali ta ' l-elettrodu u tab jistgħu wkoll jinfluwenzaw il-kwalità tas-siġillar. Il-preżenza ta 'tabs tal-metall fiż-żona tas-siġillar tintroduċi diskontinwitajiet fl-interface. Jekk il-parametri tas-siġillar mhumiex ottimizzati għal dawn ir-reġjuni, jistgħu jseħħu lakuni jew twaħħil dgħajjef madwar it-tabs, li jagħmluhom sors komuni ta 'tnixxija.

3. Kwistjonijiet ta' Kontaminazzjoni u Immaniġġjar

Il-kontaminazzjoni fiż-żona tas-siġillar hija waħda mill-aktar kawżi frekwenti ta 'tnixxija f'ambjenti ta' produzzjoni reali. Sustanzi bħal residwu ta 'elettroliti, partiċelli ta' trab, jew debris ta 'elettrodu jistgħu jipprevjenu twaħħil xieraq bejn is-saffi tal-polimeru. Anke ammont żgħir ta' kontaminazzjoni jista' joħloq mikro-kanal li jippermetti li l-gass jew il-likwidu jgħaddi mis-siġill.

Il-kontaminazzjoni tal-elettroliti hija partikolarment problematika. Waqt il-mili u l-immaniġġjar, ammonti żgħar ta 'elettrolit jistgħu jinfirxu fiż-żona tas-siġillar. Minħabba li l-komponenti tal-elettroliti jistgħu jinterferixxu mat-twaħħil tal-polimeru, il-preżenza tagħhom tista 'tnaqqas b'mod sinifikanti s-saħħa tas-siġillar. F'xi każijiet, is-siġill jista 'inizjalment jidher aċċettabbli iżda jonqos waqt il-ħażna jew iċ-ċikliżmu minħabba interazzjoni kimika fl-interface.

Immaniġġjar mhux xieraq jista 'wkoll jagħmel ħsara lill-film tal-borża qabel issiġillar. Grif, jingħalaq, jew deformazzjoni mekkanika jistgħu jdgħajfu l-istruttura tal-film, u jagħmluha aktar suxxettibbli għal tnixxija. Allinjament ħażin waqt is-siġillar jista 'jirriżulta f'distribuzzjoni irregolari tal-pressjoni jew wisa' ta 'siġillar mhux kompluta, u jkompli jżid ir-riskju ta' difetti.

4. Tagħmir u Fatturi tal-Għodda

Il-kundizzjoni u d-disinn tat-tagħmir tas-siġillar għandhom ukoll rwol sinifikanti. L-irjus tas-siġillar li jintlibsu jew ikkontaminati jistgħu jwasslu għal distribuzzjoni irregolari tat-temperatura jew pressjoni inkonsistenti. Jekk l-element li jsaħħan ma jżommx temperatura stabbli fil-wisa' kollu tas-siġillar, xi żoni jistgħu jkunu taħt-issiġillati filwaqt li oħrajn jisħnu żżejjed.

L-allinjament tal-għodda huwa fattur kritiku ieħor. Ix-xedaq tas-siġillar mhux allinjati jistgħu joħolqu distribuzzjoni irregolari tal-pressjoni, li twassal għal twaħħil dgħajjef f'ċerti reġjuni. Barra minn hekk, kontroll insuffiċjenti tat-tkessiħ wara s-siġillar jista 'jaffettwa l-kristallizzazzjoni u s-solidifikazzjoni tas-saff tal-polimeru, u jinfluwenzaw is-saħħa finali tas-siġill.

5. Sommarju tal-Kawżi ta' Tnixxija

Il-kawżi ewlenin tat-tnixxija tas-siġillar taċ-ċelluli tal-borża jistgħu jinġabru fil-qosor kif ġej:

• Parametri mhux xierqa tas-siġillar bis-sħana (temperatura, pressjoni, ħin)
• Varjazzjonijiet jew difetti fil-film laminat tal-aluminju
• Kontaminazzjoni fiż-żona tas-siġillar (elettroliti, trab, partiċelli)
• Ħsara mekkanika jew allinjament ħażin waqt l-immaniġġjar
• Instabilità tat-tagħmir jew manutenzjoni fqira

Fil-prattika, it-tnixxija ħafna drabi hija r-riżultat ta' fatturi multipli li jaġixxu flimkien aktar milli kwistjoni iżolata waħda. Pereżempju, temperatura ta 'siġillar kemmxejn baxxa flimkien ma' kontaminazzjoni minuri tista 'tkun biżżejjed biex toħloq mogħdija ta' tnixxija li ma sseħħx jekk xi fattur ikun ikkontrollat ​​b'mod indipendenti.

Il-fehim ta 'dawn il-kawżi ewlenin jipprovdi l-pedament għat-titjib tal-kwalità tas-siġillar. Fit-taqsima li jmiss, aħna se niffukaw speċifikament fuq problemi tal-proċess tas-siġillar bis-sħana u nanalizzaw kif il-kontroll tal-parametri, id-disinn tat-tagħmir u l-ottimizzazzjoni tal-proċess jistgħu jnaqqsu r-riskju ta 'tnixxija fil-manifattura taċ-ċelluli tal-borża.

Problemi tal-Proċess tal-Issiġillar tas-Sħana u l-Impatt tagħhom fuq it-tnixxija

Fost il-fatturi kollha li jwasslu għal tnixxija taċ-ċelluli tal-borża, il-proċess tas-siġillar bis-sħana huwa l-aktar dirett u sensittiv. Anke meta l-materjali huma kkwalifikati u l-immaniġġjar huwa kkontrollat ​​tajjeb, parametri mhux xierqa tas-siġillar bis-sħana jew kundizzjonijiet ta 'tagħmir instabbli xorta jistgħu jirriżultaw f'siġilli dgħajfa jew difetti mikroskopiċi. Minħabba li s-siġillar huwa l-pass finali li jiddefinixxi l-integrità tal-borża, kwalunkwe problema introdotta f'dan l-istadju hija diffiċli biex tikkoreġi aktar tard. Għal din ir-raġuni, fehim dettaljat tal-imġiba tas-siġillar bis-sħana u devjazzjonijiet komuni tal-proċess huwa essenzjali għat-titjib tal-affidabbiltà.

1. Kontroll tat-Temperatura u Distribuzzjoni Termali

It-temperatura hija l-fattur primarju li jiddetermina jekk is-saff tas-siġillar ta 'ġewwa jistax jiddewweb u jgħaqqad sew. Madankollu, fil-produzzjoni reali, il-kwistjoni mhix biss il-valur tat-temperatura assoluta iżda wkoll tagħhauniformità u stabbiltàmadwar l-interface tas-siġillar.

Jekk it-temperatura tkun baxxa wisq, is-saff tal-polimeru mhux se jiddewweb għal kollox, li jirriżulta f'fużjoni mhux kompluta u twaħħil dgħajjef. Dan ta' spiss joħloq mikro-vojt tul l-interface tas-siġillar, li huma inviżibbli għall-għajn iżda jistgħu jsiru kanali ta' tnixxija taħt pressjoni jew waqt-ħażna fit-tul. Min-naħa l-oħra, temperatura eċċessiva tista 'tiddegrada l-polimeru, tagħmel ħsara lis-saff li jwaħħal bejn l-aluminju u l-film ta' barra, jew saħansitra tikkawża traqqiq lokali tas-saff tas-siġillar. Dawn l-effetti jnaqqsu s-saħħa mekkanika u jżidu r-riskju ta ' delamination.

Kwistjoni oħra komuni hija distribuzzjoni irregolari tat-temperatura tul ir-ras tas-siġillar. F'żoni wesgħin tas-siġillar, speċjalment għal ċelluli tal-borża ta'-format kbir, gradjenti żgħar tat-temperatura jistgħu jwasslu għal kwalità tas-siġillar inkonsistenti. Xi reġjuni jistgħu jiksbu twaħħil xieraq, filwaqt li oħrajn jibqgħu taħt-issiġillati. Dan it-tip ta 'difett huwa partikolarment diffiċli biex jinstab minħabba li s-siġill jista' jidher normali b'mod ġenerali filwaqt li jkun fih punti dgħajfa lokalizzati.

2. Uniformità tal-Pressjoni u Stabbiltà Mekkanika

Il-pressjoni taħdem flimkien mat-temperatura biex tiżgura li l-polimeru mdewweb jiċċirkola u jimla l-irregolaritajiet mikroskopiċi tal-wiċċ. Madankollu, il-pressjoni għandha tiġi applikata b'mod uniformi fuq il-wisa' kollu tas-siġillar. Kwalunkwe varjazzjoni fid-distribuzzjoni tal-pressjoni tista' twassal għal saħħa ta' twaħħil mhux-uniformi.

Pressjoni insuffiċjenti tipprevjeni kuntatt xieraq bejn is-saffi tas-siġillar, u tħalli vojt li aktar tard jistgħu jsiru mogħdijiet ta 'tnixxija. Pressjoni eċċessiva, min-naħa l-oħra, tista 'tagħfas il-polimeru mdewweb, tnaqqas il-ħxuna tas-siġillar effettiva, jew saħansitra tagħmel ħsara lis-saff tal-aluminju. F'każijiet estremi, pressjoni eċċessiva tista 'tikkawża deformazzjoni mekkanika tal-film tal-borża, u toħloq żoni ta' konċentrazzjoni ta 'stress li jdgħajfu s-siġill maż-żmien.

L-istabbiltà mekkanika tat-tagħmir tas-siġillar hija wkoll kritika. Allinjament ħażin tax-xedaq tas-siġillar, xedd ta 'komponenti mekkaniċi, jew deformazzjoni tar-ras tas-siġillar kollha jistgħu jwasslu għal distribuzzjoni irregolari tal-pressjoni. F'linji ta' produzzjoni ta'-veloċità għolja, anke devjazzjonijiet mekkaniċi żgħar jistgħu jirriżultaw f'varjazzjoni sinifikanti fil-kwalità tas-siġillar bejn il-lottijiet.

3. Ħin tas-siġillar u Konsistenza tal-Proċess

Il-ħin tas-siġillar, ħafna drabi definit bħala l-ħin ta 'residenza li matulu jiġu applikati s-sħana u l-pressjoni, jaffettwa direttament il-grad ta' fużjoni tal-polimeru. Jekk il-ħin tas-siġillar huwa qasir wisq, il-polimeru jista 'ma jkollux ħin biżżejjed biex jiddewweb u jgħaddi, li jirriżulta f'twaħħil mhux komplut. Jekk tkun twila wisq, espożizzjoni eċċessiva għas-sħana tista 'tiddegrada l-materjal jew tikkawża deformazzjoni mhux mixtieqa.

F'linji ta 'produzzjoni awtomatizzati, iż-żamma ta' ħin ta 'siġillar konsistenti għal kull ċellula hija essenzjali. Varjazzjonijiet fil-veloċità tal-conveyor, l-eżattezza tal-pożizzjonament, jew il-ħin tar-rispons tat-tagħmir jistgħu jwasslu għal varjazzjonijiet fil-ħin ta 'dwell. Dawn il-varjazzjonijiet jistgħu ma jkunux ovvji waqt ġirjiet qosra tal-produzzjoni iżda jistgħu jakkumulaw maż-żmien, li jwasslu għal żieda fir-rati ta 'difetti.

4. Imġieba tat-tkessiħ u Solidifikazzjoni tas-Siġill

Wara li jiġu applikati s-sħana u l-pressjoni, l-interface tas-siġillar għandha tiksaħ u tissolidifika biex tifforma rabta stabbli. Il-proċess tat-tkessiħ ħafna drabi jiġi injorat, iżda għandu rwol importanti fid-determinazzjoni tas-saħħa finali tas-siġill.

Jekk it-tkessiħ ikun mgħaġġel wisq jew irregolari, jistgħu jiżviluppaw tensjonijiet interni fis-saff tal-polimeru, u jnaqqas is-saħħa tal-adeżjoni. Jekk it-tkessiħ ma jkunx biżżejjed, il-polimeru jista 'jibqa' parzjalment imdewweb, li jwassal għal deformazzjoni meta jiġu applikati forzi esterni. It-tkessiħ ikkontrollat ​​jiżgura li l-polimeru jikkristallizza jew jissolidifika b'mod uniformi, u joħloq interface ta 'siġillar uniformi u stabbli.

F'xi sistemi ta 'siġillar avvanzati, tkessiħ attiv jew profili ta' temperatura kkontrollata jintużaw biex itejbu l-konsistenza. Dawn is-sistemi jgħinu biex jiżguraw li kull siġill jesperjenza l-istess storja termali, u jnaqqsu l-varjabbiltà fil-kwalità tat-twaħħil.

5. Effetti Xifer u Ġeometrija tas-Siġillar

Il-ġeometrija taż-żona tas-siġillar tinfluwenza wkoll l-effettività tal-proċess tas-siġillar bis-sħana. Fit-truf tas-siġill, it-trasferiment tas-sħana u d-distribuzzjoni tal-pressjoni jistgħu jvarjaw mir-reġjun ċentrali. Dan jista 'jwassal għal twaħħil aktar dgħajfa fit-truf, li ħafna drabi huma l-ewwel postijiet fejn iseħħ it-tnixxija.

Barra minn hekk, il-preżenza ta 'tabs jew forom irregolari fiż-żona tas-siġillar toħloq diskontinwitajiet li jikkomplikaw id-distribuzzjoni tas-sħana u tal-pressjoni. Jekk ir-ras tas-siġillar mhix iddisinjata sew biex takkomoda dawn il-karatteristiċi, jistgħu jiffurmaw vojt jew żoni ta 'twaħħil dgħajfa madwar it-tabs. L-ottimizzazzjoni tad-disinn tar-ras tas-siġillar u l-iżgurar ta 'allinjament xieraq huma għalhekk essenzjali biex tinżamm il-kwalità konsistenti tas-siġill.

6. Interazzjoni Bejn Parametri tal-Proċess

F'ambjenti ta 'manifattura reali, it-temperatura, il-pressjoni u l-ħin ma jaġixxux b'mod indipendenti. Huma jinteraġixxu b'mod akkoppjat, li jfisser li bidla f'parametru wieħed jista 'jeħtieġ aġġustament tal-oħrajn. Pereżempju, temperatura kemmxejn aktar baxxa tista 'tiġi kkumpensata b'ħin ta' siġillar itwal jew pressjoni ogħla, iżda dan il-kumpens għandu limiti. It-tħaddim barra t-tieqa tal-parametri ottimali jżid ir-riskju ta 'difetti, anke jekk il-parametri individwali jidhru aċċettabbli.

Minħabba din l-interazzjoni, l-ottimizzazzjoni tal-proċess għandha tiffoka fuq l-identifikazzjoni ta 'tieqa operattiva stabbli aktar milli sempliċement tistabbilixxi parametri individwali. Dan ħafna drabi jeħtieġ esperimentazzjoni sistematika u monitoraġġ-ħin reali biex jiġi żgurat li l-parametri kollha jibqgħu fil-medda mixtieqa matul il-produzzjoni.

7. Sommarju

Il-problemi tal-proċess tas-siġillar bis-sħana huma waħda mill-aktar kawżi diretti tat-tnixxija taċ-ċelluli tal-borża. Kwistjonijiet bħal temperatura instabbli, pressjoni irregolari, ħin ta 'siġillar mhux korrett, u tkessiħ mhux xieraq kollha jistgħu jwasslu għal twaħħil dgħajjef jew difetti mikroskopiċi. B'differenza minn xi kwistjonijiet-relatati ta' materjal, dawn il-problemi huma spiss ripetibbli u jistgħu jiġu kkoreġuti permezz ta' kalibrazzjoni tat-tagħmir, ottimizzazzjoni tal-proċess, u sistemi ta' kontroll imtejba.

Madankollu, minħabba li l-proċess tas-siġillar huwa sensittiv ħafna, anke devjazzjonijiet żgħar jista' jkollhom impatt sinifikanti fuq l-affidabbiltà fit-tul-. Għal din ir-raġuni, il-manifatturi għandhom mhux biss jikkontrollaw parametri individwali iżda wkoll jiżguraw stabbiltà u konsistenza ġenerali tal-proċess.

Fit-taqsima li jmiss, aħna se niffukaw fuq materjal-kawżi relatati ta 'tnixxija, inkluża l-kwalità tal-film laminat tal-aluminju, l-interazzjoni tal-elettroliti, u fatturi strutturali li jinfluwenzaw il-prestazzjoni tas-siġillar fil-manifattura taċ-ċelluli tal-borża.

Materjal-Kawżi Relatati ta' Tnixxija fl-Issiġillar taċ-Ċellola tal-Boża

Filwaqt li l-parametri tas-siġillar bis-sħana jiddefinixxu kif il-borża hija marbuta, il-proprjetajiet intrinsiċi tal-materjali jiddeterminaw jekk jistax jinkiseb siġill stabbli u durabbli. Anke b'kundizzjonijiet tal-proċess-ottimizzati tajjeb, difetti fil-film laminat tal-aluminju, inkompatibbiltà bejn materjali, jew bidliet fl-ambjent kimiku jistgħu jwasslu għal tnixxija maż-żmien. F'ħafna każijiet ta' produzzjoni reali, kwistjonijiet relatati mal-materjal-huma aktar diffiċli biex jiġu identifikati minn devjazzjonijiet tal-proċess minħabba li jistgħu ma jipproduċux difetti immedjati iżda minflok iwasslu għal degradazzjoni gradwali tal-interface tas-siġillar.

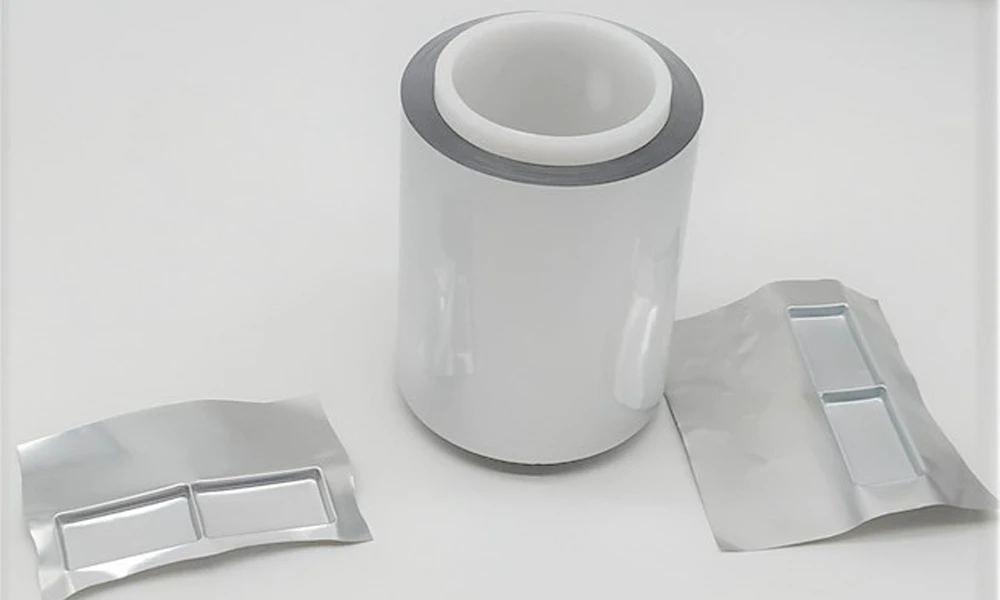

1. Kwalità tal-Film laminat tal-aluminju u Difetti Strutturali

Il-film laminat tal-aluminju huwa l-materjal tal-barriera tal-qalba taċ-ċelloli tal-borża, u l-kwalità tiegħu tiddetermina direttament l-affidabbiltà tas-siġillar. Varjazzjonijiet fil-manifattura tal-film-bħal ħxuna irregolari, kisi inkonsistenti tas-saff tas-siġillar ta 'ġewwa, jew adeżjoni dgħajfa bejn is-saffi-jistgħu jaffettwaw b'mod sinifikanti l-prestazzjoni tas-siġillar.

Jekk is-saff ta' ġewwa tas-sħana-issiġillar għandu ħxuna mhux-uniformi, ċerti reġjuni jistgħu ma jirċievux biżżejjed materjal imdewweb waqt is-siġillar, li jirriżulta f'twaħħil dgħajjef. Bl-istess mod, adeżjoni fqira bejn il-fojl tal-aluminju u s-saffi tal-polimer jistgħu jwasslu għal delamination taħt stress termali jew mekkaniku. Ladarba sseħħ id-delaminazzjoni, il-funzjoni tal-barriera tiġi kompromessa, u tippermetti li l-umdità jew il-gass jippenetraw iċ-ċellula.

Barra minn hekk, difetti mikroskopiċi bħal pinholes, grif, jew mikro-xquq fis-saff tal-aluminju jistgħu joħolqu mogħdijiet diretti ta 'tnixxija. Dawn id-difetti jistgħu joriġinaw waqt il-produzzjoni tal-film, it-tqattigħ, it-trasport, jew l-immaniġġjar. Minħabba li s-saff tal-aluminju huwa responsabbli għall-imblukkar tal-umdità u l-ossiġnu, anke difetti żgħar ħafna jista 'jkollhom impatt sinifikanti fuq l-istabbiltà taċ-ċelluli fit-tul-.

2. Varjabilità Bejn Lottijiet ta 'Materjal

Fil-manifattura tal-batteriji fuq-skala kbira, anke meta tintuża l-istess speċifikazzjoni tal-materjal, varjazzjonijiet bejn il-lottijiet jistgħu jaffettwaw l-imġiba tas-siġillar. Id-differenzi fil-kompożizzjoni tal-polimeru, it-temperatura tat-tidwib, jew il-proprjetajiet tal-wiċċ jistgħu jbiddlu kif il-materjal jirrispondi għas-sħana u l-pressjoni.

Pereżempju, jekk it-temperatura tat-tidwib tas-saff tas-siġillar ta 'ġewwa tvarja kemmxejn bejn il-lottijiet, temperatura tas-siġillar fissa tista' tipproduċi twaħħil qawwi għal lott wieħed iżda twaħħil insuffiċjenti għal ieħor. Dan it-tip ta' varjazzjoni huwa partikolarment ta' sfida minħabba li l-proċess jidher stabbli, iżda r-rati tad-difetti jvarjaw maż-żmien.

Biex jindirizzaw din il-kwistjoni, il-manifatturi ħafna drabi jeħtieġu li jimplimentaw spezzjoni tal-materjal li jkun dieħel u jaġġustaw il-parametri tal-proċess ibbażati fuq il-karatteristiċi tal-materjal. Tagħmir b'sistemi preċiżi ta 'kontroll tat-temperatura u feedback huwa importanti wkoll biex tinżamm prestazzjoni konsistenti tas-siġillar f'lottijiet differenti.

3. Interazzjoni ta 'l-elettroliti ma' Materjali tas-siġillar

Il-kontaminazzjoni tal-elettroliti hija waħda mill-aktar kawżi ta' tnixxija relatati mal-materjal-kritiċi. Waqt il-mili u l-immaniġġjar, ammonti żgħar ta 'elettrolit jistgħu jiġu f'kuntatt maż-żona tas-siġillar. Il-komponenti tal-elettroliti jistgħu jinterferixxu mat-twaħħil tas-saffi tal-polimer billi jbiddlu l-enerġija tal-wiċċ jew jipprevjenu fużjoni xierqa waqt is-siġillar bis-sħana.

Barra minn hekk, interazzjoni kimika fit-tul-bejn l-elettrolit u s-saff tas-siġillar tista 'tiddegrada l-istruttura tal-polimeru. Xi formulazzjonijiet ta 'elettroliti jistgħu jikkawżaw nefħa, trattib, jew degradazzjoni kimika tas-saff ta' ġewwa, speċjalment f'temperaturi elevati. Maż-żmien, dan jista 'jnaqqas is-saħħa tas-siġillar u jwassal għal tnixxija, anke jekk is-siġill inizjali kien aċċettabbli.

Din il-kwistjoni hija partikolarment importanti f'applikazzjonijiet ta'-enerġija għolja jew ta'-temperatura għolja, fejn l-istabbiltà kimika tal-materjal tas-siġillar issir fattur ewlieni fl-affidabbiltà-fit-tul.

4. Materjali Tab u Kumplessità tal-Interface tas-Siġillar

Il-preżenza ta 'tabs ta' l-elettrodi tintroduċi kumplessità addizzjonali fil-proċess ta 'siġillar. It-tabs huma tipikament magħmula minn aluminju jew ram u għandhom jgħaddu miż-żona tas-siġillar biex jgħaqqdu l-elettrodi interni ma 'ċirkwiti esterni. Minħabba li materjali tal-metall u polimeru għandhom koeffiċjenti ta 'espansjoni termali u proprjetajiet tal-wiċċ differenti, il-kisba ta' siġill uniformi madwar it-tabs hija aktar diffiċli milli tissiġilla uċuħ ċatti tal-film.

Jekk il-parametri tas-siġillar mhumiex ottimizzati għal dan ir-reġjun, jistgħu jseħħu lakuni jew twaħħil dgħajjef fl-interface bejn it-tab u l-film tal-borża. Dawn iż-żoni huma punti ta 'tnixxija komuni minħabba li jesperjenzaw stress mekkaniku ogħla waqt it-tħaddim u l-immaniġġjar. Barra minn hekk, truf li jaqtgħu jew ħruxija tal-wiċċ fuq it-tabs jistgħu jagħmlu ħsara lis-saff tas-siġillar, u jżidu aktar ir-riskju ta 'tnixxija.

Biex tittejjeb l-affidabbiltà tas-siġillar f'dawn l-oqsma, il-manifatturi jistgħu jużaw disinji ta 'siġillar speċjalizzati, saffi tas-siġillar addizzjonali, jew ġeometrija tat-tab ottimizzata biex jiżguraw kuntatt u twaħħil aħjar.

5. Tixjiħ u Effetti Ambjentali fuq Materjali

Il-proprjetajiet tal-materjal jistgħu jinbidlu maż-żmien minħabba l-espożizzjoni ambjentali. L-umdità, il-varjazzjonijiet fit-temperatura u l-kundizzjonijiet tal-ħażna jistgħu jaffettwaw kemm il-film laminat tal-aluminju kif ukoll l-elettrolit. Pereżempju, l-assorbiment tal-umdità mis-saff tal-polimeru jista 'jbiddel l-imġieba tat-tidwib tiegħu u jnaqqas is-saħħa tas-siġillar.

Bl-istess mod, espożizzjoni fit-tul għal temperatura għolja tista 'taċċellera t-tixjiħ tas-saffi adeżivi, u ddgħajjef ir-rabta bejn il-fojl tal-aluminju u s-saffi tal-polimeru. Dawn il-bidliet jistgħu ma jkunux viżibbli immedjatament iżda jistgħu jnaqqsu b'mod sinifikanti l-affidabbiltà-fit-tul tas-siġill.

Għal din ir-raġuni, kontroll strett tal-kundizzjonijiet tal-ħażna għall-materjali tal-imballaġġ u proċeduri ta 'tqandil xierqa huma essenzjali fil-manifattura tal-batteriji. Il-materjali għandhom jinħażnu f'ambjenti kkontrollati b'umdità baxxa u temperatura stabbli biex iżommu l-proprjetajiet oriġinali tagħhom.

6. Sommarju

Fatturi relatati-materjal għandhom rwol fundamentali fit-tnixxija tas-siġillar taċ-ċelluli tal-borża. Anke b'kontroll preċiż tal-proċess, difetti fil-film laminat tal-aluminju, varjabbiltà bejn lottijiet ta 'materjal, interazzjoni tal-elettroliti, u kumplessità strutturali madwar it-tabs kollha jistgħu jwasslu għal tnixxija. B'differenza mill-proċess-kwistjonijiet relatati, li ħafna drabi jistgħu jiġu kkoreġuti billi jiġu aġġustati l-parametri, problemi-relatati tal-materjal jeħtieġu għażla bir-reqqa tal-materjal, kontroll tal-kwalità, u evalwazzjoni tal-kompatibilità.

Fil-prattika, l-affidabbiltà tas-siġillar tinkiseb biss meta kemm il-proċess kif ukoll il-materjali jkunu kkontrollati tajjeb. Materjali ta '-kwalità għolja jnaqqsu r-riskju ta' difetti inerenti, filwaqt li kundizzjonijiet ta 'proċess stabbli jiżguraw li l-interface tas-siġillar tkun iffurmata b'mod korrett.

Fit-taqsima li jmiss, aħna se niffukaw fuq metodi ta' skoperta għat-tnixxija taċ-ċelluli tal-borża, inklużi spezzjoni viżwali, ittestjar bil-vakwu, metodi bbażati fuq il-pressjoni-, u tekniki avvanzati ta' ttestjar mhux-distruttivi użati fil-manifattura moderna tal-batteriji biex jiġu identifikati difetti tas-siġillar qabel ma jwasslu għal falliment.

Metodi ta 'skoperta għal Tnixxija tas-Siġillar taċ-Ċellola tal-Boża

L-identifikazzjoni tat-tnixxija tas-siġillar fiċ-ċelloli tal-borża hija pass kritiku biex tiġi żgurata l-affidabilità tal-prodott u ż-żamma ta 'rendiment għoli ta' produzzjoni. B'differenza minn difetti mekkaniċi ovvji, ħafna kwistjonijiet ta 'tnixxija joriġinaw minn kanali mikroskopiċi jew żoni ta' twaħħil dgħajfa li mhumiex viżibbli waqt spezzjoni standard. Għalhekk, metodi ta' sejbien effettivi għandhom ikunu kapaċi jidentifikaw it-tnejnmakro{0}}tnixxija(difetti viżibbli) umikro-tnixxija(gass bil-mod jew umdità dħul maż-żmien).

Fil-manifattura moderna tal-batteriji, l-iskoperta tat-tnixxija hija tipikament implimentata fi stadji multipli, inkluż spezzjoni ta' wara-issiġillar, verifika ta' wara-mili, u kontroll tal-kwalità finali qabel il-formazzjoni jew il-ġarr. L-għażla tal-metodu ta 'skoperta tiddependi fuq l-iskala tal-produzzjoni, is-sensittività meħtieġa u l-kunsiderazzjonijiet tal-ispiża.

1. Spezzjoni Viżwali u Screening Bażiku

L-ispezzjoni viżwali hija l-aktar metodu sempliċi u użat kemm fl-ambjenti tal-laboratorju kif ukoll tal-produzzjoni. Operaturi jew sistemi ta 'viżjoni awtomatizzati jivverifikaw iż-żona tas-siġillar għal difetti viżibbli bħal tikmix, siġillar mhux komplut, kontaminazzjoni jew deformazzjoni.

Għalkemm l-ispezzjoni viżwali hija veloċi u kost-effettiva, għandha limitazzjonijiet ċari. Jista' jidentifika biss difetti fil--wiċċ u ma jistax jiskopri mogħdijiet ta' mikro-tnixxija ġewwa l-interface tas-siġillar. Bħala riżultat, l-ispezzjoni viżwali hija tipikament użata bħala l-ewwel pass ta 'screening aktar milli metodu finali ta' assigurazzjoni tal-kwalità.

2. Ittestjar tat-tnixxija tal-vakwu

L-ittestjar tat-tnixxija tal-vakwu huwa wieħed mill-aktar metodi komuni biex jinstab it-tnixxija taċ-ċelluli tal-borża, speċjalment f'linji pilota u linji ta 'produzzjoni. F'dan il-metodu, iċ-ċellula titqiegħed ġewwa kamra ssiġillata, u l-pressjoni ġewwa l-kamra titnaqqas. Jekk il-borża għandha mogħdijiet ta 'tnixxija, il-gass ġewwa ċ-ċellula se jaħrab, u jikkawża bidliet fil-pressjoni li jistgħu jitkejlu.

Dan il-metodu huwa relattivament sempliċi u adattat għall-ittestjar inline. Jista 'jsib difetti ta' tnixxija medji għal żgħar u jintuża ħafna wara s-siġillar jew wara l-mili ta 'elettroliti. Madankollu, is-sensittività tagħha tiddependi fuq l-istabbiltà tal-kamra u l-eżattezza tas-sensuri tal-pressjoni. Mogħdijiet ta' tnixxija żgħar ħafna jistgħu ma jiġux skoperti jekk il-kundizzjonijiet tat-test ma jkunux ottimizzati.

3. Ittestjar tat-Tħassir tal-Pressjoni

L-ittestjar tat-tħassir tal-pressjoni huwa metodu ieħor użat b'mod komuni, partikolarment f'linji ta 'produzzjoni awtomatizzati. Iċ-ċellula hija soġġetta għal ambjent ta 'pressjoni kkontrollata, u s-sistema timmonitorja kif il-pressjoni tinbidel maż-żmien. Ċellula stabbli għandha żżomm pressjoni f'medda definita, filwaqt li ċellula li tnixxi se turi tnaqqis fil-pressjoni li jista 'jitkejjel.

Meta mqabbla ma' ttestjar tal-vakwu sempliċi, il-metodi tat-tnaqqis tal-pressjoni jistgħu jipprovdu riżultati aktar kwantitattivi u huma adattati għall-ittestjar ta'-throughput għoli. Madankollu, il-metodu jeħtieġ kalibrazzjoni preċiża u kundizzjonijiet ambjentali stabbli biex jiġu evitati pożittivi foloz jew negattivi foloz.

4. Sejbien ta 'Tnixxija ta' Elju

Is-sejbien tat-tnixxija tal-elju huwa metodu ta'-sensittività għolja użat f'ambjenti ta' manifattura u R&D avvanzati. F'din it-teknika, il-gass tal-elju jintuża bħala traċċatur minħabba d-daqs molekulari żgħir u n-natura inerti tiegħu. Iċ-ċellula hija esposta għall-elju, u ditekters speċjalizzati jkejlu jekk l-elju jgħaddix mill-interface tas-siġillar.

Dan il-metodu jista 'jsib mogħdijiet ta' tnixxija estremament żgħar li metodi oħra jistgħu jitilfu. Huwa partikolarment utli għall-evalwazzjoni tal-kwalità tas-siġillar waqt l-iżvilupp tal-proċess jew għal applikazzjonijiet ta'-affidabbiltà għolja. Madankollu, l-iskoperta tat-tnixxija tal-elju hija relattivament għalja u aktar bil-mod minn metodi oħra, li jagħmilha inqas adattata għal spezzjoni inline fuq skala sħiħa-fi produzzjoni ta' volum-għoli.

5. Elettrokimiku u Sejbien Ibbażat fuq il-Prestazzjoni-

F'xi każijiet, tnixxija hija skoperta indirettament permezz ta 'ttestjar elettrokimiku. Ċelloli b'difetti tas-siġillar jistgħu juru mġiba anormali waqt il-formazzjoni jew iċ-ċikliżmu, bħal żieda fir-reżistenza interna, telf ta 'kapaċità, jew ġenerazzjoni tal-gass. Filwaqt li dan il-metodu ma jkejjelx direttament it-tnixxija, jista 'jidentifika ċelloli li ġew affettwati minn kwistjonijiet ta' siġillar.

Madankollu, li tiddependi biss fuq l-ittestjar elettrokimiku mhix ideali, peress li t-tnixxija tista 'ssir evidenti biss wara li tkun diġà seħħet degradazzjoni sinifikanti. Għalhekk, dan il-metodu huwa normalment użat bħala kontroll supplimentari aktar milli teknika ta 'skoperta primarja.

6. Metodi Avvanzati ta' Ittestjar Mhux-Distruttivi

Bl-iżvilupp tat-teknoloġija tal-manifattura tal-batteriji, qed jiġu introdotti metodi ta' ttestjar mhux-distruttiv (NDT) aktar avvanzati. Dawn jistgħu jinkludu tekniki ta' immaġini, metodi akustiċi, jew approċċi oħra bbażati fuq sensor-li jistgħu jiskopru difetti interni mingħajr ma jagħmlu ħsara liċ-ċellula.

Filwaqt li dawn it-teknoloġiji għadhom qed jevolvu, joffru l-potenzjal għal sensittività ogħla u integrazzjoni aħjar ma 'linji ta' produzzjoni awtomatizzati. Fil-futur, metodi bħal dawn jista' jkollhom rwol akbar fl-iżgurar tal-affidabbiltà tas-siġillar, speċjalment għal applikazzjonijiet ta' batteriji kritiċi ta'-prestazzjoni jew sikurezza-għoli.

7. Tqabbil tal-Metodi ta 'Sejbien

8. Strateġija ta' Implimentazzjoni Prattika

F'ambjenti ta 'manifattura reali, l-ebda metodu ta' sejbien wieħed ma huwa biżżejjed biex jiggarantixxi l-kwalità tas-siġillar. Minflok, il-manifatturi tipikament jużaw taħlita ta 'metodi fi stadji differenti. Pereżempju, spezzjoni viżwali tista 'tintuża immedjatament wara s-siġillar, segwita minn vakwu jew ittestjar tal-pressjoni għall-kontroll tal-kwalità inline, u finalment ittestjar elettrokimiku waqt il-formazzjoni.

L-għan huwa li jinstabu difetti kemm jista 'jkun kmieni biex jitnaqqas l-iskart materjali u tittejjeb l-effiċjenza tal-produzzjoni. Is-sejbien ta'-stadju bikri huwa partikolarment importanti għaliex id-difetti tat-tnixxija jsiru aktar għaljin biex jiġu indirizzati hekk kif iċ-ċellula timxi 'l quddiem permezz ta' proċessi sussegwenti.

9. Sommarju

L-iskoperta tat-tnixxija hija komponent kritiku tal-manifattura taċ-ċelluli tal-borża. Minħabba li ħafna difetti tas-siġillar mhumiex viżibbli, metodi ta 'ttestjar affidabbli bħall-ittestjar tal-vakwu, it-tħassir tal-pressjoni u l-iskoperta tal-elju huma meħtieġa biex jiżguraw il-kwalità tal-prodott. L-għażla tal-metodu tiddependi fuq is-sensittività meħtieġa, l-iskala tal-produzzjoni, u r-restrizzjonijiet tal-ispiża, iżda f'ħafna każijiet taħlita ta 'tekniki tipprovdi l-aħjar riżultati.

Fl-aħħar taqsima, aħna se niġbru fil-qosor il-kawżi ewlenin tat-tnixxija tas-siġillar taċ-ċelluli tal-borża u niddiskutu kif il-kontroll tal-proċess integrat u l-ottimizzazzjoni tat-tagħmir jistgħu jgħinu lill-manifatturi jnaqqsu d-difetti u jtejbu l-affidabbiltà ġenerali tal-batterija.

Strateġiji Integrati biex JImminimizzaw it-Tnixxija tas-Siġillar taċ-Ċelloli tal-Potch

Il-kisba ta' siġillar affidabbli fiċ-ċelloli tal-borża teħtieġ aapproċċ olistikuli jindirizza kemm il-kontroll tal-proċess kif ukoll il-kwalità tal-materjal. Minflok ma tittratta t-tnixxija bħala problema li tinduna wara l-fatt, il-manifatturi tal-batteriji bl-aqwa-prestazzjoni jimplimentawstrateġiji proattivitul il-katina kollha tal-produzzjoni, mill-għażla tal-materjal għall-ispezzjoni finali.

1. L-ottimizzazzjoni tal-Parametri tas-Siġillar tas-Sħana

L-ewwel linja ta 'difiża kontra t-tnixxija hija kontroll preċiż tal-proċess tas-siġillar bis-sħana. Il-manifatturi għandhom jistabbilixxu antieqa tal-proċess ottimalili jammonta għall-interazzjoni tat-temperatura, pressjoni, ħin ta 'dwell, u tkessiħ. Dan jinkludi:

• Profil tat-temperatura: Tiżgura distribuzzjoni uniformi tas-sħana tul l-interface tas-siġillar, partikolarment għal boroż wesgħin jew b'forma irregolari.
• Kalibrazzjoni tal-pressjoni: Aġġusta tax-xedaq tas-siġillar biex tapplika pressjoni uniformi fuq il-wisa 'tas-siġill kollu, inklużi t-tabs u l-kantunieri.
• Ħin ta' waqfa kkontrollat: L-ottimizzazzjoni tat-tul tal-applikazzjoni tas-sħana u l-pressjoni biex idub kompletament u tgħaqqad is-saff tal-polimeru mingħajr ma tikkawża degradazzjoni.
• Ġestjoni tat-tkessiħ: L-implimentazzjoni ta 'tkessiħ ikkontrollat ​​jew attiv biex jitnaqqas l-istress intern u tinżamm l-integrità tas-siġill.

Bl-użumonitoraġġ tal-proċess inlinebħal sensuri tat-temperatura, transducers tal-pressjoni, u sistemi ta 'feedback awtomatizzati jistgħu jnaqqsu b'mod sinifikanti l-varjazzjoni u jiżguraw kwalità ta' siġillar konsistenti bejn il-lottijiet.

2. Għażla tal-Materjal u Kontroll tal-Kwalità

Anke b'kontroll perfett tal-proċess, materjali fqar jistgħu jikkompromettu l-integrità tas-siġill. Il-manifatturi għandhom jiżguraw li l-films laminati tal-aluminju, adeżivi, u saffi tal-polimerujissodisfaw speċifikazzjonijiet stretti. Konsiderazzjonijiet ewlenin jinkludu:

• Uniformità tal-film: Il-ħxuna u l-kompożizzjoni għandhom ikunu konsistenti biex jippermettu fużjoni sħiħa waqt is-siġillar.
• Kwalità tal-wiċċ: Evitar pinholes, grif, jew kontaminazzjoni li jistgħu jaġixxu bħala mogħdijiet ta 'tnixxija.
• Kompatibilità kimika: L-iżgurar li s-saffi tal-polimeru jkunu reżistenti għall-espożizzjoni tal-elettroliti u t-tixjiħ fit-tul-.
• Verifika tal-lott: Ittestjar ta' lottijiet ta' materjali ġodda għall-imġiba tat-tidwib u l-prestazzjoni tat-twaħħil qabel il-produzzjoni fuq skala sħiħa-.

Billi jintegraw l-ispezzjoni tal-materjal ma 'aġġustamenti tal-proċess, il-manifatturi jistgħu jiksbu affidabilità ogħla tas-siġillar mingħajr xogħol mill-ġdid jew ruttam eċċessiv.

3. Manutenzjoni u Kalibrazzjoni tat-Tagħmir

L-istabbiltà mekkanika tat-tagħmir tas-siġillar hija essenzjali. Allinjament ħażin, komponenti milbusa, jew attwazzjoni inkonsistenti jistgħu jwasslu għal bonds dgħajfa. A robustprogramm ta’ manutenzjoni preventivagħandha tinkludi:

• Kalibrazzjoni perjodika tax-xedaq tas-siġillar għall-pressjoni u l-allinjament.
• Spezzjoni regolari ta 'elementi ta' tisħin u sensuri tat-temperatura.
• Verifika tal-flatness tar-ras tas-siġillar u tolleranzi mekkaniċi.
• L-iżgurar ta' tħaddim bla xkiel u vibrazzjoni-li jinżamm kuntatt uniformi waqt is-siġillar.

Linji awtomatizzati jibbenefikaw minn sensuri u kontroll ibbażat fuq PLC- biex jiskopru devjazzjonijiet f'ħin reali- u jnaqqsu l-okkorrenza ta 'siġilli difettużi.

4. Sejbien ta' Multi-Stadji u Assigurazzjoni tal-Kwalità

Anke bl-aħjar proċess u kontroll tal-materjal, l-iskoperta ta 'tnixxija tibqa' xibka ta 'sikurezza kritika. Astrateġija ta' spezzjoni f'saffitgħaqqad diversi metodi komplementari biex tiżgura produzzjoni ta'-kwalità għolja:

• Spezzjoni viżwali għal difetti immedjati fil--wiċċ.
• Ittestjar tal-vakwu jew tat-tħassir tal-pressjoni għal tnixxijiet ta'-daqs medju.
• Sejbien ta' tnixxija tal-elju għal applikazzjonijiet ta'-sensittività għolja jew validazzjoni tar-R&D.
• Ittestjar elettrokimiku għal konferma indiretta ta' difetti interni.

L-implimentazzjoni ta' proċess ta' spezzjoni f'diversi-stadji tippermetti identifikazzjoni bikrija ta' boroż problematiċi, jimminimizzaw l-iskart downstream u jipprevjenu li ċ-ċelloli difettużi jaslu għand il-klijenti.

5. Taħriġ u Esperti tal-Operatur

Fl-aħħarnett, il-fatturi umani għandhom rwol sinifikanti fl-affidabbiltà tas-siġillar. Taħriġ xieraq jiżgura li l-operaturi jifhmu l-interdipendenza tal-parametri tal-proċess u l-imġieba materjali, li jippermettilhom jidentifikaw anomaliji u jirrispondu b'mod effettiv. Persunal b'esperjenza jista 'jaġġusta l-veloċità tal-linja, it-temperatura, jew il-pressjoni f'ħin reali-meta jseħħu varjazzjonijiet fil-materjal, u jnaqqas il-probabbiltà ta' difetti ta 'tnixxija.

6. Studju ta' Każ: Approċċ Integrat fil-Linji Pilota

Per eżempju, linji pilota li jinkorporawsejbien ta 'tnixxija vakwu inlineufeedback tal-parametru tas-siġillar awtomatizzatirrappurtaw tnaqqis ta' difetti-relatati tas-siġillar b'aktar minn 60% meta mqabbla ma' metodi manwali konvenzjonali. Flimkien ma' għażla ta' film ta'-kwalità għolja u ħażna f'ambjent ikkontrollat, dawn il-linji jiksbu kemm throughput għoli kif ukoll affidabbiltà, li juru l-importanza ta 'approċċ integrat.

7. Sommarju u l-Aħjar Prattiki

Biex timminimizza t-tnixxija tas-siġillar taċ-ċelluli tal-borża, il-manifatturi għandhom jiffokaw fuqtliet pilastri:

• Ottimizzazzjoni tal-proċess– kontroll preċiż tat-temperatura, pressjoni, ħin ta 'waqfa, u tkessiħ.
• Integrità materjali– films laminati tal-aluminju ta'-kwalità għolja u kompatibilità mal-elettroliti.
• Sejbien u feedback– ittestjar f'diversi-stadji u monitoraġġ inline biex jinqabdu d-difetti kmieni.

Billi tindirizza t-tnejninġinerija u fatturi materjali, il-manifatturi jistgħu jnaqqsu r-riskju ta 'tnixxija, itejbu r-rendiment tal-produzzjoni, u jiżguraw l-affidabbiltà fit-tul-tal-prodotti tal-batteriji tagħhom.
