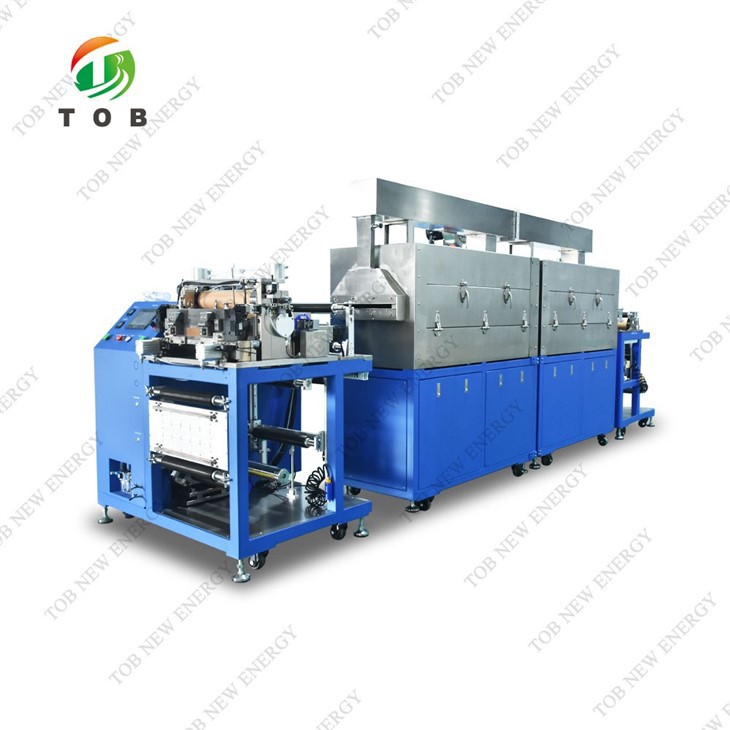

Dual-Mode Battery Electrode Coating Machine

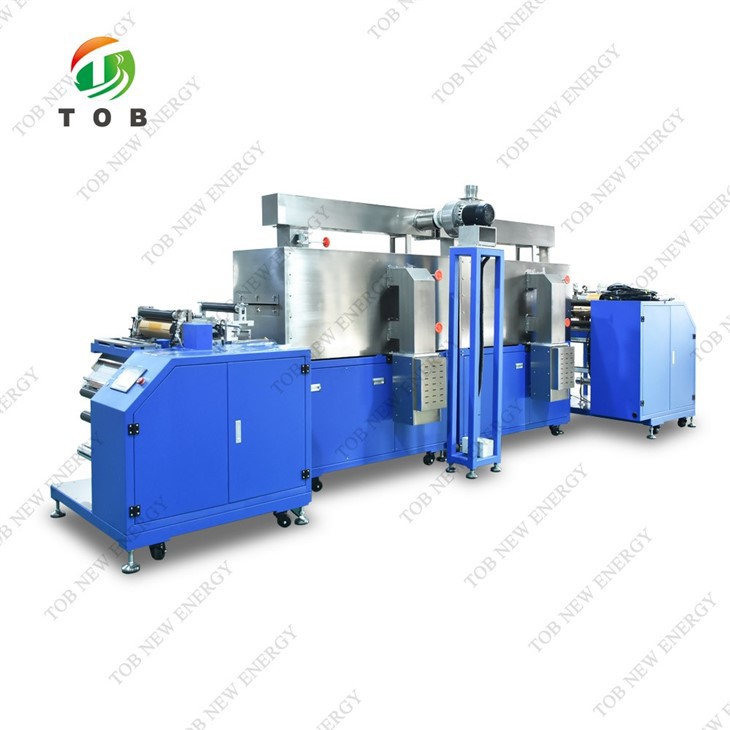

Dual-Mode Battery Electrode Coating Machine suppliers
Dual-Mode Battery Electrode Coating Machine factory

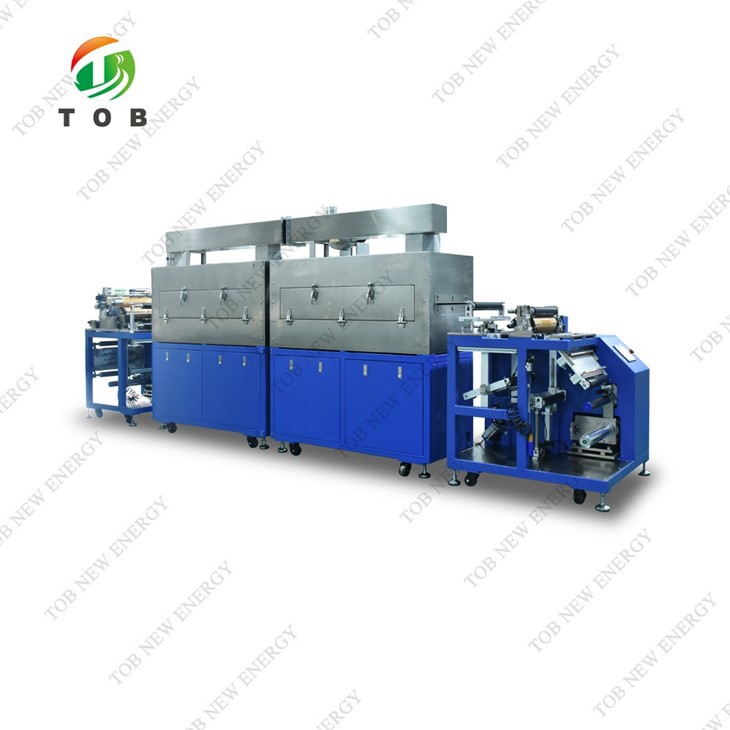

Dual-Mode Battery Electrode Coating Machine best

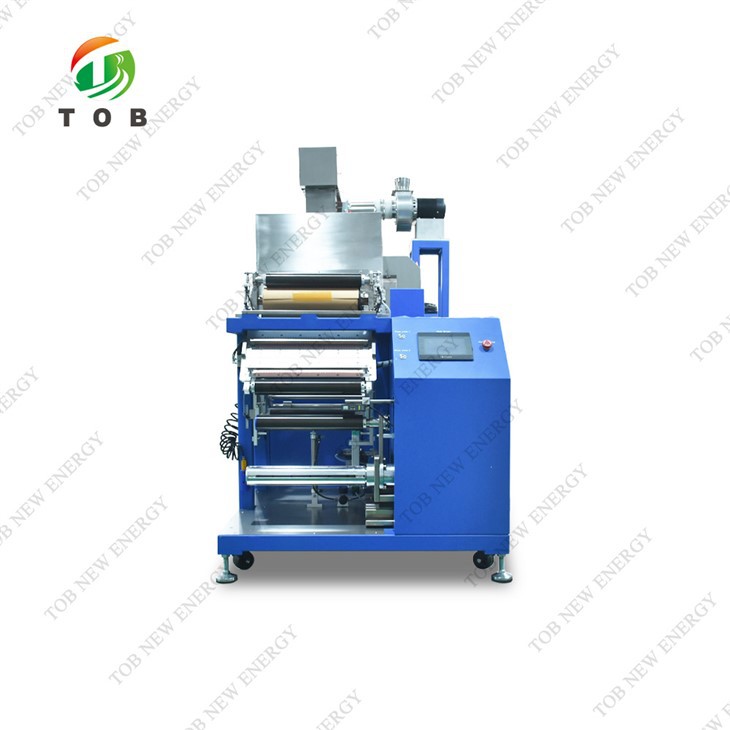

Magni tal-Kisi tal-Elettrodi tal-Batterija tal-Modalità Doppju-

Mudell: TOB-JYZY-350-4.5
Il-magna tal-kisi tal-elettrodi tal-batterija TOB-JYZY-350{-4.5-modalità doppja{-die u trasferiment huwa mezz li jippossjedi kemm funzjonijiet ta 'kisi ta' trasferiment ta 'slot-die kif ukoll tliet rollijiet, kapaċi jwettaq kisi kontinwu u intermittenti.

Ibgħat l-inkjesta

Chat Now

Introduzzjoni tal-Prodott

Xiamen TOB New Energy Technology Co., Ltd hija waħda mill-manifatturi u fornituri l-aktar affidabbli ta 'magna tal-kisi tal-elettrodu tal-batterija b'mod doppju - fiċ-Ċina. Merħba biex tixtri magna tal-kisi tal-elettrodu tal-batterija b'mod doppju ta 'kwalità għolja bi prezz kompetittiv mill-fabbrika tagħna. Jekk għandek xi mistoqsija dwar il-kooperazzjoni, jekk jogħġbok tħossok liberu li tibgħatilna email.

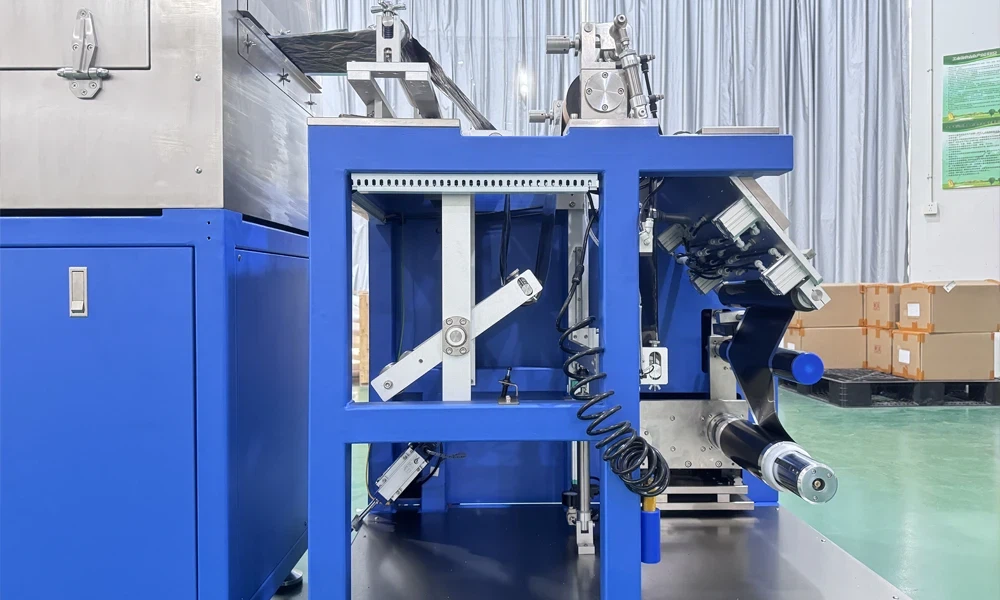

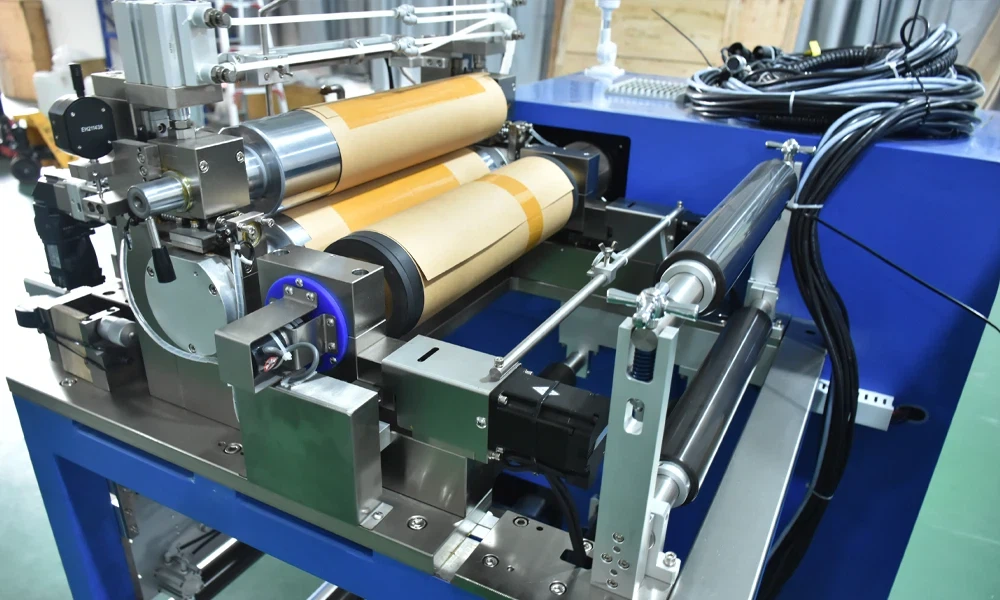

Slot Die u Trasferiment Doppju-Magni tal-Kisi tal-Elettrodu tal-Batterija

Speċifikazzjoni

I. Introduzzjoni tal-Prodott:Il-magna tal-kisi tal-elettrodu tal-batteriji tal--modalità doppja{-die u trasferiment tal-batterija hija mezz li jippossjedi kemm funzjonijiet ta' kisi ta' slot-die u tliet-roll transfer, kapaċi li jwettaq kisi kontinwu u intermittenti. Huwa applikat b'mod konvenjenti fi proċessi għall-kisi tal-wiċċ ta 'diversi sottostrati, u huwa speċjalment applikat fl-industrija tal-batteriji tal-litju-jone.

II. Karatteristiċi ewlenin:

Kompatibbli kemm mal-funzjonijiet ta 'kisi ta' trasferiment ta 'slot-die u tliet-roll, adattati għall-kisi ta' diversi fluwidi differenti.
Jutilizza pompa bil-kamin HEISHIN, servo-misjuqa, stabbli, pulsazzjoni-tmigħ ħieles.
L-avvanz tar-romblu li jsostni l-gomma huwa kkontrollat minn viti taċ-ċomb servo doppji, li jippermettu aġġustament tad-denb tal-kisi skont slurries ta 'viskożitajiet differenti.
Mgħammar bi pjattaforma ta 'splicing, pjattaforma ta' materjal maqtugħ-off, kontroll tat-tensjoni tat-tkeċċija, u kontroll tad-denb tat-tensjoni doppja. Is-sistemi ta 'gwida tal-web huma installati fil-unwinder, wara l-ħruġ tal-forn, u fis-sezzjoni tad-denb tar-rewinder.
Jinbidlu liberament bejn kisi kontinwu u intermittenti.
Il-kontroll tat-tensjoni tas-sottostrat jiżgura trasport stabbli tal-web, mgħammar b'apparat ta 'gwida tal-web.
Forn tal-arja sħuna-b'arja ta' fuq u t'isfel doppja-nfiħ għal prestazzjoni superjuri tat-tnixxif.
Kisi ta' trasferiment ta' tliet-rollijiet joffri tieqa ta' kisi relattivament wiesgħa.
Il-kejl tax-xafra tat-tabib tal-virgola, flimkien ma 'mekkaniżmu ta' aġġustament ta 'preċiżjoni, jikseb preċiżjoni għolja tal-kisi.
Jutilizza sinjal analogu tisħin enerġija kkontrollata; is-sistema tat-tisħin għandha preċiżjoni għolja u ħajja twila ta 'servizz.
Kontroll PLC b'operazzjoni ta 'touch screen, konvenjenti u faċli għall-utent-.
Unità tal-ipproċessar tal-irkupru tas-solvent mhux obbligatorja.

Dimensjonijiet Ġenerali u Piż tat-Tagħmir tal-Kisi:DimensjonijietL7000 * W1200 * H1800 mm, Piż appros.: 2000 KG, Installat b'xandara u saqajn tal-livellar.

Parametri Tekniċi:

Nru.	Oġġett	Parametru Tekniku	Rimarki
1.	Sistemi Adattati	Vanadju tas-sodju, LFP, LCO, LMO, Graphite, Silikon-Karbonju, u proċessi oħra ta' kisi ta' elettrodi pożittivi u negattivi ta' sistema ta' batteriji
2.	Metodu tal-kisi	Kisi Kontinwu, Kisi Intermittenti	Slot-Die + Trasferiment Magni tal-Kisi
3.	Veloċità tal-kisi	Madwar. 1.5 ~ 3 m/min	Skont il-kundizzjonijiet tat-tnixxif
4.	Tul tal-Kisi intermittenti	Tul tal-kisi 10 ~ 5000 mm, Tul vojt 10 ~ 500 mm
5.	Allinjament tal-Gap -doppju	Sejbien fotoelettriku ta 'lakuni, traċċar awtomatiku ta' vojt tar-ras/denb għall-allinjament tar-rivers
6.	Ħxuna tas-Sustrat Operattiv	Fojl tal-aluminju (Al): 8 ~ 30 um, Fojl tar-ram (Cu): 6 ~ 30 um
7.	Wisa tal-wiċċ tar-romblu ddisinjat	400 mm
8.	Wisa' ta' Kisi Garantit	Fi żmien 350 mm
9.	Roll tal-kisi, Roll tal-gomma	Φ120 mm
10.	Tabib Roll	Φ100 mm
11.	Preċiżjoni tal-kisi	±3 um
12.	Densità taż-żona tal-kisi	Inqas minn jew ugwali għal ± 1.5% (Inkluż is-sottostrat, esklużi żoni tat-tarf anormali; ara l-evalwazzjoni tal-prodott għall-istandards tal-kejl tal-kampjuni)
13.	Vikożità tad-demel likwidu addattat	2000 ~ 12000 (mPas)
14.	Firxa tal-Ħxuna tal-Kisi Niexef b'Ġnub Uniku-	20-200 μm
15.	Karatteristiċi tas-Solvent	NMP tas-solvent ibbażat fuq -żejt (sg=1.033, grad bp=204 ), solvent-ilma H2O/NMP (grad{=1.000, bp=100 )
16.	Firxa ta' Kontenut Solidu Adattat	20 ~ 85%
17.	Preċiżjoni Dimensjonali tal-kisi (mm)	L Inqas minn jew ugwali għal ±1, W Inqas minn jew ugwali għal ±0.5	L: Direzzjoni tat-Tul, W: Direzzjoni tal-Wagħa
18.	Preċiżjoni tal-Allinjament minn quddiem-għal-dahar (mm)	L Inqas minn jew ugwali għal ±1, W Inqas minn jew ugwali għal ±0.5
19.	Devjazzjoni ta' Gwida tal-Web	±0.3 mm
20.	Struttura tal-Magni	Kisi Kap, Forn, Sezzjoni tad-Denb, Tip Split

Preċiżjoni tal-Ħardwer

Nru.	Oġġett	Parametru Tekniku	Rimarki
1.	Tabib Blade	Runout radjali Inqas minn jew ugwali għal ±1.5 um, Ra 0.4, Straightness Inqas minn jew ugwali għal ±1.5 um
2.	Roll tal-kisi (Roll tal-Azzar)	Runout radjali Inqas minn jew ugwali għal ±1.5 um, Ra 0.4, Straightness Inqas minn jew ugwali għal ±1.5 um
3.	Roll tal-Gomma	Runout radjali Inqas minn jew ugwali għal 10 um, Straightness Inqas minn jew ugwali għal 10 um

Rekwiżiti Ambjentali ta' Installazzjoni

Kisi tar-ras żona temperatura ambjentali 25 ~ 30 grad; żoni li fadal 10 ~ 40 grad;

Umdità relattiva taż-żona tar-ras tal-kisi: Elettrodu pożittiv RH Inqas minn jew ugwali għal 35%, Elettrodu negattiv RH Inqas minn jew ugwali għal 98%; żoni li jifdal Inqas minn jew ugwali għal 98 %;

Faċilitajiet ta' Appoġġ

Provvista ta 'Enerġija: 380V tliet-ħames fażi-sistema ta' wajers, 50Hz, Medda ta 'varjazzjoni tal-vultaġġ: +10% ~ –10%; Qawwa tal-istartjar totali 30 KW;

Arja Kompressata: Wara t-tnixxif, l-iffiltrar u r-regolazzjoni tal-pressjoni, il-pressjoni tal-ħruġ madwar . 0.5 Mpa;

Metodi ta' Manutenzjoni

Imsaħ spiss b'ċarruta ratba mxarrba bl-alkoħol biex iżżomm nadif.

Illubrikha l-partijiet li jiċċaqilqu biż-żejt biex iżżomm moviment bla xkiel.

Jekk ma tintużax għal perjodu estiż, imsaħ l-uċuħ tal-partijiet mekkaniċi li jiċċaqilqu nodfa u applika żejt kontra-sadid għall-protezzjoni.

Spezzjona regolarment qfieli bħal viti, ġewż, u labar f'diversi partijiet tal-magna biex jipprevjenu li jinħall, u b'hekk jiġu eliminati inċidenti ta 'kwalità tal-magni u inċidenti ta' korriment personali.

Prekawzjonijiet

Waqt it-tħaddim, ipprojbixxi b'mod strett li testendi l-idejn jew partijiet oħra tal-ġisem f'partijiet li jiċċaqilqu jew f'żoni ta 'xogħol perikolużi biex tevita korriment personali. It-tħaddim minn żewġ persuni jew aktar fl-istess ħin mhux permess biex jiġu evitati korrimenti aċċidentali minn immaniġġjar ħażin.

Persunal tekniku estern u persunal mhux-maħtur mhumiex permessi li jiżarmaw it-tagħmir b'mod arbitrarju.
