Magni tal-Iwweldjar Awtomatiku Uniku-Sempliċi

Simple Single-Side Automatic Welding Machine
Simple Single-Side Automatic Welding Machine suppliers

Magni tal-Iwweldjar Awtomatiku Uniku-Sempliċi

Mudell:TOB-ASWM-3020
It-TOB-ASWM-3020 magna tal-iwweldjar fuq naħa waħda kompletament awtomatika hija tip ġdid ta 'tagħmir awtomatizzat żviluppat b'mod indipendenti mill-kumpanija tagħna bi tweġiba għall-pajsaġġ dejjem aktar kompetittiv tas-settur tal-produzzjoni tal-batteriji tal-litju ċilindriku, fejn hemm domanda kontinwa għal kontroll tal-ispejjeż, titjib tal-kwalità u titjib tal-effiċjenza.

Ibgħat l-inkjesta

Chat Now

Introduzzjoni tal-Prodott

Xiamen TOB New Energy Technology Co., Ltd. huwa wieħed mill-manifatturi u fornituri l-aktar affidabbli ta 'magna tal-iwweldjar awtomatika sempliċi ta' -naħa waħda fiċ-Ċina. Merħba biex tixtri magna tal-iwweldjar awtomatika ta 'kwalità għolja sempliċi -ġenb wieħed bi prezz kompetittiv mill-fabbrika tagħna. Jekk għandek xi mistoqsija dwar il-kooperazzjoni, jekk jogħġbok tħossok liberu li tibgħatilna email.

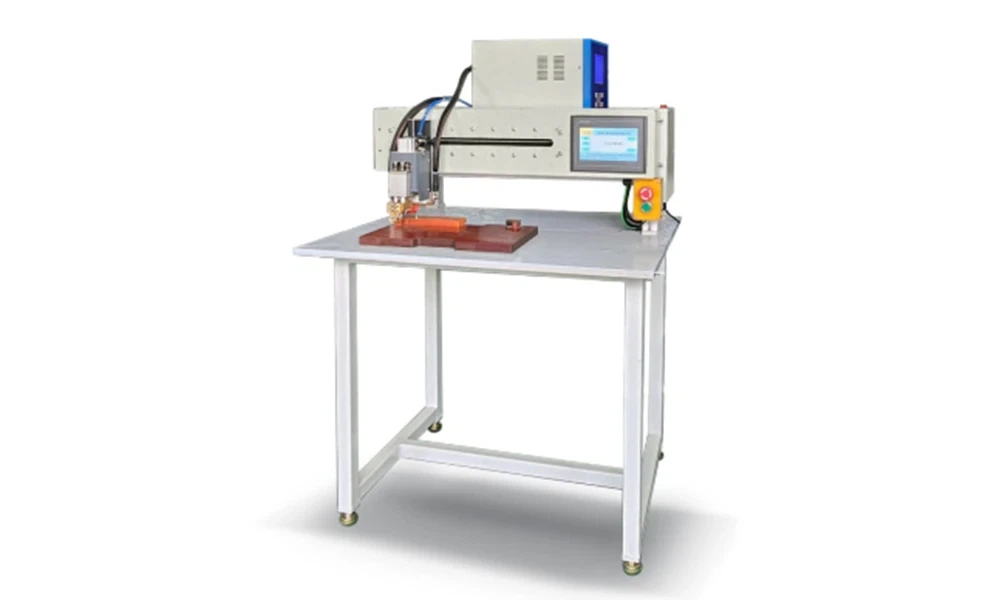

Magni tal-Iwweldjar Awtomatiku tal-Ġnub Uniku-Sempliċi għall-PAKKETT tal-Batterija

Speċifikazzjoni

It-TOB-ASWM-3020 magna tal-iwweldjar fuq naħa waħda kompletament awtomatika hija tip ġdid ta 'tagħmir awtomatizzat żviluppat b'mod indipendenti mill-kumpanija tagħna bi tweġiba għall-pajsaġġ dejjem aktar kompetittiv tas-settur tal-produzzjoni tal-batteriji tal-litju ċilindriku, fejn hemm domanda kontinwa għal kontroll tal-ispejjeż, titjib tal-kwalità u titjib tal-effiċjenza.

Din il-magna hija ddisinjata għall-iwweldjar ta 'pakketti ta' batteriji b'punti ta 'weldjatura pożittivi u negattivi simetriċi, kemm jekk irranġati regolarment jew b'mod irregolari. Jinkorpora stil ta' disinn konsistenti: linji sempliċi, faċli għall-utent-, nodfa, u żona tax-xogħol spazjuża. L-istruttura ewlenija hija kompletament magħmula minn folja tal-metall ta'-qawwa għolja.

Is-sezzjoni tal-kontroll għandha touch screen LCD PLC b'sistema operattiva intelliġenti ta 'kontroll industrijali integrata.

Is-settings tal-programm jappoġġjaw kwalunkwe dot matrix u modi ta 'array standard, jinkludu funzjonalità ta' importazzjoni ta 'tpinġija CAD, u jistgħu jaħżnu sa 99 grupp ta' programmi.

L-assi X u Y tal-apparat huma kull wieħed ikkontrollat b'mod indipendenti minn servo motors għall-ivvjaġġar. Kull punt tal-weldjatura jikkorrispondi għal koordinati tal-assi X u Y indipendenti, bl-użu tal-iwweldjar orizzontali tal--assi doppju biex jiżgura preċiżjoni tal-iwweldjar fuq il-post.

Hija karatteristiċi funzjonijiet bħal startjar kontinwu, breakpoint start, weldjatura falza/allarm, weldjatura mitlufa/allarm, u re-iwweldjar.

Il-ħin medju tal-iwweldjar għal kull post għall-iwweldjar bil-labra-huwa 0.35 sekondi, li jżid b'mod sinifikanti l-veloċità tal-iwweldjar. Meta mqabbel ma 'l-iwweldjar fuq il-post manwali, joffri l-vantaġġi ta' tħaddim sempliċi, iwweldjar stabbli u preċiż, effiċjenza għolja, konsistenza tajba, u iffrankar ta 'spejjeż.

L-apparat iddedikat huwa maħdum b'-preċiżjoni għolja, juża kalamiti biex jassorbi strixxi tan-nikil, joffri mobilità tajba, u jiżgura stabbiltà fit-tul-tal-preċiżjoni tal-iwweldjar.

Jintuża primarjament għall-iwweldjar fuq il-post ta 'pakketti ta' batteriji tal-litju modulari bħal dawk għal batteriji tal-ħażna tal-enerġija, muturi elettriċi, u batteriji tal-karozzi, u jista 'jiġi integrat f'linji ta' produzzjoni ta 'pakketti ta' batteriji tal-litju.

Parametri tekniċi tal-magna tal-iwweldjar fuq il-post tal-wiċċ wieħed kompletament awtomatika
Mudell tal-magna	TOB-ASMW-3020
Provvista ta 'enerġija tad-dħul	AC220V, 50HZ
Pressjoni tal-arja tax-xogħol	0.3-0.8MPa
Konsum tal-enerġija	500W
Skop ta' applikazzjoni	Batteriji diġitali, batteriji tal-enerġija, batteriji tar-roti elettriċi, batteriji tal-vetturi tal-bilanċ, batteriji tal-għodda tal-enerġija, eċċ
Adattat għal tipi ta 'ċelluli tal-batterija	Batteriji tal-litju ċilindriċi (bħal 18650,21700,16650,26650,32650,14500, eċċ.)
Provvista ta 'enerġija għall-iwweldjar fuq il-post	Provvista waħda ta 'enerġija transistor 10000A hija meħtieġa
Metodu ta 'tmigħ	Attrezzaturi speċjali huma adottati u personalizzati skont it-tpinġijiet tal-klijenti (bi tpinġijiet mehmuża)
Ivvjaġġar tal-assi X-	0-300mm, kapaċità ta 'tagħbija massima Akbar minn jew ugwali għal 50kg
Ivvjaġġar tal-assi Y	0-200mm, kapaċità ta 'tagħbija massima Akbar minn jew ugwali għal 10kg
Ivvjaġġar tal-assi Z-	50-130mm
Kontroll ta 'preċiżjoni	L-eżattezza tal-valur tal-koordinati hija 1 mikron, u l-eżattezza tal-ippożizzjonar ripetut hija Inqas minn jew ugwali għal 0.02mm
Veloċità tal-iwweldjar fuq il-post ta'-punt wieħed	Iktar minn jew ugwali għal 0.30 sekonda għal kull punt (ikkalkulat għal 18,650)
Effiċjenza tal-iwweldjar fuq il-post b'ġenb wieħed-	Iktar minn jew ugwali għal 2000 ċellula tal-batterija fis-siegħa (ikkalkulat għal 18,650)
Ħxuna tal-folja tal-konnessjoni wweldjata	0.1-0.3mm (Għal biċċiet tal-iwweldjar akbar minn 0.20, iridu jsiru frieket u sporġenzi)
Mod ta 'kontroll	Kontroll PLC
Dimensjonijiet ġenerali	L900W750H1250
Piż tal-magna	250KG

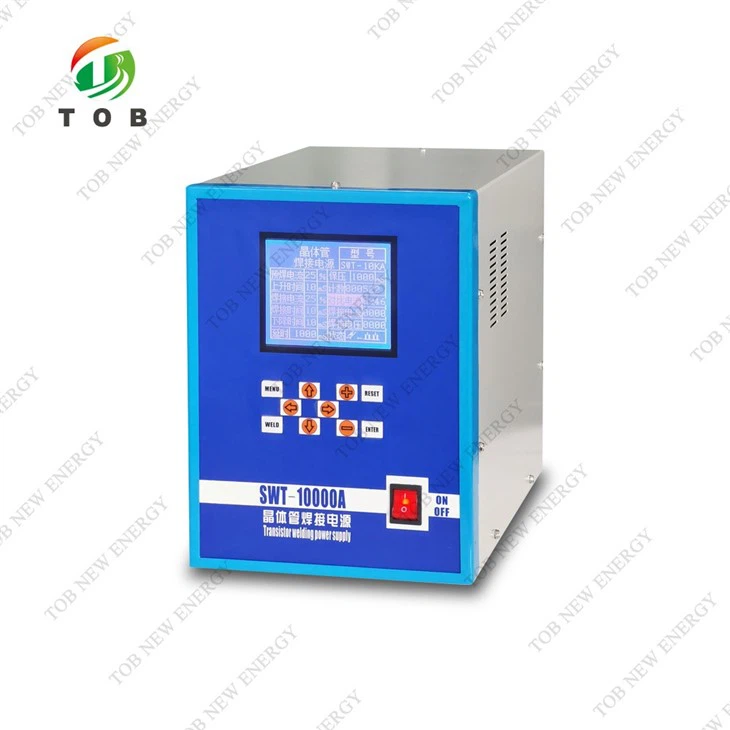

Introduzzjoni tal-Provvista tal-Enerġija tal-Iwweldjar:

Il-provvista tal-enerġija tal-iwweldjar tat-transistor hija l-aktar sors ta 'enerġija ideali għall-iwweldjar tar-reżistenza. L-unità prinċipali timpjega mikroproċessur ta'-veloċità għolja għall-kontroll, li toffri preċiżjoni għolja ta' kontroll, ħin ta' rispons mgħaġġel, u modi operattivi sinjuri. Il-karatteristiċi ewlenin tiegħu jinkludu żieda mgħaġġla tal-kurrent, kurrent ta 'output stabbli, iwweldjar li jseħħ fl-interface ta' kuntatt bejn iż-żewġ uċuħ tal-weldjatura, ossidazzjoni minima fiż-żona tal-weldjatura, u spezzjoni tal-awto-iwweldjar. Jintuża primarjament għall-iwweldjar tal-pakkett tal-batteriji tal-litju-jone, l-iwweldjar tal-batterija tal-enerġija, u l-iwweldjar tal-batterija tat-telefon ċellulari, li jagħmilha l-għażla essenzjali biex tiġi żgurata l-iwweldjar ta '-kwalità għolja. Il-provvista tal-enerġija kollha hija kkontrollata minn provvista tal-enerġija li tinxtegħel, li toffri adattabilità qawwija tal-enerġija.

Parametri Tekniċi tal-Provvista tal-Enerġija:

Qawwa tad-Dħul	AC 220V±15%
Kurrent tal-Ħruġ Massimu	10000A, Qawwa 350W
-Aġġustament tal-Kurrent ta' qabel l-iwweldjar	0-99%
Ħin ta' Tlugħ	0-3.0mS
Aġġustament tal-Kurrent tal-Iwweldjar	0-99%
Ħin tal-Iwweldjar	0-3.0mS
Ħin tal-waqgħa	0-3.0mS
Tqabbil Valur Kurrenti	0-9.99KA
Dimensjonijiet	360×300×225 (mm)
Piż	20-25kg
