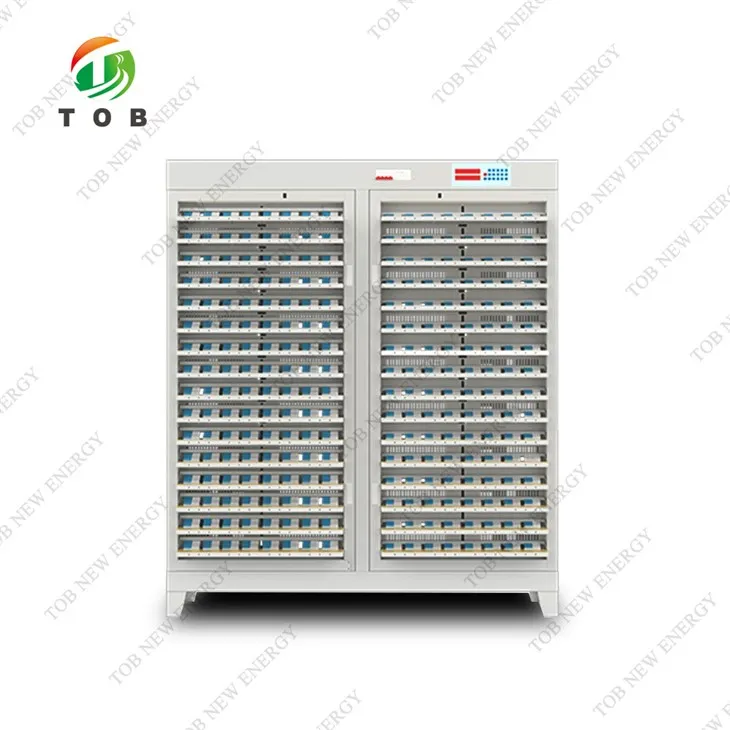

Magni tal-Formazzjoni tal-Batterija 5V3A

1.Kompożizzjoni bażika tat-tagħmir

Iddisinjat apposta skont ir-rekwiżiti tal-batterija 18650, huwa adattat għall-formazzjoni kimika tal-batterija 18650, 21700, 26650, 32650 u tagħmir tal-ittestjar tal-għażla.

Dan it-tagħmir jikkonsisti prinċipalment f'kompjuter, interface ta 'komunikazzjoni u kabinett tal-ittestjar tal-batteriji. Il-kabinett tal-ittestjar tal-batterija jikkonsisti f'apparat u bord għat-tqegħid tal-apparat, sors kostanti ta 'kurrent u vultaġġ, ċirkwit ta' kontroll ta 'hosting, ċirkwit ta' kampjunar, mikrokontrollur u pannell tal-kontroll.

2. Iddeskrivi Magni

TOB-HF512-3K L-apparat huwa magħmul prinċipalment minn interface ta 'komunikazzjoni u kabinett ta' skoperta tal-batterija. Il-kabinett tal-ittestjar tal-batteriji huwa magħmul minn morsa tal-batterija u korp tal-pjanċa għat-tqegħid ta 'tagħmir, sors ta' vultaġġ kostanti ta 'kurrent kostanti, ċirkwit ta' kontroll ta 'reġistrazzjoni, ċirkwit ta' kampjunar, mikrokompjuter b'ċippa waħda u pannell tal-kontroll.

Karatteristika 3.Main

（1） Kull tagħmir jista 'jagħmel kurrent kostanti, ċarġ ta' vultaġġ kostanti u skariku ta 'kurrent kostanti għal 512 biċċa ta' ċellula li hija fil-medda tal-vultaġġ.

(2) Provvista ta 'enerġija ta' vultaġġ kostanti-kurrent kostanti, bidla ta 'kurrent kostanti għal vultaġġ kostanti mingħajr impatt, speċjalment adattat għar-rekwiżiti tal-iċċarġjar tal-batterija tal-jone tal-litju

（3） L-apparat jadotta kompjuter AVR b'ċippa waħda bħala ċ-ċentru ta 'kontroll, u jikkoopera maċ-ċirkwit periferali ta' kampjunar, li jista 'jiġi kkontrollat ​​mill-kompjuter ta' fuq. Meta tkun imqabbda mal-kompjuter, il-kurva sħiħa ta 'ċarġ u skariku tal-kanali kollha tista' tiġi ssejvjata, jew tista 'tiġi separata mill-kompjuter ta' fuq u mħaddma mill-pannell tal-kontroll. Iċċarġjar ta 'vultaġġ kostanti ta' kurrent kostanti, test ta 'skariku ta' kurrent kostanti, għażla skond il-ħin, eċċ.

（4） Kull batterija għandha kurrent kostanti indipendenti tagħha stess u sors ta 'vultaġġ kostanti, u l-linja li tifforma lilha nnifisha ma taffettwax lil xulxin.

（5）A LED huwa mmuntat fuq kull wieħed mill-attrezzaturi tal-batterija bħala wiri tal-istatus operattiv, u meta jitlesta l-iskarigu, jista 'jintuża biex jindika l-għażla tal-kapaċità tal-batterija.

（6）Sejbien f'ħin reali kull vultaġġ tal-batterija, meta tiċċarġja, l-ewwel iċċarġjar tal-kurrent kostanti, meta l-vultaġġ tal-batterija jilħaq il-valur stabbilit, se jittrasferixxi bla xkiel għal iċċarġjar ta 'vultaġġ kostanti, meta l-ħin stabbilit jew il-kundizzjoni tat-terminazzjoni tal-kurrent tkun sodisfatta, il-iċċarġjar truf. Meta l-kurrent kostanti jiġi skarikat, meta l-vultaġġ tal-batterija huwa aktar baxx mill-valur stabbilit, il-ħruġ jispiċċa u l-indikatur tal-batterija korrispondenti jixgħel.

（7）B'funzjoni ta 'protezzjoni ta' enerġija mitlufa, il-fluss tax-xogħol oriġinali jista 'jkompli jaħdem wara l-enerġija lura

（8） Il-kompjuter ta 'fuq jista' jissettja 32 parametru ta 'pass tax-xogħol u 256 ċiklu. Kull kompjuter ta 'fuq jista' jgħaqqad minn 1 sa 15-il sett ta 'sistema ta' mikrokompjuter b'ċippa waħda. (jissuġġerixxi taħt 10 settijiet)

(9) Karatteristiċi ta' softwer ta' appoġġ

1) . Uża l-interface tal-operazzjoni grafika biex turi dejta bħal vultaġġ, kurrent, ħin u kapaċità ta 'kull batterija, u turi l-istatus tax-xogħol korrispondenti u kundizzjonijiet anormali f'diversi kuluri.

2) Indikazzjoni tal-kapaċità tal-batterija segmentata arbitrarja (sa 100 segment)

3) Il-punti tad-dejta jistgħu jiġu rreġistrati skont il-kundizzjonijiet li jinbidlu tal-vultaġġ, il-kurrent u l-ħin biex jiffurmaw data sħiħa tal-kurva tal-iċċarġjar u l-ħatt, u l-intervall tal-ħin tal-punti tad-dejta tal-kurva huwa Inqas minn jew ugwali għal 15-il sekonda.

4) Funzjoni tal-issortjar tal-batterija taħt diversi kundizzjonijiet (kapaċità, ħin, miftuħa

vultaġġ taċ-ċirkwit, pjattaforma ta' skarigu, eċċ.)

5) Kalkolu awtomatiku tal-proporzjon tal-iċċarġjar tal-kurrent kostanti, telf ta 'kapaċità, effiċjenza ta' kwittanza, vultaġġ medju, vultaġġ medjan, eċċ.

6) Issettjar tal-permess tal-operatur, operazzjoni ġerarkika

7) Jista 'juri l-kurva ta' ħlas u skariku, dijagramma taċ-ċiklu

4. Parametru tekniku
