Awtur: Dany Huang, Ph.D.
CEO & Mexxej R&D, TOB Enerġija Ġdida
Qabbad ma' Dr Huang fuq LinkedIn
Sommarju Eżekuttiv u Takeaways Ewlenin
L-iskala tal-kisi tal-elettrodi minn bank tal-laboratorju għal linja pilota jonqos fuq ħames varjabbli tal-inġinerija ħafna qabel ma l-kimika ssir il-konġestjoni: nuqqas ta 'qbil bejn il-metodi tal-kisi, kontroll tal-kisi intermittenti, kapaċità tal-forn tat-tnixxif, immaniġġjar tal-web, u metroloġija tal-uniformità inline. Ir-regola ewlenija: riċetta li taħdem fuq xafra tat-tabib b'0.5 m/min ma tittrasferix għal die tal-produzzjoni f'20 m/min sempliċement billi tgħolli l-veloċità.
- Slot die kisi jieħu post il-metodi tal-laboratorju fuq skala pilota minħabba li jkejjel minn qabel il-film imxarrab minn sistema magħluqa, indipendentement mill-veloċità tal-web u l-ġeometrija tar-roll.
- Il-kisi intermittenti huwa l-aktar pass diffiċli biex jiġi trasferit: il-kontroll tal-bidu/waqfien, l-effetti wet-edge, u t-tul taċ-ċomb/denb huma rregolati mill-ġeometrija tax-xoffa tad-die u s-sinkronizzazzjoni tar-roll back-roll, mhux mill-pompa.
- It-tul tal-forn tat-tnixxif huwa kalkulabbli qabel ix-xiri: tul tal-forn ≈ (tagħbija erja tas-solvent × veloċità tal-linja) / fluss tat-tnixxif, b'eżempju maħdum għal linja tal-katodu NMP ta '5 m/min f'≈18 m.
- Il-kejl tal-piż taż-żona inline b'reazzjoni magħluqa huwa dak li jifred id-dejta tal-pilota mid-dejta tal-laboratorju-mingħajrha, id-drift tal-ħxuna jiġi skopert sigħat wara li r-rukkell ikun miksi.
Bar tal-kisi fuq skala tal-laboratorju jipproduċi film imxarrab perfett ta' 150 µm. Ir-riċetta hija validata. Id-dejta taċ-ċelluli hija eċċellenti. Il-linja pilota hija ordnata, installata, u l-ewwel rukkell joħroġ bi żibeġ tat-tarf, strixxi, u riħa ta 'solvent imnixxef. Il-magna tal-kisi mhix miksura. Is-suppożizzjonijiet tal-proċess kienu.
L-iskala tal-kisi hija dixxiplina tagħha stess, b'modi ta' falliment li qatt ma jidhru f'laboratorju minħabba li l-laboratorju qatt ma jilħaq il-veloċitajiet, wisgħat, tagħbijiet tas-solvent, u reġimi ta 'tensjoni ta' linja pilota. Ħames sfidi jammontaw għal kważi kull falliment tal-iscale-up. Kull wieħed għandu tweġiba ta 'inġinerija magħrufa.
|
|
|
|
| R&D u Kisi tal-Laboratorju | Trasferiment Kisi | Slot-Kisi tad-Die |
Sfida 1: In-nuqqas ta' qbil bejn il-Lab u l-Produzzjoni tal-Kisi ta' Shear-Rate
Bar tal-kisi tal-laboratorju jew xafra tat-tabib tapplika slurry b'rati ta' shear ta' 10–100 s⁻¹. Slot ta 'produzzjoni die f'20 m/min b'qasma ta' 250 µm jiġġenera rati ta 'shear tal-ħajt ta' 1,000–3,000 s⁻¹. Id-demel likwidu tal-batterija huwa shear-thinning; il-viskożità tagħha f'dawk iż-żewġ reġimi ta' shear tista' tvarja b'ordni ta' kobor.
Il-konsegwenza hija li l-formulazzjoni ottima tad-demel likwidu għall-kisi tal-laboratorju rari hija l-aħjar għall-kisi tal-produzzjoni. Demel likwidu sintonizzat biex iżomm is-solidi f'shear baxx jista' jġorr f'shear għoli. Demel likwidu li jgħaddi sabiħ minn ġo die jista' joqgħod fil-bastiment tat-taħlit statiku tal-laboratorju. Il-formulazzjoni trid tiġi vvalidata mill-ġdid kontra r-rata ta' shear tal-produzzjoni, mhux trasferita mhux mibdula.
It-tweġiba tal-inġinerija hija li tikkaratterizza l-kurva tal-fluss sħiħ-viskożità tul sweep ta' shear-rate-qabel l-iskala, u li tagħżel il-metodu ta' kisi li jaqbel mar-reġim ta' shear tal-produzzjoni maħsub. Il-kisi tad-die tal-islott, bil-fluss magħluq imkejjel minn qabel tiegħu, huwa l-uniku metodu li l-ħxuna tal-film imxarrab tiegħu hija ssettjata bir-rata tal-fluss u l-veloċità tal-web aktar milli permezz tal-qasma tar-roll u l-forza tax-xafra, li jagħmilha l-pjattaforma ta 'scale-up default għall-elettrodi tal-batterija.
Sfida 2: Kontroll tal-Kisi Kontinwu vs Intermittenti
Ħafna mill-elettrodi tal-produzzjoni mhumiex miksija kontinwament. L-elettrodi priżmatiċi u tal-borża jeħtieġu kisi intermittenti-żoni miksija separati minn żoni ta' kollettur tal-kurrent mhux miksija fejn it-tabs huma wweldjati. Iż-żoni ta' transizzjoni bejn ir-reġjuni miksija u mhux miksija huma fejn il-kwalità tal-iscale-up tintrebaħ jew tintilef.
Tliet modi ta 'falliment jiddominaw kisi intermittenti:
Xoffa tax-xifer imxarrab.Fil-bidu u fit-tmiem ta 'kull strixxa miksija, il-quddiem tal-fluss iġib ruħu b'mod differenti milli fi stat fiss. Ir-riżultat huwa xoffa eħxen fit-truf ta' quddiem u ta' wara li tnixxef iżżejjed jew iċċaqlaq it-tagħbija taż-żona b'diversi fil-mija. Il-kontroll ta' dan jeħtieġ bidu/waqfien sinkronizzat b'mod preċiż tal-pompa tal-kisi u r-roll back-up, b'ħinijiet ta' waqfien sintonizzati għall-volum intern tad-die.
Tul taċ-ċomb u tad-denb.L-istrixxa miksija taqbeż jew taqbeż it-tul tal-mira b'millimetri. Fil-produzzjoni ta’ volum għoli, qabża ta’ 3 mm fuq kull strixxa taħli materjal fuq miljuni ta’ metri; undershoot ta '3 mm joħloq żoni vojta ġewwa ċ-ċellula li jnaqqsu l-kapaċità.
Definizzjoni tat-tarf.Kisi intermittenti b'kisi ta 'trasferiment huwa fundamentalment limitat-ir-roll tat-trasferiment jista' jitneħħa, iżda s-soluzzjoni tal-kisi tkompli tixxarrab it-tarf tar-romblu, u toħloq transizzjoni smeared. Il-kisi tad-die tal-islott jimmaniġġja l-operat intermittenti b'mod nadif minħabba li x-xoffa tad-die jagħlaq il-fluss fuq kmand, u d-die tista 'titqiegħed fuq skanalatura tal-vakwu fir-roll back-up biex taqbad il-qatra residwa.
Għal kwalunkwe linja pilota maħsuba biex tipproduċi borża jew elettrodi priżmatiċi, il-kapaċità intermittenti għandha tkun speċifikata bħala rekwiżit tal-ewwel klassi, mhux ħsieb wara. Dan huwa preċiżament fejn amagna tal-kisi die slot tal-batterijab'pompa servo-sinkronizzata u kontroll back-roll għal kisi intermittenti jaqla 'l-ispeċifikazzjoni tiegħu.
Isfida 3: Disinn tal-Forn tat-tnixxif u Kalkolu tat-Tul
Il-forn huwa fejn il-biċċa l-kbira tal-linji pilota jonqsu bil-kwiet. Il-kisi tal-laboratorju jinxef fi ftit minuti taħt hot plate jew forn żgħir tal-konvezzjoni. Linja pilota tmexxi l-web f'2-10 m/min, u t-tagħbija tas-solvent għal kull metru ta 'web hija ordnijiet ta' kobor ogħla.
It-tul tat-tnixxif mhuwiex raden. Jirriżulta mill-bilanċ tal-massa tas-solvent:
L_forn=(m_solv × v) / q
Fejn:
- L_forn=tul tal-forn meħtieġ (m)
- m_solv=tagħbija erja tas-solvent fuq il-web imxarrab (g/m²)
- v=veloċità tal-linja (m/min)
- q=fluss prattiku tat-tnixxif (g ta' solvent għal kull m² ta' erja tal-art tal-forn kull minuta)
It-tagħbija taż-żona tas-solvent hija derivata mir-riċetta tal-kisi:
m_solv=D × (1 − S) / S
Fejn D huwa l-piż taż-żona tal-kisi niexef (g/m²) u S hija l-frazzjoni tas-solidi tad-demel likwidu.
Eżempju maħdum - NMC katodu, NMP solvent:
- Tagħbija niexfa D=180 g/m²
- Frazzjoni solida S=0.55
- Veloċità tal-linja v=5 m/min
- m_solv=180 × (1 − 0.55)/0.55=147 g/m²
- Fluss prattiku tat-tnixxif q għal NMP ≈ 35–45 g/m²·min (NMP jagħli f'202 grad u jeħtieġ żoni ta 'temperatura għolja)
- L_forn=(147 × 5) / 40 ≈ 18.4 m
Linja pilota tal-katodu NMP b'5 m/min għalhekk teħtieġ bejn wieħed u ieħor forn ta '18-20 m b'kontroll tat-temperatura f'żoni u rkupru ta' l-egżost tas-solvent. Is-slurries ibbażati fuq l-ilma huma differenti: is-sħana moħbija tal-ilma hija madwar 2.3 × dik tal-NMP, iżda l-ilma jista 'jiġi mneħħi f'temperaturi aktar baxxi b'veloċità tal-arja konvettiva ogħla. Il-linji ta' l-ilma tipikament jeħtieġu fluss ta' 20–35 g/m²·min u konsegwentement fran simili jew itwal.
Tabella ta' Referenza tat-Tnixxif (valuri tipiċi għal linja pilota ta' 5 m/min)
| Sistema tad-demel likwidu | Tagħbija Niexfa (g/m²) | Solidi (%) | Tagħbija tas-Solvent (g/m²) | Fluss Prattiku (g/m²·min) | Tul Stima tal-Forn (m) |
|---|---|---|---|---|---|
| NMC katodu / NMP | 180 | 55 | 147 | 40 | ≈18 |
| LFP katodu / NMP | 200 | 60 | 133 | 40 | ≈17 |
| Anodu tal-grafita / ilma | 120 | 48 | 130 | 28 | ≈23 |
| NMC katodu / ilma | 150 | 50 | 150 | 28 | ≈27 |
It-tqassim f'żoni tal-forn huwa importanti daqs it-tul. Minimu ta’ żewġ żoni huwa standard: żona ta’ dħul b’temperatura aktar baxxa (50–80 grad) li tneħħi s-solvent bil-mod biex tevita t-tqaxxir u l-folji tal-wiċċ, u żona ta’ temperatura għolja (110–150 grad għall-ilma, 140–200 grad għall-NMP) li tlesti t-tnixxif. It-tqaxxir taż-żona tad-dħul-fejn il-wiċċ ta' fuq jinxef u jissiġilla qabel ma joħroġ is-solvent ta' taħt-huwa d-difett klassiku li forn b'żona waħda jipproduċi b'veloċità pilota.
Tagħrif dwar l-Inġinerija:
Qabel ma tordna forn, agħmel il-kalkolu tal-bilanċ tal-massa bir-riċetta attwali tiegħek u l-veloċità mmirata. L-iżball tal-iscale-up l-aktar komuni li naraw fl-offerti tat-tagħmir huwa forn speċifikat għat-temperatura tat-tnixxif tal-laboratorju aktar milli l-fluss tas-solvent tal-produzzjoni. Forn ta' daqs żgħir iġġiegħel tnaqqis fil-veloċità li jikkanċella l-iskop kollu tal-linja pilota. It-tim tal-inġinerija ta 'TOB New Energy iwettaq dan il-kalkolu għal kull kwotazzjoni tal-linja tal-kisi pilota, billi juża t-tagħbija niexfa tal-klijent, il-kontenut ta' solidi u l-veloċità tal-linja fil-mira.
Isfida 4: Immaniġġjar tal-Web u Kontroll tat-Tensjoni fuq Skala
Il-kisi tal-laboratorju jimmaniġġja folja tal-fojl bl-idejn. Il-kisja tal-pilota tmexxi web kontinwa f'tensjoni, u l-fiżika tinbidel kompletament.
- Uniformità tat-tensjoni.Il-fojl tar-ram u l-aluminju jiġġebbed elastikament. Tensjoni irregolari madwar il-wisa 'tal-web tipproduċi tikmix, bagginess, u wandering laterali (żbalji ta' traċċar tal-web) li jbiddlu l-pożizzjoni tal-kisi relattiva għat-tarf tal-fojl. Il-piloti jeħtieġu kontroll tat-tensjoni fi ħdan ± 2 % fiż-żoni ta' tkebbib, kisi, tnixxif u rewind, ġeneralment permezz ta' rollijiet taż-żeffien ikkontrollati minn ċelluli tat-tagħbija.
- Difetti tal-fojl u tqandil tal-isplice.Irkiekel pilota huma spliced. Splice ġestit ħażin jista 'jirdoppja l-ħxuna lokali u joħloq vojt tal-kisi jew waqfa tal-web. L-iskoperta awtomatika tal-isplice u l-lift tal-kisi tar-ras fuq il-passaġġ tal-isplice hija karatteristika pilota standard.
- Tensjoni taż-żona tat-tnixxif.Hekk kif il-web tgħaddi mill-forn, l-evaporazzjoni tas-solvent u t-tisħin jibdlu l-modulu tal-web u l-kontenut ta 'umdità, li jbiddel it-tensjoni. Fran tal-web li jżomm f'wiċċ l-ilma u nixxiefa bil-floating tal-arja jiddiżakkoppjaw it-tensjoni tal-forn mit-tensjoni tal-proċess; fran b'sostenn bil-romblu għandhom ikunu rranġati għall-espansjoni tal-web.
Xejn minn dawn ma jidher f'laboratorju. Jidhru fuq l-ewwel 100 m ta' ġirja pilota, u jammontaw għal sehem kbir mid-difetti "mhux spjegati" fir-rapporti tal-iscale-up.
Sfida 5: Uniformità Inline u Kontroll tal-Massa taż-Żona
Il-laboratorju jkejjel kampjun miksi b'mikrometru wara t-tnixxif. Linja pilota trid tkejjel il-kisja waqt li taħdem, kull metru, u tikkoreġi l-proċess f'ħin reali.

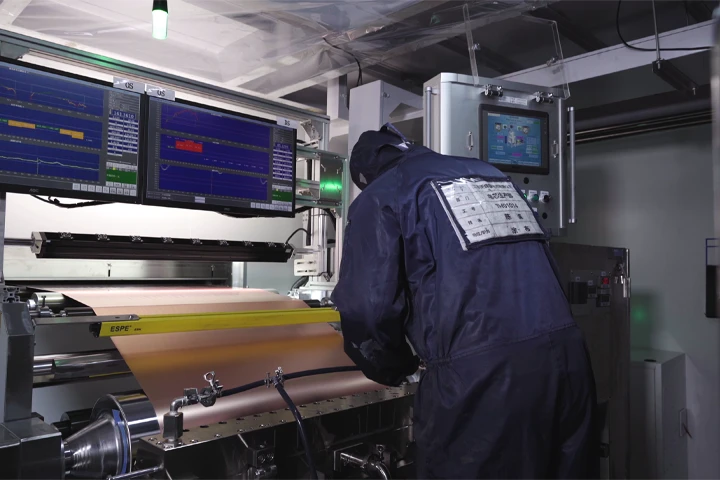

Strumenti ta' kejl tal-piż taż-żona inline-X-ray jew sistemi ta' trażmissjoni beta-jkejlu l-massa tal-fojl miksi għal kull unità ta' erja kontinwament tul il-wisa' tal-web. Is-sinjali jalimentaw ċirku magħluq li jaġġusta r-rata tal-fluss tad-die tal-islott jew il-veloċità tal-web biex iżżomm it-tagħbija fil-mira fi ħdan ± 1 %.
Mingħajr dan il-linja, id-dejta pilota hija post-mortem. Drift tal-ħxuna li jibda fil-bidu tar-rukkell jiġi skopert fit-tarf tar-rukkell, u r-rukkell kollu huwa jew skrappjat jew aċċettat b'uniformità mhux magħrufa. B'kontroll b'ċirku magħluq, id-drift jiġi kkoreġut fi ftit sekondi, u r-reġistru tad-dejta jiddokumenta x'ġara u meta.
Din hija l-akbar differenza waħda fil-kwalità tad-dejta bejn kisi tal-laboratorju u kisi pilota, u taffettwa direttament jekk iċ-ċelloli mibnija minn elettrodi pilota humiex komparabbli maċ-ċelloli tal-laboratorju.
A vs B: Transfer Coater vs Slot Die għal Skala Pilota-Up
Żewġ pjattaformi tal-kisi jiddominaw l-akkwist pilota, u l-għażla tbiddel kollox downstream.
| Kapaċità | Trasferiment Coater (gravure/romblu) | Magni tal-Kisi tal-Islott Die |
|---|---|---|
| Kontroll tal-ħxuna tal-film | Indiretta-tiddependi fuq id-distakk tar-roll, il-proporzjon tal-veloċità tar-roll, il-volum tal-kanal | Dirett-settjat bir-rata tal-fluss tal-pompa u l-veloċità tal-web |
| Kisi intermittenti | It-trasferiment limitat-roll lift iħalli truf imċappsa | Eċċellenti-die lip jiftaħ/jagħlaq fuq kmand |
| Uniformità tal-kisi fil-wisa ' | Sensittivi għall-ilbies tar-rombli u l-angolu tal-wrap | Iddeterminat minn die lip straightness u shim |
| Espożizzjoni tar-rata ta' shear | Għoli fil nip roll, varjabbli | Ikkontrollat u prevedibbli fuq ix-xoffa tad-die |
| Sistema magħluqa b'ħafna solventi | Miftuħa għall-atmosfera | Magħluq-inaqqas l-evaporazzjoni tas-solvent u t-tnixxif |
| Bidla għal kimika ġdida | Moderat | Riprogrammar veloċi-rata tal-fluss, bidla mekkanika minima |
| Spiża kapitali relattiva | T'isfel | Ogħla |
| L-aħjar tajbin fuq skala pilota | Slurries ta' l-anodi, xogħol esploratorju bi prezz baxx | Kisi rappreżentattiv tal-produzzjoni tal-katodu u l-anodu |
Ir-regola prattika: trasferiment coater jipprova l-kimika; slot die jipprova l-proċess. Jekk l-għan tal-linja pilota huwa li tiġġenera data rappreżentattiva tal-produzzjoni-tagħbija taż-żona, uniformità, u mudelli intermittenti li jaqblu mal-gigafactory futura-l-islot die hija l-pjattaforma korretta. Acoater tat-trasferiment tal-batterija għall-validazzjoni tad-demel likwidu fuq skala pilota tibqa' utli għall-iskrinjar tal-materjal fi stadju bikri, iżda ma tistax tirriproduċi l-imġieba tas-sistema magħluqa, imkejla minn qabel tal-kisi tal-produzzjoni.
Kapaċità vs Veloċità tal-Kisi: L-Istimatur Sempliċi
It-timijiet tal-akkwist jistaqsu l-ewwel mistoqsija waħda: kemm tipproduċi din il-linja? It-tweġiba tibda b'formula ta' tliet termini:
C (m²/h)=W_web (m) × v (m/min) × 60 × uptime
Fejn W_web hija l-wisa 'tal-web miksija, v hija l-veloċità tal-linja, u l-uptime jgħodd għat-twaħħil, it-tindif u l-bidla.
Għal web pilota ta' 300 mm b'5 m/min bi 80 % uptime:
C = 0.3 × 5 × 60 × 0.8 = 72 m²/h
Biex tikkonverti għall-output taċ-ċellula, jaqsam bl-erja tal-elettrodu għal kull ċellula. Elettrodu ta' borża ta' 20 Ah f'0.1 m² għal kull naħa miksija jagħti bejn wieħed u ieħor 720 naħa miksija fis-siegħa minn dik il-linja-qabel ma jitnaqqsu d-difetti tal-kisi u t-tirqim. Il-formula tesponi l-kummerċ: l-irduppjar tal-veloċità tal-linja tirdoppja l-output taż-żona iżda timmultiplika t-tagħbija tat-tnixxif u r-rata ta 'shear, u huwa għalhekk li l-kalkolu tal-forn u l-mira tal-veloċità għandhom jiġu solvuti flimkien, mhux b'mod sekwenzjali.
FAQ: Skala tal-Kisi tal-Batterija
Għaliex ir-riċetta tiegħi tal-kisi tal-laboratorju tfalli fuq il-linja pilota?
Kważi dejjem minħabba r-rata ta 'shear u d-differenzi tat-tnixxif. Il-kisi tal-laboratorju jaħdem f'10–100 s⁻¹; die tal-produzzjoni taħdem f'1,000–3,000 s⁻¹, li tbiddel il-viskożità effettiva. U l-ħinijiet tat-tnixxif tal-laboratorju ta 'minuti ma jiskalawx għal web li tiċċaqlaq. Ivvalida mill-ġdid il-kurva tal-fluss u mexxi l-bilanċ tal-massa tal-forn qabel l-iskala.
Jista 'kisi ta' trasferiment jagħmel kisi intermittenti?
Biss b'limitazzjonijiet. Ir-roll tat-trasferiment jista 'jitneħħa, iżda s-soluzzjoni tal-kisi tixarrab it-tarf tar-roll, u tipproduċi transizzjonijiet ta' bidu/waqfien smeared. Slot die kisi b'pompa servo-sinkronizzata u back-roll vacuum groove hija s-soluzzjoni ta 'grad ta' produzzjoni għal mudelli intermittenti nodfa.
Kif nikkalkula t-tul tal-forn tat-tnixxif għall-kisi tiegħi?
Uża L_oven=(m_solv × v) / q, fejn m_solv hija tagħbija erja tas-solvent (g/m²), v hija veloċità tal-linja (m/min), u q hija fluss prattiku tat-tnixxif (g/m²·min). Għal katodu NMC/NMP b'5 m/min, dan jagħti bejn wieħed u ieħor 18 m ta' forn.
X'inhi d-differenza fil-kontroll tal-piż taż-żona bejn il-laboratorju u l-kisi pilota?
Il-kisi tal-laboratorju jitkejjel offline wara t-tnixxif. Il-kisi tal-pilota juża gauges X-ray jew beta inline b'rispons f'ċirku magħluq li jżomm it-tagħbija f'±1 % f'ħin reali. Dik il-linja hija d-differenza bejn id-dejta post-mortem u d-dejta tal-proċess.
Liema veloċità tal-linja għandha timmira linja pilota tal-kisi?
Għandu jaqbel mar-reġim ta 'shear u tnixxif tal-linja ta' produzzjoni maħsuba, mhux l-aktar mgħaġġel li l-laboratorju jista 'jmexxi. Mira pilota komuni hija 3–10 m/min b'wisa' tal-web ta' 200–500 mm-veloċi biżżejjed biex tirriproduċi t-tnixxif tal-produzzjoni u l-kundizzjonijiet ta' shear, bil-mod biżżejjed biex l-immaniġġjar tas-solvent jinżamm maniġġabbli.
Lest biex Tivvalida l-Proċess Tiegħek fuq Skala Pilota?
Linja pilota tal-kisi li tirriproduċi l-kundizzjonijiet tal-shear, tat-tnixxif u tal-metroloġija tal-produzzjoni tbiddel l-iskala minn ipoteżi f'kalkolu tal-inġinerija. Bħala manifattur turnkey sors dirett, TOB New Energy jipprovdi magni tal-kisi tal-islots pilota, transfer coaters, fran tat-tnixxif b'ħafna żoni, u inline gauging-inġinerija flimkien sabiex il-bilanċ tal-massa jagħlaq qabel il-vapuri tal-linja. Ibgħat il-formulazzjoni tad-demel likwidu, it-tagħbija niexfa, u l-veloċità mmirata lit-tim tal-inġinerija għal tqassim tal-linja komplut u kwotazzjoni diretta mill-fabbrika.
Referenza teknika miġbura mill-grupp ta 'inġinerija tal-proċess tal-Enerġija Ġdida TOB minn installazzjonijiet pilota ta' linji ta 'kisi f'diversi kimiċi u formati ta' ċelluli. Għal reviżjoni tal-bilanċ tal-massa tal-iskala tal-kisi fuq ir-riċetta speċifika tiegħek, qabbad ma 'Dr Dany Huang fuq LinkedIn jew ibgħat l-ispeċifikazzjoni tal-kisi tiegħek lill-iskrivanija tal-inġinerija ta' Xiamen.
