4680 Linja ta 'Assemblaġġ ta' Batteriji Ċilindriċi: Proċessi Ewlenin u Rekwiżiti ta 'Tagħmir

Awtur: PhD. Dany Huang
CEO & Mexxej R&D, TOB Enerġija Ġdida

PhD. Dany Huang

Mexxej tal-GM / R&D · CEO ta' TOB New Energy

Inġinier Anzjan Nazzjonali
Inventur · Perit tas-Sistemi tal-Manifattura tal-Batterija · Espert Avvanzat tat-Teknoloġija tal-Batterija

Kuntatt ma' Dr Huang

Ⅰ. Introduzzjoni għal Linji ta 'Assemblaġġ ta' Batteriji Ċilindriċi 4680

F'dawn l-aħħar snin, l-iżvilupp ta 'batteriji ċilindriċi ta'-format kbir sar wieħed mill-aktar xejriet importanti fil-manifattura taċ-ċelloli tal-litju-jone. Fost dawn il-formati l-ġodda, iċ-ċellula ċilindrika 4680 ġibdet attenzjoni sinifikanti minħabba li tirrappreżenta bidla kbira minn disinji tradizzjonali 18650 u 21700 lejn densità ogħla ta 'enerġija, kapaċità ta' enerġija ogħla, u produzzjoni fuq skala kbira aktar effiċjenti -. L-introduzzjoni ta 'dan il-format mhux biss bidlet id-disinn taċ-ċelluli, iżda wkoll ħolqot rekwiżiti ġodda għall-intierlinja ta 'assemblaġġ, inkluż l-istralċ, l-iwweldjar, il-mili ta' l-elettroliti, is-siġillar, il-formazzjoni u l-ittestjar.Bħala riżultat, il-manifatturi li qed jippjanaw li jibnu fabbrika ta 'ċelluli ċilindriċi moderna għandhom jevalwaw bir-reqqa kif il-proċess ta' assemblaġġ huwa differenti minn ġenerazzjonijiet preċedenti u x'tip ta 'tagħmir huwa meħtieġ biex tiġi żgurata produzzjoni stabbli.

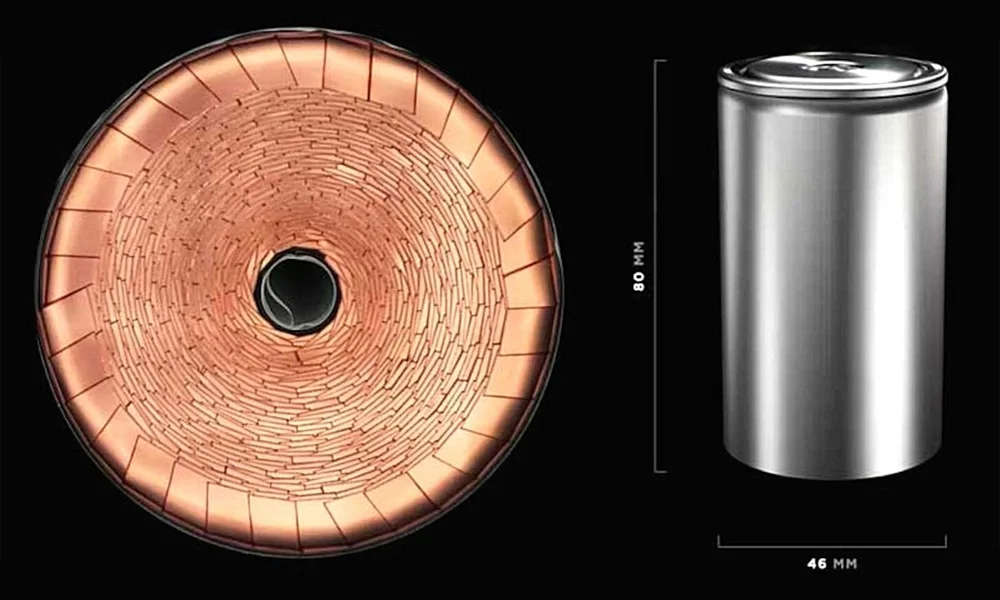

Id-denominazzjoni "4680" tirreferi għal ċellula ċilindrika b'dijametru ta' madwar 46 mm u għoli ta' madwar 80 mm. Meta mqabbel mal-format 21700 użat ħafna, il-volum ta 'ċellula 4680 huwa bosta drabi akbar, li jippermetti li ċellola waħda taħżen aktar enerġija u tnaqqas in-numru ta' ċelloli meħtieġa f'pakkett ta 'batteriji. Inqas ċelluli jfisser inqas konnessjonijiet, reżistenza interna aktar baxxa, u assemblaġġ simplifikat tal-pakkett. Madankollu, iż-żieda fid-daqs taċ-ċellula wkoll tagħmel il-proċess tal-manifattura aktar kumpless. Elettrodi akbar għandhom ikunu miksija b'tagħbija ogħla, il-proċess tal-istralċ għandu jżomm allinjament preċiż fuq tul itwal, u l-iwweldjar għandu jimmaniġġja mogħdijiet ta 'kurrent ogħla. Dawn il-fatturi jagħmlu d-disinn ta 'linja ta' assemblaġġ ta 'batterija ċilindrika 4680 differenti b'mod sinifikanti minn linji ta' produzzjoni ta 'ċelluli ċilindriċi konvenzjonali.

Bidla oħra importanti introdotta mid-disinn 4680 hija l-użu ta' strutturi ta' elettrodi ta' tabless jew kontinwi-tab. F'ċelloli ċilindriċi tradizzjonali, it-tabs tal-kollettur tal-kurrent huma wweldjati f'pożizzjonijiet speċifiċi fuq l-elettrodu, u l-kurrent jgħaddi minn dawn il-punti ta 'kuntatt limitati. Fl-arkitettura 4680, il-kollettur tal-kurrent huwa ddisinjat biex jippermetti li l-kurrent jgħaddi tul it-tarf kollu tal-elettrodu, inaqqas ir-reżistenza u jtejjeb id-dissipazzjoni tas-sħana. Filwaqt li dan id-disinn itejjeb il-prestazzjoni tal-batterija, iżid ukoll id-diffikultà tal-proċess tal-assemblaġġ. Il-magna tal-istralċ għandha żżomm tensjoni estremament stabbli biex iżżomm it-truf tal-elettrodu allinjati, u l-proċess tal-iwweldjar għandu jiżgura konnessjoni elettrika uniformi tul żona ta 'kuntatt ferm akbar. Minħabba dawn ir-rekwiżiti, il-linja tal-assemblaġġ trid tuża awtomazzjoni aktar avvanzata u tagħmir ta'-preċiżjoni ogħla minn formati ċilindriċi eqdem.

Mill-perspettiva tal-manifattura, il-bidla għal 4680 ċellula mhix biss bidla fid-daqs tal-prodott iżda wkoll bidla fil-filosofija tal-produzzjoni. Fabbriki tradizzjonali taċ-ċelluli ċilindriċi spiss kienu jiddependu fuq tagħmir relattivament modulari, fejn kull pass tal-proċess jista 'jiġi aġġustat b'mod indipendenti. B'kuntrast, linji ta 'produzzjoni moderni 4680 huma ġeneralment iddisinjati bħala sistemi integrati ħafna, fejn il-kisi, il-kalandrar, it-tqattigħ, l-istralċ, l-assemblaġġ u l-formazzjoni għandhom jiġu ottimizzati flimkien. Din l-integrazzjoni hija meħtieġa minħabba li d-daqs akbar taċ-ċellula jagħmel il-proċess aktar sensittiv għall-varjazzjoni. Devjazzjonijiet żgħar fil-ħxuna tal-elettrodu, l-allinjament, jew il-kwalità tal-iwweldjar jista 'jkollhom impatt ferm akbar fuq il-prestazzjoni milli f'ċelloli iżgħar. Għal din ir-raġuni, kumpaniji li qed jiżviluppaw proġetti ġodda ta 'batteriji ċilindriċi ħafna drabi jippreferu li jibnu kompletlinja tal-assemblaġġ tal-batterijab'kontroll tal-proċess koordinat minflok ma jixtru magni individwali separatament.

L-istadju tal-assemblaġġ huwa partikolarment kritiku minħabba li jgħaqqad il-proċessi kollha tal-elettrodu upstream b'attivazzjoni elettrokimika downstream. Anki jekk il-kisi u l-kalandrar huma kkontrollati tajjeb, assemblaġġ fqir jista 'jwassal għal reżistenza interna għolja, tnixxija ta' elettrolit, jew deformazzjoni mekkanika taċ-ċellula. F'formati ċilindriċi kbar, l-istress mekkaniku waqt l-istralċ u l-inserzjoni huwa ogħla, u l-ammont ta 'elettrolit meħtieġ huwa ħafna akbar milli f'ċelloli iżgħar. Dan ifisser li s-sistema tal-mili għandha tipprovdi kapaċità ta 'vakwu aktar profonda u kontroll tad-dożaġġ aktar preċiż. Bl-istess mod, is-siġillar għandu jiflaħ pressjoni interna ogħla matul iċ-ċikliżmu tal-formazzjoni, li teħtieġ tagħmir ta 'crimping jew siġillar bil-lejżer aktar b'saħħtu. Dawn il-bidliet jagħmlu l-ispeċifikazzjoni tat-tagħmir għal linji ta 'assemblaġġ 4680 eqreb għal dik ta' produzzjoni ta 'ċelluli prismatiċi kbar minn linji ċilindriċi tradizzjonali.

Fattur ieħor li jinfluwenza d-disinn ta 'linja ta' assemblaġġ 4680 huwa l-ħtieġa ta 'flessibilità waqt l-iżvilupp. Ħafna kumpaniji li jaħdmu fuq batteriji ċilindriċi tal--ġenerazzjoni li jmiss għadhom jottimizzaw il-formulazzjoni tal-elettrodu, it-tip ta' separatur, u l-kompożizzjoni tal-elettroliti. Matul dan l-istadju, is-sistema tal-produzzjoni għandha tippermetti aġġustament tal-parametri mingħajr ma tiġi sagrifikata l-istabbiltà. Għal din ir-raġuni,linji pilota-skalaħafna drabi huma mibnija qabellinji ta 'produzzjoni tal-massa sħiħa.Linja pilota-iddisinjata tajjeb tippermetti lill-inġiniera jivverifikaw it-tensjoni tal-istralċ, il-parametri tal-iwweldjar, il-veloċità tal-mili, u l-protokolli ta' formazzjoni taħt kundizzjonijiet realistiċi, u jnaqqas ir-riskju meta jiżdiedu għal fabbriki ta' livell ta' gigawatt-siegħa-. Fil-prattika, dawn is-sistemi pilota huma ġeneralment ikkonfigurati bħala kompatti iżda kompletament funzjonaliLinja ta 'produzzjoni ta' batteriji ċilindriċili tinkludi l-proċessi ewlenin kollha minn roll ta 'elettrodu sa ċellula lesta.

Meta mqabbel mal-manifattura ta 'batterija ċilindrika preċedenti, ir-rekwiżiti ta' tolleranza għal 4680 ċellula huma aktar stretti, u l-konsegwenzi tal-instabilità tal-proċess huma aktar serji. Allinjament ħażin żgħir fl-istadju tal-istralċ jista 'jwassal għal pressjoni irregolari waqt is-siġillar, li tista' tikkawża tnixxija wara l-mili tal-elettroliti. L-iwweldjar inkonsistenti jista' jżid ir-reżistenza u jiġġenera sħana eċċessiva waqt ċikliżmu b'rata għolja-. Vakwu insuffiċjenti waqt il-mili jista' jaqbad il-gass ġewwa ċ-ċellula, u jaffettwa l-ħajja taċ-ċiklu fit-tul-. Minħabba li dawn il-problemi ħafna drabi huma diffiċli biex jinstabu fi stadji bikrija, il-linja tal-assemblaġġ għandha tinkludi passi affidabbli ta 'spezzjoni u ttestjar biex tiżgura li kull ċellula tissodisfa l-ispeċifikazzjoni tad-disinn qabel il-formazzjoni.

L-għan ta 'dan l-artikolu huwa li jipprovdi spjegazzjoni teknika dettaljata tal-linja tal-assemblaġġ tal-batterija ċilindrika 4680, li tiffoka fuq il-proċessi ewlenin u r-rekwiżiti tat-tagħmir għal kull pass. Minflok sempliċement telenka l-magni, id-diskussjoni se tanalizza l-loġika tal-inġinerija wara l-fluss tal-proċess, tispjega għaliex ċerti speċifikazzjonijiet tat-tagħmir huma meħtieġa, u tiddeskrivi kif il-linji pilota huma differenti minn linji ta 'produzzjoni sħaħ. Il-fehim ta 'dawn il-fatturi huwa essenzjali għall-manifatturi tal-batteriji, l-istituti ta' riċerka u l-inġiniera tat-tagħmir li jippjanaw li jiżviluppaw jew jaġġornaw il-kapaċità tal-manifattura taċ-ċelluli ċilindriċi fis-snin li ġejjin.

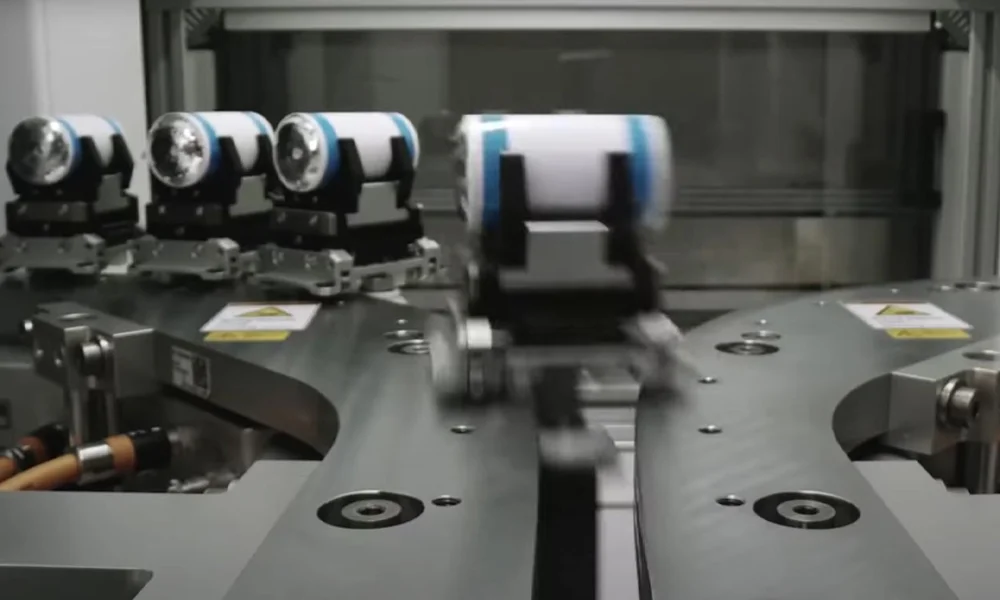

Ⅱ. Fluss ta 'Proċess Ġenerali ta' Linja ta 'Assemblaġġ ta' Batteriji Ċilindriċi 4680

Wara li tifhem għaliex il-format 4680 jintroduċi sfidi ġodda tal-manifattura, il-pass li jmiss huwa li teżamina l-fluss ġenerali tal-assemblaġġ ta 'tip tipiku.4680 linja ta 'produzzjoni ta' batteriji ċilindriċi. Għalkemm is-sekwenza bażika tal-operazzjonijiet hija simili għal dik użata għal ċelloli ċilindriċi iżgħar, id-daqs tal-elettrodu akbar, tagħbija ogħla, u d-disinn tal-kollettur tal-kurrent tabless jeħtieġu kontroll aktar strett f'kull stadju. Fil-prattika, il-linja tal-assemblaġġ għandha tiżgura li l-eżattezza mekkanika, il-kwalità tal-konnessjoni elettrika u d-distribuzzjoni tal-elettroliti jibqgħu stabbli fuq medda twila ta 'produzzjoni. Għal din ir-raġuni, linji moderni ta 'assemblaġġ 4680 huma ddisinjati bħala sistemi kkoordinati ħafna li fihom kull pass tal-proċess jitqabbel mar-rekwiżiti ta' dak li jmiss.

Linja kompluta ta 'assemblaġġ ta' ċelluli ċilindriċi normalment tibda wara li r-rombli ta 'l-elettrodu jkunu ġew miksija, imnixxfa, kalandrat, u qasma sal-wisa' meħtieġ. F'dan il-punt, ir-rombli tal-katodu u tal-anodu jiġu trasferiti għas-sezzjoni tal-istralċ, fejn l-elettrodu u s-separatur huma kkombinati fi struttura tal-ġelatina-roll. Għal 4680 ċellula, it-tul tal-istrixxa tal-elettrodu huwa sinifikament itwal minn 21700 ċellula, li jagħmel il-proċess tal-istralċ aktar sensittiv għall-varjazzjoni tat-tensjoni u l-iżball tal-allinjament. Anke devjazzjoni żgħira fil-bidu tar-roll tista 'takkumula fuq it-tul sħiħ tal-elettrodu, li tirriżulta fi truf irregolari jew stress intern. Minħabba dan, is-sistema ta 'l-istralċ għandha żżomm tensjoni kostanti, traċċar preċiż tat-tarf, u veloċità stabbli ta' tmigħ tas-separatur matul l-operazzjoni kollha.

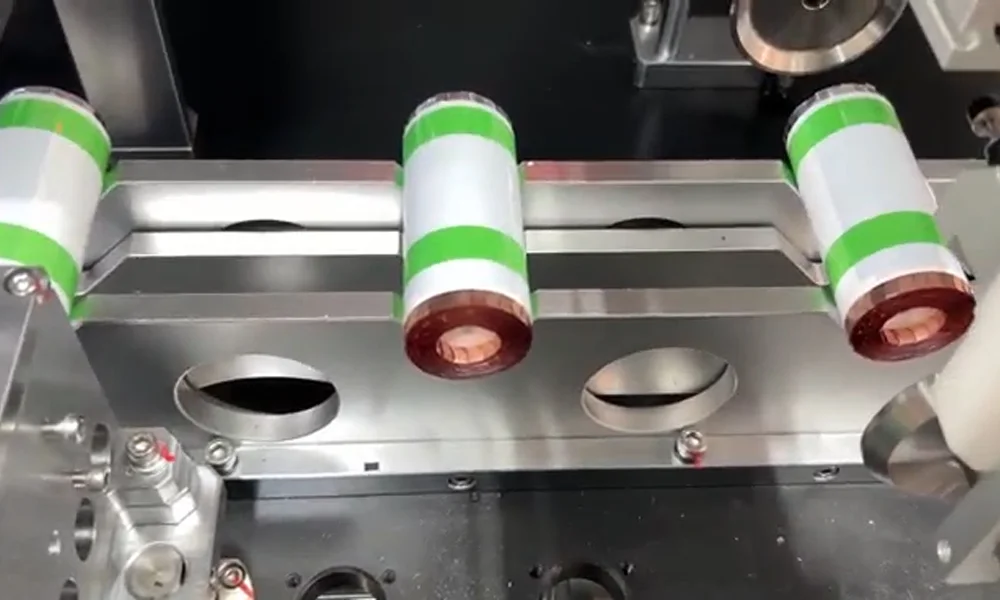

Ladarba r-roll tal-ġelatina jiġi ffurmat, jiddaħħal fil-bott ċilindriku. Id-dijametru akbar taċ-ċellula 4680 ifisser li l-forza ta 'inserzjoni hija ogħla, u r-riskju li ssir ħsara lis-separatur jew il-kisi huwa akbar. It-tagħmir għandu għalhekk jikkontrolla kemm il-veloċità tal-inserzjoni kif ukoll l-eżattezza tal-pożizzjonament biex tevita li tobrox il-wiċċ tal-elettrodu. Barra minn hekk, l-ispazju intern taċ-ċellula għandu jibqa 'uniformi sabiex l-elettrolit ikun jista' aktar tard jippenetra b'mod uniformi. Jekk l-istralċ ikun issikkat wisq jew allinjat ħażin, il-mili tal-elettroliti jista 'jsir diffiċli, li jwassal għal tixrib mhux komplut u prestazzjoni elettrokimika fqira.

Wara l-inserzjoni, il-pass kritiku li jmiss huwa l-konnessjoni elettrika bejn l-elettrodu u t-terminali taċ-ċelluli. F'ċelloli ċilindriċi tradizzjonali, it-tabs huma wweldjati mal-għatu jew jistgħu f'punti speċifiċi. Fid-disinn 4680, l-istruttura tabless teħtieġ iwweldjar tul żona ta 'kuntatt ferm akbar. Dan iżid id-domanda fuq is-sistema tal-iwweldjar, li għandha tipprovdi input ta 'enerġija konsistenti mingħajr sħana żejda tal-kollettur kurrenti. Skont id-disinn taċ-ċellula, jistgħu jintużaw iwweldjar bil-lejżer, iwweldjar ultrasoniku jew iwweldjar tar-reżistenza. Irrispettivament mill-metodu, it-tagħmir għandu jiżgura reżistenza baxxa ta 'kuntatt u twaħħil mekkaniku qawwi, minħabba li l-kapaċità ogħla taċ-ċellula 4680 tfisser li l-kurrent li jgħaddi mill-konnessjoni waqt iċ-ċarġ u l-iskariku huwa ħafna akbar milli f'formati iżgħar.

Wara l-iwweldjar, iċ-ċellula timxi lejn is-sezzjoni tal-mili tal-elettroliti. Dan l-istadju huwa aktar ta 'sfida għal ċelloli ċilindriċi kbar minħabba li l-volum intern huwa ħafna akbar u l-munzell tal-elettrodi huwa eħxen. Biex tikseb tixrib sħiħ, il-magna tal-mili għandha toħloq vakwu profond ġewwa ċ-ċellula qabel tinjetta l-elettrolit. Il-livell tal-vakwu, il-veloċità tal-mili, u l-ħin tal-wieqfa għandhom kollha jiġu kkontrollati bir-reqqa sabiex il-likwidu jkun jista 'jippenetra l-istruttura kollha tal-elettrodu. Jekk l-arja tibqa 'maqbuda ġewwa l-pori, iċ-ċellula tista' turi reżistenza interna għolja jew ħajja taċ-ċiklu mnaqqsa. Għal din ir-raġuni, ħafna manifatturi jużaw sistemi ta' mili bil-vakwu f'diversi-stadji aktar milli metodi sempliċi ta' injezzjoni, speċjalment meta jiżviluppaw ċelloli ta'-enerġija-densità għolja.

Ladarba l-elettrolit ikun ġie miżjud, iċ-ċellula għandha tkun issiġillata. F'batteriji ċilindriċi, is-siġillar normalment isir permezz ta 'crimping jew iwweldjar bil-lejżer tal-kappa mal-bott. Minħabba li ċ-ċellula 4680 fiha materjal aktar attiv u aktar elettrolit, il-pressjoni interna matul il-formazzjoni tista 'tkun ogħla milli f'ċelloli iżgħar. Dan jeħtieġ forza ta 'siġillar aktar b'saħħitha u kontroll dimensjonali aħjar tal-bott u l-għatu. Jekk il-proċess tas-siġillar ma jkunx stabbli, jista 'jseħħ tnixxija waqt iċ-ċikliżmu tal-formazzjoni, li jista' jagħmel ħsara kemm liċ-ċellula kif ukoll lit-tagħmir. Għalhekk, il-magna tas-siġillar għandha tkun iddisinjata b'riġidità mekkanika għolja u pożizzjonament preċiż biex tiżgura kwalità konsistenti.

Wara s-siġillar, iċ-ċelloli jidħlu fl-istadju tal-formazzjoni u t-tixjiħ. Il-formazzjoni hija l-ewwel proċess ta 'ċarġ-ħatt li jattiva l-materjali ta' l-elettrodu u joħloq l-interfażi ta 'elettroliti solidi fuq il-wiċċ ta' l-anodu. Għal ċelloli ċilindriċi kbar, il-formazzjoni ġeneralment tieħu aktar żmien minħabba li l-ħxuna tal-elettrodu hija akbar u l-elettrolit jeħtieġ aktar ħin biex iqassam kompletament. Is-sistema ta 'formazzjoni għandha tipprovdi kontroll preċiż tal-kurrent u ġestjoni affidabbli tat-temperatura biex tevita sħana żejda. F'ħafna fabbriki moderni, il-formazzjoni u t-tixjiħ isiru bl-użu ta 'sistemi awtomatizzati konnessi direttament mal-linja tal-assemblaġġ, li jiffurmaw sistema ta' formazzjoni ta 'batterija kontinwa li tippermetti li għadd kbir ta' ċelloli jiġu pproċessati simultanjament filwaqt li jinżammu kundizzjonijiet konsistenti.

Wara l-formazzjoni, iċ-ċelloli jiġu ttestjati u magħżula. Il-prestazzjoni elettrika, ir-reżistenza interna, it-tnixxija, u l-eżattezza dimensjonali huma kkontrollati biex jiġi żgurat li ċelloli kwalifikati biss jipproċedu għall-assemblaġġ tal-pakkett. Minħabba li l-kapaċità ta 'ċellula 4680 hija għolja, l-ispiża tar-rifjut ta' prodotti difettużi hija wkoll ogħla, għalhekk l-ispezzjoni għandha tkun affidabbli u ripetibbli. It-tagħmir tal-ittestjar awtomatizzat huwa għalhekk parti essenzjali tal-linja tal-assemblaġġ, speċjalment f'ambjenti pilota u ta 'produzzjoni fejn mijiet jew eluf ta' ċelloli jistgħu jiġu pproċessati kuljum.

Mil-lat ta 'inġinerija, l-iktar karatteristika importanti ta' linja ta 'assemblaġġ ta' batterija ċilindrika 4680 hija li dawn il-passi kollha għandhom joperaw f'bilanċ. Iż-żieda fil-veloċità tal-istralċ mingħajr ma tittejjeb l-istabbiltà tal-iwweldjar tista 'twassal għal rati ta' difetti ogħla. It-titjib tal-eżattezza tal-mili mingħajr il-kontroll tal-kwalità tas-siġillar xorta jista 'jirriżulta fi tnixxija waqt il-formazzjoni. Għal din ir-raġuni, fabbriki moderni normalment jiddisinjaw is-sezzjoni tal-assemblaġġ bħala parti minn soluzzjoni ta 'manifattura kompluta aktar milli bħala magni indipendenti. Meta l-proċess kollu jiġi ppjanat flimkien, isir possibbli li jiġu ottimizzati l-produzzjoni, ir-rendiment u l-prestazzjoni fl-istess ħin.

Fit-taqsimiet li ġejjin, il-passi ewlenin tal-linja tal-assemblaġġ 4680 se jiġu diskussi f'aktar dettall, li jibda bil-proċess tal-istralċ, li huwa wieħed mill-aktar operazzjonijiet teknikament impenjattivi għal ċelluli ċilindriċi ta'-format kbir.

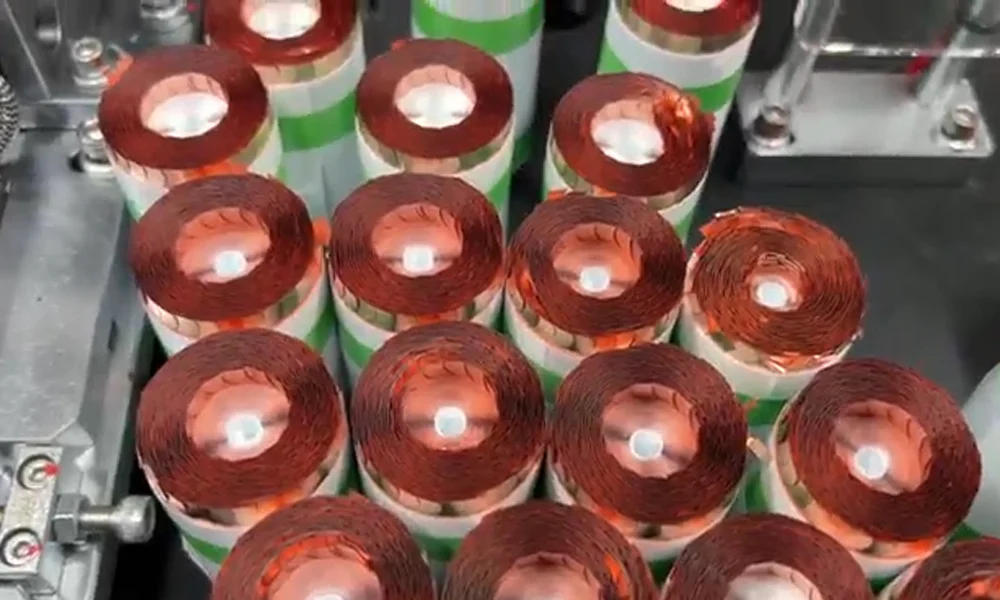

Ⅲ. Proċess ta' Tkebbib għal Ċelloli Ċilindriċi 4680: Rekwiżiti ta' Preċiżjoni għal Elettrodi ta'-Format Kbir

Fost il-passi kollha fil-4680 linja ta 'assemblaġġ ta' batterija ċilindrika, il-proċess tal-istralċ huwa wieħed mill-aktar teknikament eżiġenti. Il-funzjoni ta 'l-istralċ hija li tgħaqqad il-katodu, is-separatur u l-anodu fi struttura ta' roll-roll ikkontrollata sewwa li tidħol ġewwa l-bott ċilindriku filwaqt li żżomm spazjar uniformi u stress mekkaniku stabbli. Għalkemm din l-operazzjoni teżisti fil-formati kollha taċ-ċelluli ċilindriċi, id-daqs ferm akbar taċ-ċellula 4680 jagħmel il-proċess b'mod sinifikanti aktar sensittiv għall-allinjament, it-tensjoni u l-eżattezza dimensjonali. Tagħmir li jaħdem tajjeb għal ċelluli 18650 jew 21700 jista 'ma jipprovdix biżżejjed stabbiltà għall-produzzjoni ta' 4680, u huwa għalhekk li sistemi dedikati tal-istralċ huma ġeneralment meħtieġa.

L-aktar differenza ovvja hija t-tul tal-istrixxa tal-elettrodu. Minħabba li d-dijametru taċ-ċellula 4680 huwa aktar mid-doppju ta 'ċellula 18650, it-tul totali tal-elettrodu miksi użat f'ċellula waħda huwa wkoll ħafna itwal. Matul l-istralċ, din l-istrixxa twila għandha tibqa 'allinjata perfettament mas-separatur matul il-proċess kollu ta' rotazzjoni. Kwalunkwe devjazzjoni żgħira fil-pożizzjoni tat-tarf se takkumula hekk kif ir-roll jikber fid-dijametru, u r-roll tal-ġelatina finali jista 'jsir irregolari. Meta r-roll aktar tard jiddaħħal fil-bott, truf irregolari jistgħu joħolqu punti ta 'stress lokali, u jżidu r-riskju ta' ħsara fis-separatur jew short circuit intern. Biex tevita dan, il-magna tal-istralċ għandha tuża sistemi ta 'traċċar tat-tarf ta'-preċiżjoni għolja u kontroll servo stabbli biex iżżomm l-elettrodu iċċentrat f'kull ħin.

Il-kontroll tat-tensjoni huwa fattur kritiku ieħor. F'ċelloli ċilindriċi żgħar, varjazzjoni moderata tat-tensjoni tista 'ma tikkawżax problemi serji minħabba li t-tul tal-elettrodu huwa qasir. F'ċellula 4680, madankollu, tensjoni eċċessiva tista 'tiġġebbed is-separatur jew tiddeforma l-kisi, filwaqt li tensjoni insuffiċjenti tista' tipproduċi tkebbib maħlul li jnaqqas l-effiċjenza volumetrika. Iż-żewġ sitwazzjonijiet se jaffettwaw id-densità finali tar-roll tal-ġelatina u jistgħu jwasslu għal tixrib fqir tal-elettroliti aktar tard fil-proċess. Magni tal-istralċ moderni għalhekk jużaw kontroll tat-tensjoni tal-linja magħluqa-b'sensors multipli biex jiżguraw li l-forza applikata għall-elettrodu u s-separatur tibqa 'kostanti mill-bidu sat-tmiem tar-roll.

L-introduzzjoni ta' tabless jew disinn kontinwu ta' elettrodu tat-tab-iżżid aktar id-diffikultà tal-proċess tal-istralċ. F'ċelloli ċilindriċi tradizzjonali, it-tabs huma wweldjati f'pożizzjonijiet speċifiċi, u t-truf tal-elettrodu mhumiex meħtieġa li jġorru l-kurrent. Fl-istruttura 4680, il-kollettur tal-kurrent huwa ddisinjat sabiex it-tarf kollu jkun jista 'jmexxi l-kurrent, li jnaqqas ir-reżistenza iżda jfisser ukoll li t-truf iridu jibqgħu perfettament ċatti u bla ħsara. Jekk il-proċess tal-istralċ jikkawża tgħawwiġ jew formazzjoni ta 'burr fit-tarf, il-konnessjoni elettrika waqt l-iwweldjar tista' ssir instabbli. Għal din ir-raġuni, il-magna tal-istralċ għandha mhux biss tikkontrolla t-tensjoni u l-allinjament iżda wkoll timminimizza l-istress mekkaniku fuq it-truf tal-elettrodu.

Sfida oħra relatata mal-format akbar hija ż-żieda fl-inerzja mekkanika waqt l-istralċ. Hekk kif ir-roll tal-ġelatina jikber, il-massa tiegħu ssir ħafna ogħla milli f'ċelloli iżgħar, li tagħmel l-aċċelerazzjoni u d-deċelerazzjoni aktar diffiċli biex jiġu kkontrollati. Bidliet f'daqqa fil-veloċità jistgħu joħolqu vibrazzjoni jew jiżolqu bejn is-saffi, li jwasslu għal spazjar irregolari ġewwa r-roll. Biex jipprevjeni dan, tagħmir ta 'l-istralċ ta' high-end juża servo motors bi profili ta 'moviment bla xkiel u strutturi mekkaniċi riġidi biex iżommu l-istabbiltà anke meta r-roll isir kbir. Dawn il-karatteristiċi tad-disinn huma essenzjali biex tinżamm struttura interna uniformi, li taffettwa direttament il-konsistenza taċ-ċellula lesta.

L-immaniġġjar tas-separatur huwa wkoll aktar impenjattiv fil-produzzjoni 4680. Is-separatur għandu jibqa' ħieles mit-tikmix-u pożizzjonat b'mod korrett fuq il-wisa' sħiħa tal-elettrodu. Minħabba li l-kisja ta 'l-elettrodu hija eħxen f'ċelloli ta'-enerġija għolja, is-separatur jesperjenza pressjoni ogħla waqt l-istralċ, li żżid ir-riskju ta 'tiċrit jekk it-tensjoni ma tkunx ikkontrollata sew. Barra minn hekk, is-sistema ta 'tmigħ tas-separatur għandha tissinkronizza b'mod preċiż mal-veloċità tal-elettrodu biex tevita żbalji ta' sovrapożizzjoni. Kwalunkwe allinjament ħażin bejn is-separatur u l-elettrodu jista 'ma jkunx viżibbli immedjatament iżda jista' jikkawża short circuits interni waqt iċ-ċikliżmu. Għal din ir-raġuni, is-sistema tat-tkebbib u l-gwida tas-separatur hija parti importanti tad-disinn tal-magna tal-istralċ.

Fl-iżvilupp fuq skala pilota-, il-flessibbiltà hija ħafna drabi aktar importanti mill-veloċità massima. L-inġiniera jista 'jkollhom bżonn jittestjaw ħxuna ta' elettrodu differenti, materjali separaturi, jew strutturi ta 'tabless, li jfisser li t-tagħmir tal-istralċ għandu jippermetti aġġustament tal-parametri mingħajr ma tiġi sagrifikata l-preċiżjoni. Il-linji pilota huma għalhekk ġeneralment mgħammra b'kontroll tat-tensjoni programmabbli, mandrini aġġustabbli, u gwidi interkambjabbli sabiex disinji ta 'ċelluli differenti jkunu jistgħu jiġu evalwati fuq l-istess magna. F'ħafna proġetti ta 'riċerka u żvilupp, is-sezzjoni tal-istralċ hija integrata f'linja ta' produzzjoni ta 'batteriji ċilindriċi kompatti sabiex l-imġieba tar-roll tal-ġelatina tkun tista' tiġi ttestjata flimkien ma 'proċessi ta' wweldjar, mili u formazzjoni downstream.

Għall-produzzjoni tal-massa, il-prijorità tinbidel mill-flessibbiltà għall-istabbiltà u l-produzzjoni. Magna tal-istralċ fil-livell ta' produzzjoni-għandha tkun kapaċi topera kontinwament b'varjazzjoni minima bejn iċ-ċelloli. Dan jeħtieġ mhux biss disinn mekkaniku preċiż iżda wkoll awtomazzjoni u monitoraġġ affidabbli. Is-sensuri huma tipikament użati biex jikxfu l-pożizzjoni tat-tarf, it-tensjoni, id-dijametru tar-roll, u l-kundizzjoni tas-separatur f'ħin reali. Jekk xi parametru jiċċaqlaq 'il barra mill-firxa permissibbli, is-sistema tista' tieqaf awtomatikament biex tipprevjeni li ċ-ċelloli difettużi jkomplu permezz tal-linja. Minħabba li l-ispiża ta 'ċellula 4680 hija ogħla minn dik ta' formati iżgħar, il-prevenzjoni ta 'difetti fl-istadju tal-istralċ hija estremament importanti għar-rendiment ġenerali.

Il-proċess tal-istralċ jaffettwa wkoll l-effiċjenza ta 'passi aktar tard, speċjalment il-mili u l-formazzjoni tal-elettroliti. Roll tal-ġelatina mdawwar sewwa u uniformi jippermetti li l-elettrolit jippenetra aktar faċilment u jqassam il-pressjoni b'mod uniformi waqt is-siġillar. B'kuntrast, tkebbib maħlul jew irregolari jista 'joħloq lakuni fejn il-gass jista' jinqabad, u jagħmel il-mili bil-vakwu inqas effettiv. Din hija raġuni waħda għaliex l-inġiniera ħafna drabi jqisu l-istralċ bħala l-pedament tal-proċess kollu tal-assemblaġġ. Jekk l-istruttura interna mhix korretta f'dan l-istadju, isir diffiċli li tikkoreġi l-problema aktar tard.

Fit-taqsima li jmiss, l-enfasi se timxi għall-istadju tal-iwweldjar, fejn l-istruttura tal-elettrodu tabless taċ-ċellula 4680 tintroduċi rekwiżiti ġodda għall-konnessjoni elettrika u l-kontroll termali, u fejn il-kapaċità tat-tagħmir għandha impatt dirett kemm fuq is-sikurezza kif ukoll fuq il-prestazzjoni.

Ⅳ. Proċess ta' Iwweldjar f'Linji ta' Assemblaġġ 4680: Konnessjoni ta' Mejda u Rekwiżiti -Kurrenti Għoli

Wara li jitlestew il-passi tal-istralċ u l-inserzjoni, l-istadju kritiku li jmiss fil-4680 linja ta 'assemblaġġ ta' batterija ċilindrikahuwa l-proċess tal-iwweldjar. Dan il-pass jistabbilixxi l-konnessjoni elettrika bejn il-kolletturi tal-kurrent tal-elettrodu u t-terminali taċ-ċelluli, u l-kwalità tiegħu taffettwa direttament ir-reżistenza interna, il-ġenerazzjoni tas-sħana, u l-affidabbiltà fit-tul-. Għalkemm l-iwweldjar huwa meħtieġ għall-batteriji ċilindriċi kollha, il-format 4680 jintroduċi sfidi ġodda minħabba d-daqs akbar ta 'elettrodu u l-adozzjoni ta' strutturi ta' tabss jew ta' -tab kontinwi. Bħala riżultat, is-sistema tal-iwweldjar użata għal ċelluli tradizzjonali 18650 jew 21700 ħafna drabi mhix biżżejjed, u huma meħtieġa preċiżjoni ogħla, qawwa ogħla u kontroll termali aħjar.

F'ċelloli ċilindriċi konvenzjonali, it-tabs tal-kollettur kurrenti jinsabu f'pożizzjonijiet speċifiċi tul l-elettrodu, u l-iwweldjar isir f'dawn il-punti diskreti. Iż-żona tal-iwweldjar hija relattivament żgħira, u l-mogħdija kurrenti hija limitata għall-post tat-tab. Fid-disinn 4680, it-tarf tal-elettrodu innifsu jiffunzjona bħala l-mogħdija tal-kurrent, li jippermetti li l-kurrent jgħaddi tul iċ-ċirkonferenza kollha tar-roll tal-ġelatina. Dan id-disinn inaqqas ir-reżistenza elettrika u jtejjeb id-dissipazzjoni tas-sħana waqt tħaddim ta 'qawwa għolja-, iżda jfisser ukoll li l-proċess tal-iwweldjar għandu joħloq konnessjoni uniformi u affidabbli fuq żona ferm akbar. Kwalunkwe inkonsistenza fil-weldjatura tista 'żżid ir-reżistenza lokalment, li tista' tikkawża tisħin irregolari waqt iċ-ċarġ u l-iskariku.

Minħabba ż-żona ta 'kuntatt akbar u l-kapaċità tal-kurrent ogħla, l-għażla tat-teknoloġija tal-iwweldjar issir aktar importanti. L-iwweldjar bil-lejżer huwa użat ħafna f'linji ta 'batteriji ċilindriċi moderni minħabba li jipprovdi kontroll preċiż tal-enerġija u jista' jipproduċi ġonot b'saħħithom u nodfa bi stress mekkaniku minimu. Għal 4680 ċelluli, l-iwweldjar bil-lejżer huwa spiss preferut għall-konnessjoni tal-kollettur tal-kurrent mal-għatu jew il-bott, speċjalment meta l-istruttura tabless teħtieġ iwweldjar kontinwu jew b'ħafna punti madwar iċ-ċirkonferenza. Is-sistema tal-lejżer għandha tkun kapaċi żżomm output ta 'enerġija stabbli u pożizzjonament preċiż, peress li devjazzjonijiet żgħar jistgħu jwasslu għal fużjoni mhux kompluta jew tidwib eċċessiv tal-metall.

L-iwweldjar ultrasoniku huwa metodu ieħor li kultant jintuża għall-konnessjonijiet tal-kolletturi tal-kurrent, partikolarment meta fojls irqaq tal-aluminju jew tar-ram iridu jingħaqdu mingħajr sħana eċċessiva. L-iwweldjar ultrasoniku jiddependi fuq vibrazzjoni ta'-frekwenza għolja biex toħloq frizzjoni fl-interface, li tifforma rabta solida mingħajr ma jdub il-materjal. Fil4680 linji ta 'assemblaġġ, l-iwweldjar ultrasoniku jista 'jintuża flimkien ma' l-iwweldjar bil-lejżer, skont id-disinn taċ-ċellula u l-ħxuna tal-materjal. Madankollu, minħabba li t-truf tal-elettrodu f'disinji ta 'tabless jistgħu jkunu eħxen minn tabs tradizzjonali, is-sistema ultrasonika għandu jkollha qawwa suffiċjenti u għodda riġida biex tiżgura twaħħil konsistenti.

L-iwweldjar tar-reżistenza huwa inqas komuni fil-produzzjoni 4680 high-, iżda xorta jista 'jintuża f'linji pilota jew għal punti ta' konnessjoni speċifiċi fejn il-ġeometrija tippermetti kuntatt dirett bejn elettrodi u terminali. Il-limitazzjoni ewlenija tal-iwweldjar tar-reżistenza f'ċelloli ċilindriċi kbar hija d-diffikultà li tikkontrolla d-distribuzzjoni tas-sħana fuq żona wiesgħa. Jekk il-kurrent huwa għoli wisq, il-metall jista 'jiddeforma; jekk tkun baxxa wisq, ir-reżistenza elettrika tal-ġonta tista 'tkun inaċċettabbli. Għal din ir-raġuni, is-sistemi tal-iwweldjar tar-reżistenza użati f'ċelloli ta'-format kbir normalment jeħtieġu kontroll aktar preċiż minn dawk użati għal batteriji iżgħar.

Il-ġestjoni termali waqt l-iwweldjar hija kwistjoni ewlenija għal 4680 ċellula. Minħabba li ż-żona tal-kollettur attwali hija akbar, tista 'tiġi meħtieġa aktar enerġija biex tifforma l-ġonta, li żżid ir-riskju ta' sħana żejda. Sħana eċċessiva tista 'tagħmel ħsara lis-separatur ħdejn it-tarf tar-roll tal-ġelatina jew tiddegrada l-binder fil-kisi. Ladarba sseħħ din il-ħsara, ma tistax tissewwa, u ċ-ċellula tista 'tfalli waqt il-formazzjoni jew iċ-ċikliżmu. Biex jipprevjenu dan, magni moderni tal-iwweldjar jużaw enerġija tal-polz ikkontrollata, mogħdijiet tar-raġġ ottimizzati, u monitoraġġ f'-ħin reali biex jiżguraw li l-input tas-sħana jibqa' f'medda sigura. Xi sistemi jinkludu wkoll tagħmir tat-tkessiħ biex ineħħu s-sħana malajr wara li titlesta l-weldjatura.

Il-preċiżjoni tal-pożizzjonament mekkaniku hija ugwalment importanti. Id-dijametru akbar taċ-ċellula 4680 ifisser li d-distanza bejn it-tarf tal-elettrodu u t-terminal għandha tiġi kkontrollata b'mod preċiż ħafna. Jekk l-allinjament ma jkunx korrett, il-post tal-iwweldjar jista 'ma jikkuntattjax bis-sħiħ lill-kollettur tal-kurrent, li jirriżulta f'reżistenza għolja jew saħħa mekkanika dgħajfa. Għal din ir-raġuni, l-istazzjon tal-iwweldjar ġeneralment jinkludi attrezzaturi ta 'preċiżjoni li jżommu ċ-ċellula f'pożizzjoni fissa filwaqt li r-ras tal-iwweldjar timxi taħt kontroll servo. F'linji ta '-throughput għoli, sistemi ta' spezzjoni awtomatiċi jistgħu jiġu installati wara l-iwweldjar biex jiċċekkjaw il-kwalità tal-ġonta qabel ma ċ-ċellula timxi għall-proċess li jmiss.

Fl-iżvilupp fuq skala pilota-, is-sistema tal-iwweldjar għandha wkoll tipprovdi flessibilità. L-inġiniera jista 'jkollhom bżonn jittestjaw ħxuna ta' elettrodi differenti, materjali tal-kollettur kurrenti, jew konfigurazzjonijiet ta 'tabless, li jfisser li l-parametri tal-iwweldjar għandhom ikunu aġġustabbli fuq firxa wiesgħa. Linja pilota ħafna drabi tinkludi qawwa tal-lejżer programmabbli, mogħdijiet ta 'wweldjar aġġustabbli, u attrezzaturi interkambjabbli sabiex disinji ta' ċelluli differenti jkunu jistgħu jiġu evalwati mingħajr ma tinbidel il-magna kollha. Dawn il-konfigurazzjonijiet pilota huma komunement integrati fi kompletlinja tal-assemblaġġ tal-batterijasabiex l-interazzjoni bejn l-istralċ, l-iwweldjar u l-mili jistgħu jiġu studjati taħt kundizzjonijiet realistiċi.

Fil-produzzjoni tal-massa, il-fokus jinbidel fuq ir-ripetibbiltà u l-istabbiltà fit-tul-. It-tagħmir tal-iwweldjar għandu jaħdem kontinwament b'varjazzjoni minima, peress li anke differenzi żgħar fir-reżistenza tal-weldjatura jistgħu jaffettwaw il-prestazzjoni ta 'ċelluli ta'-format kbir. Sistemi ta 'monitoraġġ awtomatizzati huma għalhekk użati biex jirreġistraw l-enerġija tal-iwweldjar, il-pożizzjoni, u l-ħin għal kull ċellula. Jekk il-valuri mkejla jimxu 'l barra mill-medda aċċettabbli, is-sistema tista' tieqaf awtomatikament biex tevita li ċ-ċelloli difettużi jidħlu fl-istadji tal-mili u tal-formazzjoni. Dan il-livell ta 'kontroll tal-proċess huwa essenzjali għall-manifattura 4680, fejn l-ispiża ta' kull ċellula hija għolja u t-tolleranza għad-difetti hija baxxa ħafna.

Il-kwalità tal-proċess tal-iwweldjar tinfluwenza wkoll is-suċċess ta 'passi aktar tard. Konnessjoni elettrika ħażina tista 'ma tiġix skoperta immedjatament, iżda tista' tikkawża sħana eċċessiva waqt iċ-ċikliżmu tal-formazzjoni, li twassal għal ġenerazzjoni tal-gass jew telf ta 'kapaċità. It-twaħħil mekkaniku dgħajjef jista 'jippermetti li l-konnessjoni tinħall meta ċ-ċellula tespandi ftit waqt l-iċċarġjar. Minħabba li dawn il-problemi ħafna drabi jidhru biss wara li ċ-ċellola tkun immuntata għal kollox, l-iżgurar ta 'kundizzjonijiet stabbli tal-iwweldjar huwa wieħed mill-aktar rekwiżiti importanti fil-linja tal-assemblaġġ kollha.

Fit-taqsima li jmiss, id-diskussjoni se timxi għall-mili u s-siġillar tal-elettroliti, li jsiru aktar diffiċli f'ċelloli ċilindriċi kbar minħabba l-volum intern miżjud u l-ħtieġa għal vakwu aktar profond u forza ta 'siġillar aktar b'saħħitha.

Ⅴ. Mili u Issiġillar tal-Elettrolite f'4680 Ċellola: Kontroll tal-Vakwu, Effiċjenza tat-Tixrib, u Qawwa Strutturali

Wara li jitlesta l-proċess tal-iwweldjar, iċ-ċellula timxi għal wieħed mill-istadji l-aktar sensittivi fil-4680 linja ta 'assemblaġġ ta' batterija ċilindrika: mili u siġillar ta 'elettroliti. Għal ċelloli ċilindriċi ta '-format kbir, dan il-pass huwa ferm aktar diffiċli milli f'batteriji iżgħar minħabba li l-volum intern huwa akbar, il-munzell tal-elettrodi huwa eħxen, u l-ammont ta' elettrolit meħtieġ huwa ħafna ogħla. Jekk il-mili ma jkunx uniformi jew is-siġillar mhuwiex b'saħħtu biżżejjed, iċ-ċellula tista 'turi reżistenza interna għolja, ġenerazzjoni tal-gass, tnixxija, jew tħassir bikri tal-kapaċità waqt il-formazzjoni. Għal din ir-raġuni, id-disinn tat-tagħmir tal-mili u s-siġillar għandu jitqabbel bir-reqqa mal-karatteristiċi tal-istruttura 4680.

F'batteriji ċilindriċi tal-litju-jone, il-mili tal-elettroliti ġeneralment isir taħt vakwu. L-iskop tal-applikazzjoni tal-vakwu huwa li tneħħi l-arja mill-pori tal-elettrodu u s-separatur sabiex l-elettrolit likwidu jkun jista 'jippenetra kompletament fl-istruttura interna. F'4680 ċellula, il-ħxuna tar-roll tal-ġelatina u t-tul tal-elettrodu jagħmluha aktar diffiċli għall-elettrolit biex jilħaq iċ-ċentru tar-roll. Jekk l-arja tibqa 'maqbuda ġewwa, l-elettrolit ma jistax ixarrab kompletament il-materjal attiv, li jżid ir-reżistenza interna u jnaqqas l-utilizzazzjoni tal-kapaċità. Għalhekk, is-sistema tal-mili għandha tkun kapaċi tilħaq livell ta 'vakwu aktar profond minn dak meħtieġ għal formati ċilindriċi iżgħar.

Il-proċess tal-mili tipikament jinkludi diversi stadji. L-ewwel, iċ-ċellula titqiegħed f'kamra ssiġillata fejn jiġi applikat vakwu biex tneħħi l-arja minn ġewwa r-roll tal-ġelatina. Sussegwentement, ammont ikkontrollat ​​ta 'elettrolit jiġi injettat fiċ-ċellula waqt li jinżamm il-vakwu. Wara l-injezzjoni, il-pressjoni tista 'tiġi lura bil-mod għal-livell atmosferiku sabiex l-elettrolit jiġi mbuttat aktar fil-fond fil-pori bid-differenza tal-pressjoni. F'xi każijiet, dan iċ-ċiklu jiġi ripetut diversi drabi biex jiġi żgurat it-tixrib sħiħ. Il-mili tal-vakwu f'diversi -stadji huwa speċjalment importanti għal ċelluli ta '-enerġija 4680 għolja minħabba li l-kisi tal-elettrodu huwa ġeneralment eħxen u aktar dens milli f'disinji tradizzjonali.

Parametru importanti ieħor huwa l-volum tal-mili. Minħabba li l-kapaċità ta 'ċellula 4680 hija kbira, il-kwantità tal-elettroliti għandha tiġi kkontrollata b'mod preċiż ħafna. Ftit wisq elettrolit jista 'jħalli żoni niexfa ġewwa l-elettrodu, filwaqt li wisq elettrolit jista' jżid il-pressjoni interna waqt il-formazzjoni. Iż-żewġ sitwazzjonijiet jistgħu jnaqqsu l-ħajja taċ-ċiklu jew jikkawżaw problemi ta 'sikurezza. Magni tal-mili moderni jużaw pompi tal-kejl ta'-preċiżjoni għolja u sistemi elettroniċi tal-użin biex jiżguraw li kull ċellula tirċievi l-ammont korrett ta' likwidu. Fil-produzzjoni fuq skala pilota-, il-parametri tal-mili spiss jiġu aġġustati ripetutament biex jinstab l-aħjar bilanċ bejn il-veloċità tat-tixrib u l-konsum tal-elettroliti.

Wara l-mili, iċ-ċellula ġeneralment titħalla toqgħod għal ċertu perjodu sabiex l-elettrolit ikun jista 'jqassam indaqs ġewwa r-roll tal-ġelatina. Dan il-ħin wieqfa jista 'jkun itwal għal 4680 ċellula minħabba li l-mogħdija tad-diffużjoni hija itwal. Jekk iċ-ċellula tkun issiġillata malajr wisq, l-elettrolit jista 'ma jilħaqx is-saffi ta' ġewwa, li jwassal għal imġieba elettrokimika irregolari waqt il-formazzjoni. F'xi linji ta 'produzzjoni, il-pass wieqfa huwa integrat fis-sistema tal-mili, filwaqt li f'oħrajn iċ-ċelloli jiġu trasferiti għal żona ta' ħażna separata qabel is-siġillar.

Is-siġillar huwa l-operazzjoni kritika li jmiss. Fil-batteriji ċilindriċi, l-għatu għandu jkun imwaħħal mal-bott b'mod li jipprovdi kemm saħħa mekkanika kif ukoll arja. Għal ċelloli żgħar, il-crimping normalment ikun biżżejjed, iżda għal 4680 ċellula l-pressjoni interna matul il-formazzjoni tista 'tkun ogħla minħabba l-ammont akbar ta' materjal attiv u elettrolit. Dan jeħtieġ forza ta 'siġillar aktar b'saħħitha u kontroll aktar preċiż tad-dimensjonijiet tal-bott. Jekk il-forza tas-siġillar hija baxxa wisq, tista 'sseħħ tnixxija ta' elettrolit. Jekk ikun għoli wisq, l-għatu jew is-siegla jistgħu jiddeformaw, li jistgħu jwasslu wkoll għal tnixxija jew short circuit intern.

Is-siġillar bil-lejżer kultant jintuża flimkien mal-crimping mekkaniku biex tittejjeb l-affidabbiltà. F'dan il-metodu, l-għatu u l-bott huma wweldjati flimkien tul it-tarf, u joħolqu siġill ermetiku li jiflaħ pressjoni ogħla. Il-parametri tal-lejżer għandhom jiġu kkontrollati bir-reqqa biex jiġi evitat is-sħana żejda tal-komponenti interni, speċjalment minħabba li s-separatur huwa qrib iż-żona tas-siġillar f'ċelloli ċilindriċi kbar. Il-magna tas-siġillar għandha wkoll iżżomm pożizzjonament preċiż biex tiżgura li l-weldjatura tkun kontinwa u uniformi madwar iċ-ċirkonferenza kollha.

Għal-linji pilota, is-sistema tal-mili u tas-siġillar għandha tippermetti aġġustament flessibbli ta 'parametri bħal livell tal-vakwu, volum tal-mili, u forza tas-siġillar. L-inġiniera jista 'jkollhom bżonn jittestjaw formulazzjonijiet differenti ta' elettroliti jew strutturi ta 'elettrodi, u l-kundizzjonijiet ottimali tal-mili jistgħu jinbidlu kif xieraq. It-tagħmir pilota huwa għalhekk ġeneralment iddisinjat b'kontroll programmabbli u attrezzaturi aġġustabbli. Dawn is-sistemi ta 'spiss huma integrati f'linja pilota tal-batterija kompatta sabiex l-interazzjoni bejn il-mili, is-siġillar u l-formazzjoni tkun tista' tiġi evalwata qabel ma tiżdied għall-produzzjoni tal-massa.

F'linji ta' produzzjoni ta'-volum għoli, l-isfida ewlenija hija li tinżamm l-istabbiltà fuq perjodi twal ta' tħaddim. Il-magna tal-mili għandha tagħti l-istess volum ta 'elettrolit għal kull ċellula, u l-magna tas-siġillar għandha tapplika l-istess forza u pożizzjoni kull darba. Sistemi ta 'monitoraġġ awtomatiku huma komunement użati biex jiċċekkjaw il-livell tal-vakwu, il-volum tal-injezzjoni, u d-dimensjonijiet tas-siġillar f'ħin reali. Jekk xi parametru jimxi 'l barra mill-medda aċċettabbli, is-sistema tista' tieqaf awtomatikament biex tevita li ċ-ċelloli difettużi jidħlu fl-istadju li jmiss. Minħabba li l-ispiża ta 'ċellula 4680 hija relattivament għolja, il-prevenzjoni tad-difetti fl-istadju tal-mili u s-siġillar hija essenzjali għaż-żamma ta' produzzjoni tajba.

Il-kwalità tal-mili u s-siġillar għandha influwenza qawwija fuq il-proċess ta 'formazzjoni li jsegwi. Ċelloli b'tixrib mhux komplut jistgħu juru mġiba ta 'vultaġġ anormali matul l-ewwel ħlas, filwaqt li ċelloli b'siġillar dgħajjef jistgħu jnixxu meta tiżdied il-pressjoni interna. Għal din ir-raġuni, is-sezzjoni tal-mili u s-siġillar ħafna drabi titqies bħala waħda mill-aktar partijiet kritiċi tal-linja tal-assemblaġġ 4680 kollha, li teħtieġ kemm tagħmir preċiż kif ukoll ottimizzazzjoni bir-reqqa tal-proċess.

Fit-taqsima li jmiss, l-enfasi se timxi lejn il-formazzjoni, ix-xjuħija, u l-ittestjar finali, fejn il-prestazzjoni elettrokimika taċ-ċellula immuntata tiġi vverifikata u fejn batteriji ċilindriċi ta' -format kbir jeħtieġu proċeduri itwal u kkontrollati b'aktar attenzjoni minn ċelloli iżgħar.

Ⅵ. Formazzjoni, Tixjiħ, u Ittestjar f'Linji ta' Assemblaġġ ta' Batteriji 4680: Attivazzjoni ta' Ċiklu twil u Verifika tal-Kwalità

Waramili ta 'elettrolitiu s-siġillar jitlestew, iċ-ċelluli 4680 immuntati jidħlu fl-istadju ta 'formazzjoni, tixjiħ u ttestjar. Din il-parti tal-proċess tal-manifattura ma tbiddilx l-istruttura mekkanika tal-batterija, iżda tiddetermina l-prestazzjoni elettrokimika finali u l-istabbiltà fit-tul - taċ-ċellula. Għal batteriji ċilindriċi ta'-format kbir, il-formazzjoni u t-tixjiħ jeħtieġu aktar ħin, kontroll aktar preċiż, u tagħmir aktar robust milli f'ċelloli ċilindriċi iżgħar. Minħabba li l-kapaċità ta 'ċellula 4680 hija għolja u l-ispiża ta' kull unità hija sinifikanti, is-sistema ta 'formazzjoni għandha tiżgura attivazzjoni konsistenti tal-materjali tal-elettrodu filwaqt li tevita sħana żejda, ġenerazzjoni tal-gass jew ħsara interna.

Il-formazzjoni hija l-ewwel ċiklu kontrollat ​​ta 'ċarġ-ħatt applikat għall-batterija wara l-assemblaġġ. Matul dan il-proċess, iseħħu diversi reazzjonijiet elettrokimiċi importanti. L-iktar waħda kritika hija l-formazzjoni tal-interfażi tal-elettroliti solidi fuq il-wiċċ tal-anodu. Dan is-saff irqiq jinħoloq meta l-elettrolit jirreaġixxi mal-materjal tal-anodu matul l-ewwel ħlas. Interfażi stabbli tipproteġi l-anodu minn aktar dekompożizzjoni tal-elettrolit u tippermetti li l-joni tal-litju jimxu ġewwa u barra mill-elettrodu waqt it-tħaddim normali. Jekk il-proċess ta 'formazzjoni ma jkunx ikkontrollat ​​tajjeb, l-interfażi tista' tkun irregolari jew instabbli, li twassal għal reżistenza interna għolja, telf ta 'kapaċità, jew ħajja taċ-ċiklu fqira.

F'4680 ċellula, il-proċess ta 'formazzjoni normalment jieħu aktar minn 18650 jew 21700 ċellula. Ir-raġuni hija li l-kisi tal-elettrodu huwa eħxen u l-ammont ta 'elettrolit ġewwa ċ-ċellula huwa akbar. Il-joni tal-litju jeħtieġu aktar ħin biex jinfirxu permezz tal-istruttura tal-elettrodu, u l-elettrolit għandu jixxarrab kompletament il-materjal attiv kollu qabel ma r-reazzjonijiet isiru stabbli. Jekk il-kurrent tal-iċċarġjar huwa għoli wisq fil-bidu, jista 'jseħħ sħana żejda lokali, speċjalment ħdejn it-truf tal-elettrodu fejn id-densità tal-kurrent hija l-ogħla. Biex jiġi evitat dan, il-formazzjoni tipikament titwettaq bl-użu ta 'kurrent baxx fl-istadju inizjali, segwit minn żieda gradwali wara li l-istruttura interna ssir stabbli.

Il-kontroll tat-temperatura huwa fattur ewlieni ieħor matul il-formazzjoni. Ir-reazzjonijiet elettrokimiċi jiġġeneraw is-sħana, u l-kapaċità akbar taċ-ċellula 4680 tfisser li aktar sħana tista 'takkumula jekk il-proċess ma jiġix immaniġġjat kif suppost. Temperatura eċċessiva tista 'tikkawża ġenerazzjoni tal-gass, nefħa, jew saħansitra riskji għas-sigurtà. Sistemi moderni ta' formazzjoni għalhekk jinkludu regolazzjoni preċiża tal-kurrent u monitoraġġ tat-temperatura għal kull kanal. F'linji ta 'produzzjoni kbar, eluf ta' ċelloli jistgħu jkunu konnessi mat-tagħmir tal-formazzjoni fl-istess ħin, għalhekk tkessiħ uniformi u kuntatt elettriku affidabbli huma essenzjali biex jinżammu kundizzjonijiet konsistenti.

Wara l-inizjaliformazzjoniċikli, iċ-ċelloli normalment jgħaddu minn perjodu ta 'tixjiħ jew ħażna. Matul ix-xjuħija, iċ-ċelloli jinżammu f'temperatura u vultaġġ ikkontrollati għal ċertu żmien sabiex ir-reazzjonijiet kimiċi interni jkunu jistgħu jistabbilizzaw. Dan il-pass jippermetti li l-elettrolit iqassam kompletament ġewwa l-elettrodu u jagħti ħin biex l-interfażi tal-elettrolit solidu ssir aktar uniformi. F'ċelloli ċilindriċi kbar, it-tixjiħ jista 'jieħu aktar żmien milli f'formati iżgħar minħabba li l-volum intern huwa akbar u l-proċessi ta' diffużjoni huma aktar bil-mod. Għalkemm it-tixjiħ ma jeħtieġx operazzjonijiet mekkaniċi kumplessi, jokkupa ammont kbir ta 'spazju u kapaċità ta' tagħmir, li għandhom jiġu kkunsidrati meta tiddisinja l-linja tal-assemblaġġ.

L-ittestjar isir wara l-formazzjoni u t-tixjiħ biex jiġi vverifikat li kull ċellula tissodisfa l-ispeċifikazzjonijiet meħtieġa. Testijiet tipiċi jinkludu kejl tal-kapaċità, reżistenza interna, spezzjoni ta 'tnixxija, u kontroll dimensjonali. Minħabba li l-enerġija ta 'ċellula 4680 hija għolja, ittestjar mhux preċiż jista' jwassal għal problemi serji aktar tard fl-assemblaġġ tal-pakkett. Pereżempju, ċellula b'reżistenza kemmxejn ogħla tista 'tiġġenera aktar sħana taħt tagħbija, li taffettwa l-prestazzjoni tal-modulu kollu. Għalhekk, linji moderni ta 'assemblaġġ jużaw sistemi ta' ttestjar awtomatizzati li jistgħu jkejlu l-parametri elettriċi bi preċiżjoni għolja u jagħżel iċ-ċelloli skond il-prestazzjoni tagħhom.

Is-sezzjoni tal-formazzjoni u l-ittestjar hija ġeneralment l-akbar parti tal-linja tal-assemblaġġ kollha f'termini ta 'spazju tal-art. Filwaqt li l-istralċ, l-iwweldjar u l-mili huma operazzjonijiet relattivament veloċi, il-formazzjoni teħtieġ ħafna sigħat jew saħansitra ġranet skont il-protokoll. Biex tinżamm l-effiċjenza tal-produzzjoni, il-manifatturi spiss jużaw xtillieri ta 'formazzjoni modulari konnessi ma' sistema ta 'kontroll ċentralizzata. Din il-konfigurazzjoni tippermetti li lottijiet differenti ta 'ċelloli jiġu pproċessati simultanjament filwaqt li jinżammu l-parametri konsistenti. Fi proġetti fuq skala pilota-, it-tagħmir tal-formazzjoni spiss ikun integrat f'sistema ta' formazzjoni ta' batteriji flessibbli li tippermetti lill-inġiniera jimmodifikaw is-settings tal-kurrent, tal-vultaġġ u tat-temperatura għal disinji ta 'ċelluli differenti.

Sfida oħra speċifika għal 4680 ċellula hija l-ħtieġa li jiġi mmaniġġjat kurrent ogħla kemm waqt il-formazzjoni kif ukoll l-ittestjar. Minħabba li l-kapaċità hija kbira, il-kurrent tal-iċċarġjar u l-ħatt għandu jkun ogħla wkoll biex iżżomm il-ħin tal-proċess raġonevoli. Dan jeħtieġ konnessjonijiet elettriċi aktar b'saħħithom, kejbils eħxen, u provvisti ta 'enerġija li kapaċi jwasslu output stabbli fuq perjodi twal. It-tagħmir tal-formazzjoni għandu jinkludi wkoll funzjonijiet ta 'protezzjoni affidabbli biex jipprevjeni ħlas żejjed, skariku eċċessiv jew short circuit. Dawn ir-rekwiżiti jagħmlu s-sistema ta 'formazzjoni għal ċelloli ċilindriċi kbar aktar simili għal dik użata fil-produzzjoni tal-batteriji priżmatiċi jew tal-borża milli għal linji ċilindriċi żgħar tradizzjonali.

L-awtomazzjoni għandha rwol importanti f'dan l-istadju. Iċ-ċelloli huma ġeneralment trasferiti awtomatikament mill-magna tas-siġillar għall-ixkafef tal-formazzjoni, u wara l-ittestjar huma magħżula fi gradi differenti skont il-prestazzjoni. L-immaniġġjar awtomatiku jnaqqas ir-riskju ta 'ħsara mekkanika u jtejjeb it-traċċabilità, peress li kull ċellula tista' tiġi ssorveljata matul il-proċess kollu. F'fabbriki moderni, id-dejta mill-istadju tal-formazzjoni u l-ittestjar hija maħżuna f'database sabiex il-prestazzjoni ta 'kull ċellula tkun tista' tiġi rintraċċata lura għall-parametri tal-produzzjoni użati waqt l-assemblaġġ.

Minħabba li l-formazzjoni, ix-xjuħija u l-ittestjar jiddeterminaw il-kwalità finali tal-batterija, dan l-istadju għandu jkun iddisinjat flimkien mal-proċessi ta 'assemblaġġ upstream. Jekk l-istralċ, l-iwweldjar jew il-mili ma jkunux stabbli, is-sistema ta 'formazzjoni se tiskopri mġiba anormali, iżda l-korrezzjoni tal-problema f'dan il-punt hija għalja. Għal din ir-raġuni, l-inġiniera ġeneralment jiddisinjaw is-sezzjoni tal-formazzjoni bħala parti mis-soluzzjoni sħiħa tal-assemblaġġ aktar milli bħala sistema indipendenti. Huwa biss meta l-passi kollha jkunu mqabbla b'mod korrett li l-linja ta 'produzzjoni tista' tikseb kemm rendiment għoli kif ukoll prestazzjoni konsistenti.

Fit-taqsima li jmiss u l-aħħar, id-diskussjoni se tiġbor fil-qosor il-konfigurazzjoni tat-tagħmir għal linji pilota u linji ta 'produzzjoni tal-massa, u tispjega kif il-manifatturi jagħżlu l-livell korrett ta' awtomazzjoni u preċiżjoni meta jibnu linja ta 'assemblaġġ ta' batterija ċilindrika 4680.

Ⅶ. Konfigurazzjoni ta 'Tagħmir għal Linji Pilota vs Linji ta' Produzzjoni tal-Massa għal Assemblea 4680

Meta tfassal a4680 linja ta 'assemblaġġ ta' batterija ċilindrika, waħda mill-aktar deċiżjonijiet importanti hija jekk is-sistema hijiex maħsuba għal żvilupp fuq skala pilota-jew għal produzzjoni sħiħa tal-massa. Għalkemm il-fluss tal-proċess bażiku huwa simili, il-konfigurazzjoni tat-tagħmir, il-livell ta 'awtomazzjoni u r-rekwiżiti ta' kontroll jistgħu jkunu differenti ħafna. Linji pilota għandhom jipprovdu flessibilità għall-ottimizzazzjoni tal-proċess, filwaqt li linji ta' produzzjoni għandhom jipprovdu stabbiltà fit-tul-, throughput għoli, u kwalità konsistenti. Minħabba li l-format 4680 għadu qed jevolvi f'ħafna applikazzjonijiet, ħafna manifatturi l-ewwel jibnu linji pilota biex jivverifikaw id-disinn tal-elettrodi, l-istruttura tal-mejda, u l-kundizzjonijiet tal-mili qabel ma jinvestu f'fabbriki fuq skala kbira-.

F'linja pilota, l-għan primarju huwa li jippermetti lill-inġiniera jaġġustaw il-parametri faċilment u josservaw kif dawn il-bidliet jaffettwaw il-prestazzjoni taċ-ċelluli. Dan ifisser li magni bħal sistemi tal-istralċ, stazzjonijiet tal-iwweldjar, u tagħmir tal-mili għandhom jappoġġjaw firxa wiesgħa ta 'settings. Pereżempju, il-magna tal-istralċ jista 'jkollha bżonn mandrini aġġustabbli u kontroll tat-tensjoni programmabbli biex timmaniġġja ħxuna ta' elettrodi differenti. Is-sistema tal-iwweldjar tista 'teħtieġ qawwa tal-lejżer varjabbli jew attrezzaturi interkambjabbli biex tittestja metodi ta' konnessjoni differenti. Il-magna tal-mili tista 'teħtieġ livell ta' vakwu aġġustabbli u veloċità ta 'injezzjoni biex tevalwa formulazzjonijiet ta' elettroliti differenti. Minħabba li x-xogħol ta 'żvilupp spiss jinvolvi bidliet frekwenti, it-tagħmir pilota normalment jaħdem b'veloċità aktar baxxa iżda joffri flessibilità ogħla.

Karatteristika oħra tal-linji pilota hija li ħafna drabi jintegraw il-proċessi essenzjali kollha f'tqassim kompatt. Minflok ma tuża magni kbar separati għal kull pass, il-linja hija ddisinjata sabiex l-istralċ, l-iwweldjar, il-mili, is-siġillar u l-formazzjoni jkunu jistgħu jitwettqu f'sistema koordinata waħda. Dan jagħmilha aktar faċli biex tistudja l-interazzjoni bejn il-proċessi u jnaqqas ir-riskju meta tiżdied għall-produzzjoni tal-massa. Bosta istituti ta 'riċerka u kumpaniji tal-batteriji tal-istartjar għalhekk jagħżlu li jibnu linja pilota kompleta tal-batterija li tirriproduċi l-fluss reali tal-manifattura fuq skala iżgħar. Linji bħal dawn huma speċjalment utli għall-iżvilupp 4680, fejn bidliet żgħar fid-disinn tal-elettrodu jistgħu jaffettwaw bil-qawwa l-kundizzjonijiet tal-assemblaġġ.

B'kuntrast, il-linji tal-produzzjoni tal-massa huma ddisinjati bi prijorità differenti. Ladarba l-istruttura taċ-ċellula tkun ġiet iffinalizzata, l-objettiv ewlieni jsir il-kisba ta 'produzzjoni għolja b'varjazzjoni minima. It-tagħmir għandu jkun jista 'jopera kontinwament għal perjodi twal mingħajr ma jitlef il-preċiżjoni. Fi a4680 linja ta 'assemblaġġ, dan ir-rekwiżit jaffettwa kull magna. Is-sistema tal-istralċ għandha żżomm tensjoni kostanti fuq eluf ta 'ċikli, is-sistema tal-iwweldjar għandha tagħti enerġija identika għal kull konnessjoni, u s-sistema tal-mili għandha tinjetta l-istess ammont ta' elettrolit f'kull ċellula. Biex jinkiseb dan il-livell ta' konsistenza, it-tagħmir tal-produzzjoni juża strutturi mekkaniċi riġidi, kontroll servo ta'-preċiżjoni għolja, u sistemi ta' monitoraġġ awtomatiku.

L-awtomazzjoni hija ħafna aktar estensiva fil-linji ta 'produzzjoni milli fil-linji pilota. Iċ-ċelloli jiġu trasferiti awtomatikament bejn il-magni bl-użu ta 'conveyors jew sistemi ta' mmaniġġjar robotiku, jitnaqqas ir-riskju ta 'ħsara u tittejjeb l-effiċjenza. Is-sensuri huma installati f'punti ewlenin biex ikejlu l-pożizzjoni, il-pressjoni, it-temperatura u l-parametri elettriċi f'ħin reali. Jekk valur jiċċaqlaq 'il barra mill-firxa permessa, is-sistema tista' tieqaf immedjatament biex tipprevjeni li prodotti difettużi jkomplu permezz tal-linja. Dan it-tip ta' kontroll ta' ċirku-magħluq huwa speċjalment importanti għal 4680 ċellula, fejn id-daqs akbar jagħmel il-proċess aktar sensittiv għal varjazzjonijiet żgħar.

Differenza oħra hija l-iskala tat-taqsima tal-formazzjoni u l-ittestjar. Fil-linji pilota, it-tagħmir tal-formazzjoni huwa ġeneralment iddisinjat għal lottijiet żgħar, li jippermetti lill-inġiniera jimmodifikaw il-profili tal-kurrent u tal-vultaġġ faċilment. Fil-produzzjoni tal-massa, madankollu, il-formazzjoni trid timmaniġġja għadd kbir ta 'ċelloli fl-istess ħin filwaqt li żżomm il-kundizzjonijiet uniformi. Dan jeħtieġ xtillieri modulari, provvisti ta'-enerġija għolja, u softwer ta' kontroll ċentralizzat. Minħabba li l-ħin tal-formazzjoni huwa relattivament twil meta mqabbel ma 'passi oħra, il-kapaċità ta' din it-taqsima ħafna drabi tiddetermina l-output ġenerali tal-fabbrika. Għal din ir-raġuni, il-linji ta' assemblaġġ ta' livell ta' produzzjoni-normalment huma ppjanati flimkien ma' linja ta' produzzjoni ta' batteriji ta'-kapaċità għolja sabiex il-produzzjoni ta' kull proċess jibqa' bilanċjat.

Il-livell ta 'preċiżjoni meħtieġ għal 4680 ċellula jinfluwenza wkoll l-għażla tat-tagħmir. Ċelloli akbar jaħżnu aktar enerġija, li jfisser li d-difetti jiswew aktar. Allinjament ħażin żgħir fl-istralċ jew varjazzjoni żgħira fir-reżistenza tal-iwweldjar jista 'ma jikkawżax falliment immedjat, iżda jista' jnaqqas il-ħajja taċ-ċiklu jew joħloq riskji ta 'sikurezza waqt tħaddim ta'-qawwa għolja. Għalhekk, il-manifatturi ħafna drabi jagħżlu tagħmir ta' grad-ogħla għal 4680 linja milli kieku għal formati ċilindriċi iżgħar. Dan jinkludi sistemi ta 'pożizzjonament aktar preċiżi, sorsi ta' wweldjar aktar stabbli, u apparati ta 'spezzjoni aktar avvanzati.

Meta tippjana linja ta 'assemblaġġ ġdida, l-inġiniera għandhom jikkunsidraw ukoll titjib futur. It-teknoloġija tal-batterija qed tiżviluppa malajr, u d-disinn ottimali għaċ-ċellula 4680 tal-lum jista 'jinbidel hekk kif jiġu introdotti materjali ġodda jew strutturi ta' elettrodi. Il-linji pilota huma ġeneralment iddisinjati biex ikunu konfigurabbli mill-ġdid, filwaqt li l-linji tal-produzzjoni jistgħu jinkludu spazju għal moduli addizzjonali jew tagħmir ta'-kapaċità ogħla. Dan l-approċċ jippermetti lill-fabbrika tadatta mingħajr ma terġa 'tibni l-linja kollha. Għall-kumpaniji li jidħlu fis-suq 4680, li tibda b'-sistema pilota ddisinjata tajjeb u mbagħad tespandi għal linja ta' produzzjoni sħiħa hija ħafna drabi l-aktar strateġija sigura.

Fil-prattika, l-aħjar riżultati jinkisbu meta l-linja tal-assemblaġġ hija ppjanata bħala parti minn soluzzjoni ta 'manifattura kompluta aktar milli bħala ġabra ta' magni indipendenti. Kisi, kalandrar, qtugħ, assemblaġġ, formazzjoni, u ttestjar kollha jinfluwenzaw lil xulxin, u l-prestazzjoni taċ-ċellula finali tiddependi fuq l-istabbiltà tal-proċess kollu. Għal batteriji ċilindriċi kbar, din l-integrazzjoni hija saħansitra aktar importanti minħabba li l-marġni għall-iżball huwa iżgħar milli f'formati preċedenti.

A ddisinjati sew4680 linja ta 'assemblaġġgħandhom għalhekk jgħaqqdu l-kapaċità ta 'żvilupp flessibbli mal-preċiżjoni u l-awtomazzjoni meħtieġa għall-produzzjoni industrijali. Billi tagħżel tagħmir adattat għall-istralċ, l-iwweldjar, il-mili, is-siġillar, il-formazzjoni u l-ittestjar, il-manifatturi jistgħu jiksbu prestazzjoni stabbli filwaqt li jżommu l-effiċjenza meħtieġa għall-manifattura tal-batteriji fuq skala kbira-.

Ⅷ. Konklużjoni

It-tranżizzjoni minn ċelloli ċilindriċi tradizzjonali għall-format 4680 tirrappreżenta bidla sinifikanti fil-manifattura tal-batteriji tal-litju-jone. Daqs akbar taċ-ċelluli, disinn ta 'elettrodu ta' tabella, u densità ogħla ta 'enerġija jpoġġu rekwiżiti aktar stretti fuq kull pass tal-proċess ta' assemblaġġ. L-istralċ għandu jżomm allinjament preċiż fuq elettrodi itwal, l-iwweldjar għandu jimmaniġġja mogħdijiet akbar tal-kurrent, il-mili tal-elettroliti għandu jikseb penetrazzjoni aktar profonda, u l-formazzjoni għandha tkun ikkontrollata bir-reqqa biex tiżgura mġiba elettrokimika stabbli. Minħabba li kull wieħed minn dawn il-passi jaffettwa lill-oħrajn, il-linja tal-assemblaġġ għandha tkun iddisinjata bħala sistema kkoordinata aktar milli sett ta 'magni indipendenti.

Il-linji pilota għandhom rwol importanti fl-iżvilupp ta 'disinji 4680 ġodda, li jippermettu lill-inġiniera jottimizzaw il-parametri qabel ma jiżdiedu għal produzzjoni sħiħa. Ladarba l-proċess ikun stabbli, il-linji tal-produzzjoni tal-massa għandhom jipprovdu awtomazzjoni għolja, kontroll preċiż, u monitoraġġ affidabbli biex iżommu kwalità konsistenti. Hekk kif it-teknoloġija tal-batterija tkompli tevolvi, l-abbiltà li jiġu kkonfigurati linji ta 'assemblaġġ flessibbli iżda preċiżi se ssir dejjem aktar importanti għall-manifatturi li jimmiraw li jipproduċu ċelloli ċilindriċi ta'-prestazzjoni għolja.
